放置路徑型配筋
使用常用的草圖工具,以繪製鋼筋系統所列出的路徑。
按一下「結構」頁籤
「鋼筋」面板
(「路徑」)。
註:
對於是有效鋼筋主體的元素,此工具也會出現在選取項目的「關聯式頁籤」上。

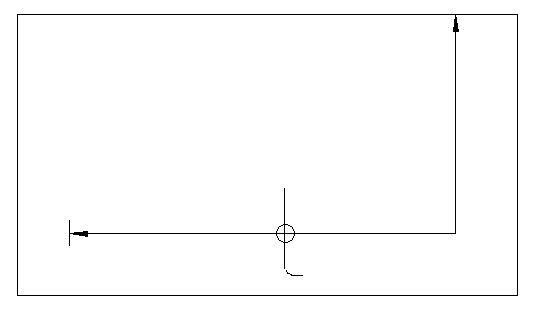

在混凝土主體上繪製鋼筋的路徑,並確定未形成封閉迴路。
按
Esc
。
如有必要,按一下選項列上的
,然後按一下「翻轉控制」
,讓鋼筋延伸到路徑另一側。
按一下「修改 | 建立鋼筋路徑」頁籤
「模式」面板
(「完成編輯模式」)。
註:
路徑型配筋的邊界預設為啟用。若要將其關閉,請按一下「視圖」頁籤
「圖形」面板
(可見性圖形),然後清除「結構路徑型配筋」下的「邊界可見性」參數。
Revit

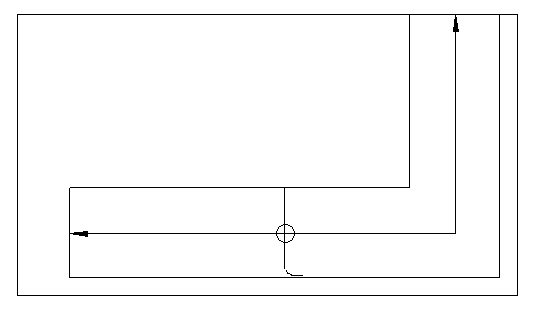

會在完成的草圖上,於最長路徑區段的中心放置路徑型配筋符號和路徑型配筋標籤。
註:
當您放置路徑型配筋時,鋼筋元素不可見。如果您要顯示它們,可以在「路徑型配筋性質」選項板的「圖形」區段指定鋼筋元素的可見性。只有當路徑型配筋中裝載鋼筋時,才可使用可見性設定。
