放置區域配筋

使用常用的草圖工具來定義鋼筋覆蓋區域系統的邊界。

為需要鋼筋的大型區域，在樓板、牆或基板中繪製區域配筋。

1. 按一下「結構」頁籤「鋼筋」面板 (區域)。
   註: 對於是有效鋼筋主體的元素，此工具也會出現在選取項目的「關聯式頁籤」上。
2. 選取樓板、牆或基板以接收區域配筋。
3. 按一下「修改 | 建立鋼筋邊界」頁籤「繪製」面板 (鋼筋線)。
4. 按一下以選取區域配筋草圖的起點。
5. 繼續選取點，直到形成封閉迴路。

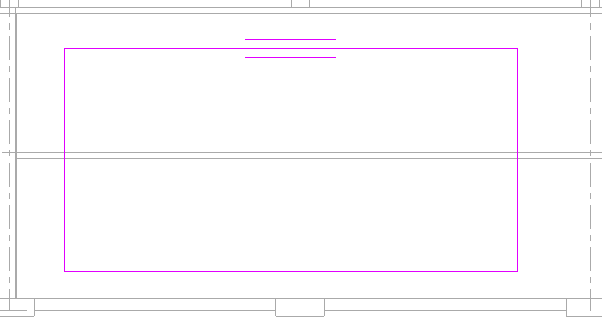

   平行線符號表示區域配筋的主筋方向邊緣。

6. 按一下「修改 | 建立鋼筋邊界」頁籤「模式」面板 (完成編輯模式)。

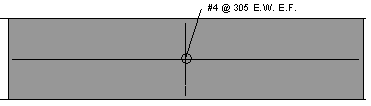

   在完成的草圖上，Revit 會在區域配筋的中心放置區域配筋符號和標籤。

   註: 當您放置區域配筋時，鋼筋元素不可見。如果您要顯示它們，可以在「區域配筋性質」選項板的「圖形」區段指定鋼筋元素的可見性。只有當區域配筋中裝載鋼筋時，才可使用可見性設定。
