Převede vybrané entity a identické instance na bloky.

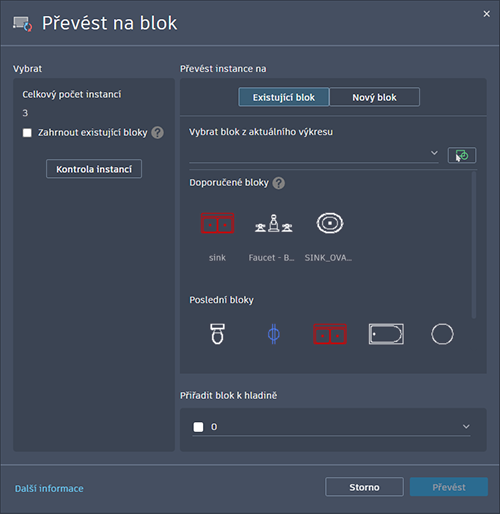

BLOKPŘEVOD (příkaz): Vyberte objekt, u kterého chcete najít odpovídající instance k převedení na bloky
Seznam možností
Zobrazí se následující možnosti.
Vybrat
Poskytuje možnost výběru a kontroly instancí vybraných k převodu bloků. Zobrazuje také počet instancí.
- Zahrnout existující bloky
-
Určuje, zda se mají převést bloky v aktuálním výkresu a geometrie obsahující bloky, nebo pouze zdrojový objekt.
- Kontrola instancí
-
Dočasně zavře dialog, abyste mohli zkontrolovat vybrané instance k převodu bloků v aktuálním výkresu.
Převést instance na
Nabízí možnosti k výběru, zda chcete převést vybrané instance do existujícího bloku nebo vytvořit nový blok.
- Existující blok
-
Převede vybrané instance na existující blok.
- Vybrat blok z aktuálního výkresu. Zobrazí seznam dostupných bloků ve výkresu.
- Vybrat z výkresu (
). Dočasně zavře dialog, abyste mohli určit blok z aktuálního výkresu, na který chcete převést vybrané instance.
- Doporučené bloky. Bloky navržené strojovým učením.
Poznámka: Bloky navržené pomocí strojového učení jsou k dispozici pouze v aplikaci AutoCAD.
- Poslední bloky. Zobrazí seznam naposledy použitých bloků.
- Nový blok
-
Převede vybrané instance na novou entitu bloku.
- Pojmenujte nový blok. Určuje název nově vytvořeného bloku.
- Základní bod. Určuje bod vložení nového bloku, který určuje jeho polohu ve výkresu. Ve výchozím nastavení je bod vložení nastaven na střed určené geometrie.
Přiřadit blok k hladině
Poskytuje možnost výběru hladiny, ke které má být blok přiřazen.
