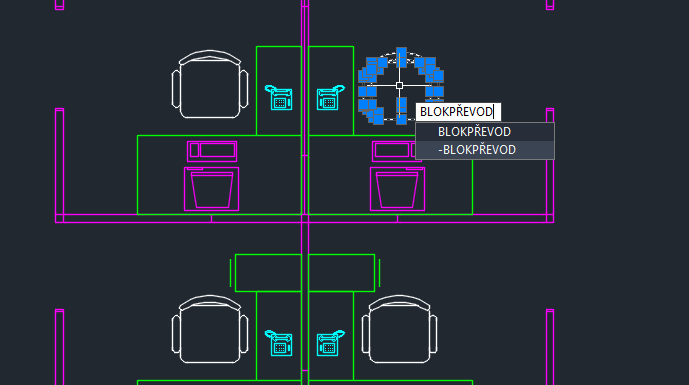

Příkaz BLOKPŘEVOD umožňuje snadno najít a převést více instancí určené geometrie na bloky.
Jakmile určíte geometrii k převodu, aplikace AutoCAD najde a zvýrazní všechny instance stejné geometrie. Potom můžete vybrat, zda chcete převést vybraný objekt a nalezené instance na blok.
Chcete-li z převodu vyloučit určité instance, je možné kliknutím odebrat jednotlivé instance z procesu.
Převod na existující blok
Při převodu geometrie nebo jejích instancí na existující blok můžete vybrat blok z výkresu tak, že jej přímo vyberete. Případně můžete v dialogu Převést vybrat z následujících možností:
- Naposledy použitý blok
- Blok ze seznamu bloků v aktuálním výkresu
- Podobné bloky v knihovně bloků identifikované algoritmem strojového učení
Poznámka: Dostupné pouze v aplikaci AutoCAD.

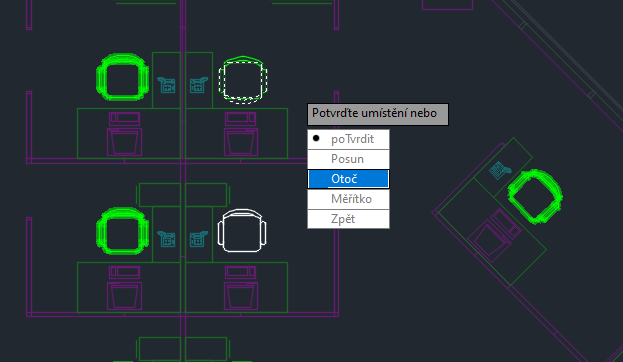

Po výběru existující definice bloku můžete upravit měřítko a otočení a určit tak, jak vybraná definice bloku nahradí nalezené instance.
Převod na nový blok

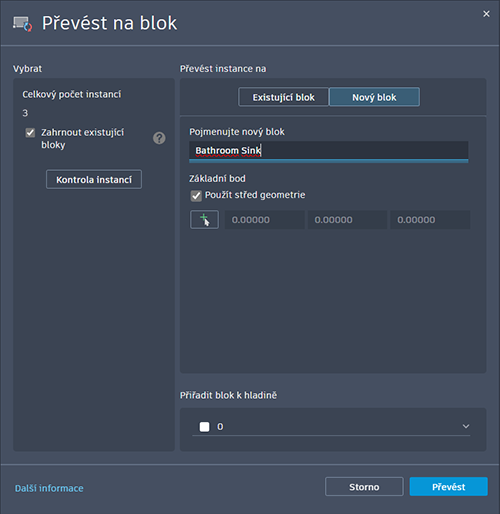

Také můžete převést zdrojový objekt nebo vybrané instance na nový blok. V dialogu Převést definujte nový blok zadáním názvu bloku a bodu vložení. Ve výchozím nastavení je bod vložení nastaven na střed vybrané geometrie.
Převedení opakující se geometrie na bloky zjednodušuje proces návrhu, minimalizuje nadbytečnost a nabízí flexibilitu při uspořádání výkresů.
