Poznámka: Tato funkce chytrého bloku je k dispozici v Technickém náhledu. Co je to technologický náhled?

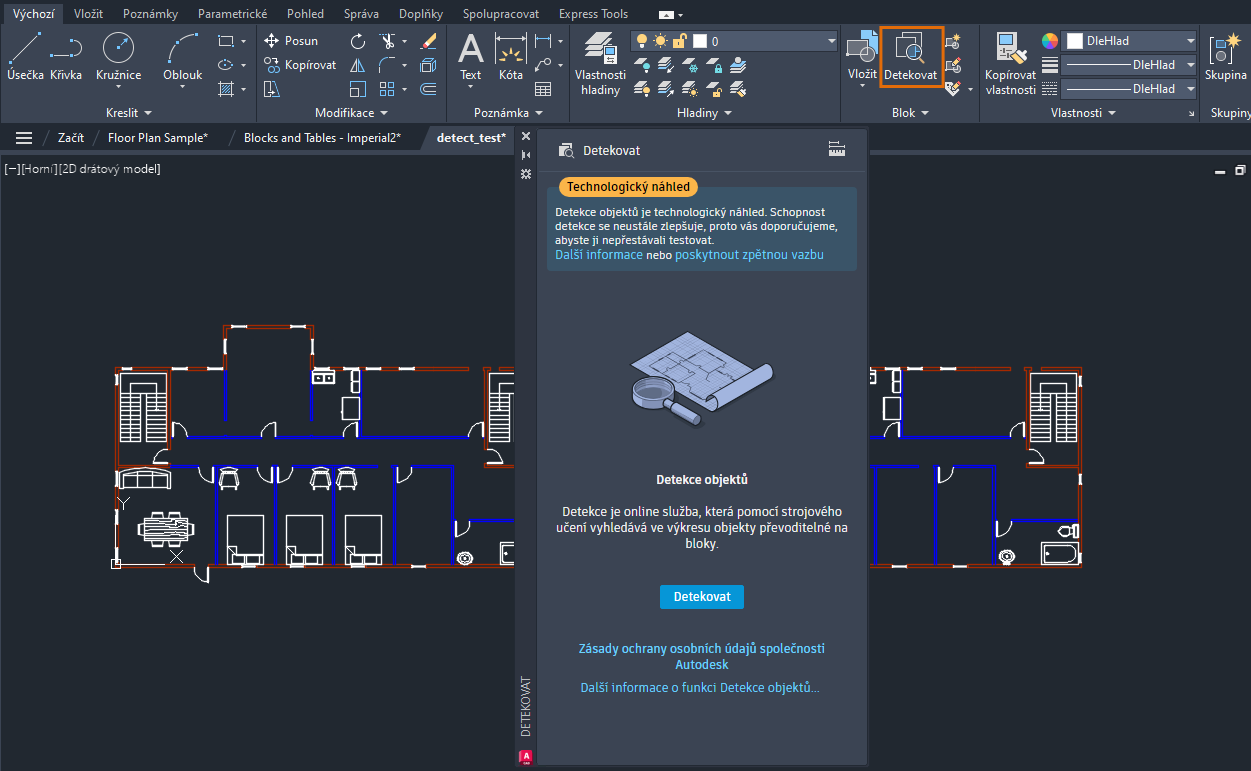

Aplikace AutoCAD 2025 obsahuje technologický náhled, který pomocí strojového učení skenuje výkres a identifikuje objekty, které je možné převést na bloky.

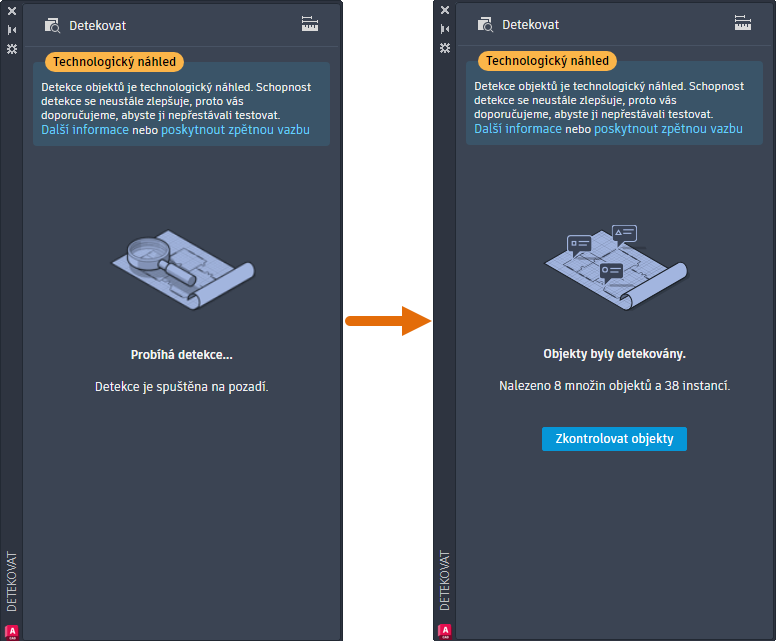

Při spuštění detekce objektů je geometrie výkresu odeslána do služby strojového učení aplikace AutoCAD k rozpoznání. Jakmile služba provede analýzu výkresu, paleta vás upozorní, pokud byly detekovány nějaké objekty, které je možné převést na bloky. Chcete-li další kontrolu a posouzení identifikovaných instancí, klikněte na možnost Zkontrolovat objekty.

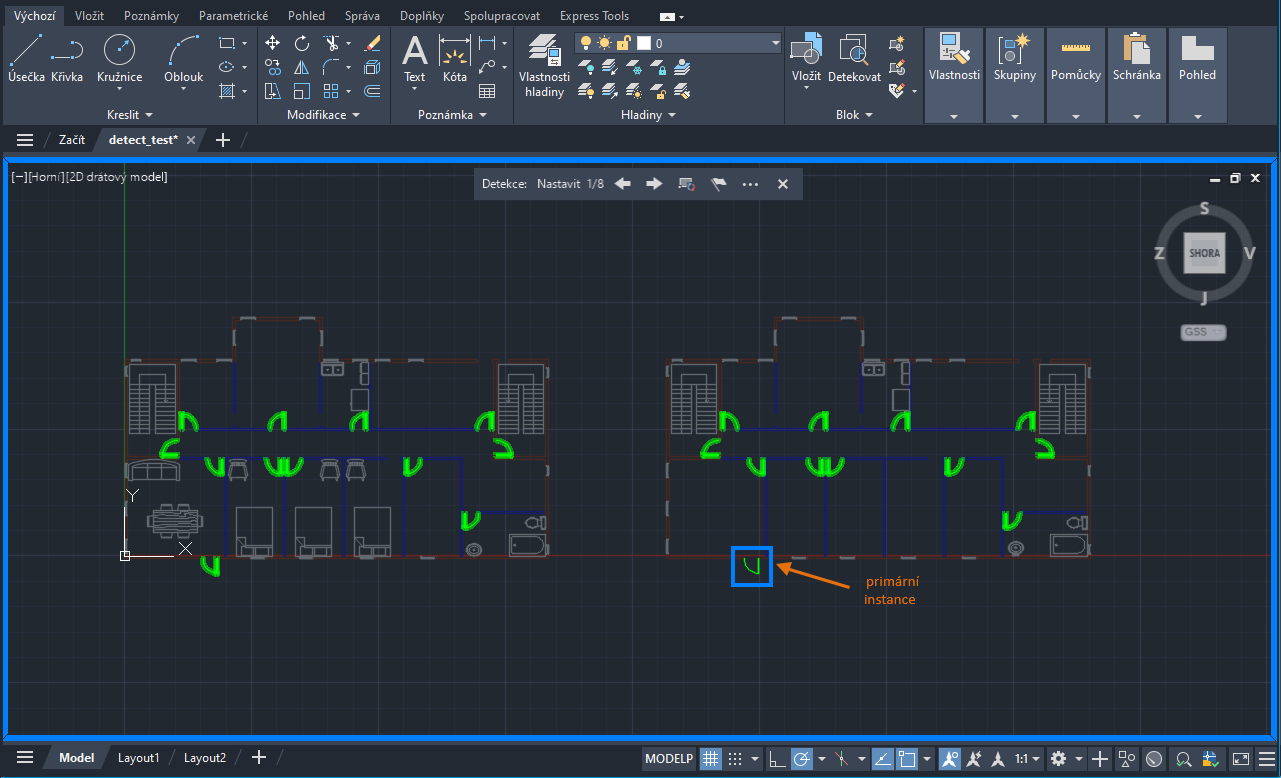

V režimu kontroly se v horní části okna výkresu zobrazí panel nástrojů Detekce. Tento panel nástrojů nabízí různé možnosti navigace a správy výsledků detekce. Výsledky detekce jsou seskupeny do sad podobných objektů. Sada představuje skupinu podobných detekovaných objektů, které je možné převést na instance jednoho bloku.
V rámci každé sady slouží primární instance (ohraničená modře) jako definice bloku při převodu na nový blok. Případně, pokud se rozhodnete převést na existující blok, k definování měřítka vložení a otočení bloku se použije primární instance.
Při kontrole výsledků detekce se možná setkáte s nesprávnými sadami nebo instancemi. V následujícím příkladu není podobný objekt detekován a zahrnut do sady. Tuto chybu můžete nahlásit pomocí panelu nástrojů Detekce. Nahlašováním takových chyb přispíváte ke zlepšování celkového výkonu a přesnosti služby strojového učení.
Klíčové aspekty:
Detekce objektů je funkce Technického náhledu. To znamená, že je vyvíjeno neustálé úsilí o zlepšení jeho funkcí a možností. Je třeba zvážit některé důležité aspekty:
- Detekce objektů je navržena k práci s výkresy půdorysných pohledů. V současné době je detekce nejlepší při identifikaci architektonických objektů, v této verzi však nemusí být přesně detekovány všechny architektonické objekty.
- Aby se zvýšila přesnost detekce při dalším vylepšování algoritmu strojového učení, doporučuje se před spuštěním detekce nastavit výkres na reálné jednotky.
V režimu kontroly jsou navíc blokovány následující příkazy:
- EDBLOK
- POROVNEJ
- POČET
- SEZNAMPOČET
- PLOT
- PUBLIKUJ
- REFEDIT
- STOPA
- XPOROVNEJ
Analýza výkresů a rychlá identifikace objektů, které je možné převést na bloky, nabízí různé výhody, například úspora času, zvýšení produktivity a snížení počtu chyb v procesu převodu bloků. S dalším vývojem funkce jsou vaše zpětná vazba a hlášení o chybách důležité ke zlepšení výkonu a přesnosti.
