Pomocí možností začištění výkresu lze najít chyby v mapě (například duplicitní objekty, nedotažení nebo objekty s nulovou délkou), zjednodušit složité 2D mapy a vyčistit podpůrné 3D křivky. Protože začištěním výkresu můžete upravit data, doporučuje se vždy před začištěním mapy provést zálohu dat.
Nejlepších výsledků dosáhnete, budete-li spouštět akce samostatně nebo s minimem ostatních akcí.
V následující tabulce jsou příklady problémů, které může začištění výkresu opravit.
| Před začištěním výkresu | Po začištění výkresu | Popis problému | Možnost začištění |
|---|---|---|---|
|
|
Duplicitní objekty | Vymazat duplicity |
|
|
Krátké objekty | Vymazání krátkých objektů |
|
|
Zkřížené objekty | Přerušit zkřížené objekty, |
|
|
Nedotažení | Prodloužit nedotažené, |
|
|

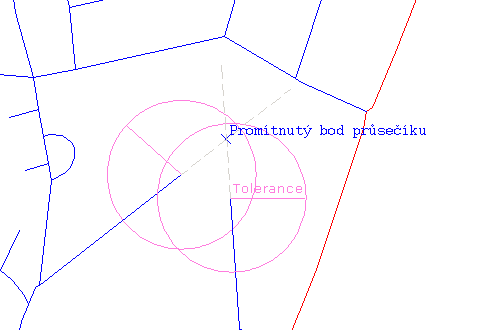

Objekty lze prodloužit podél přirozených cest, aby se protínaly v promítnutém bodě | Zdánlivý průsečík |
|
|
Shluk uzlů | Přitáhnout shluk uzlů |
|
|
Pseudo uzly | Rozpustit pseudo uzly |
|
|
Volné konce nebo přetažení | Vymazat volné objekty, |
|
|
Zjednodušení 2D lineárního objektu | Zjednodušení objektů |
|
|
Objekty s nulovou délkou | Objekty s nulovou délkou |
|
|
|
Příliš mnoho nebo příliš málo vrcholů na 3D křivce | Vyčistit křivky |
Pořadí možností začištění
Různé pořadí akcí začištění může vést k různým výsledkům. Určete pořadí posunek akcí začištění nahoru nebo dolů v seznamu. Nejdříve se provede akce na prvním místě v seznamu.
Nastavení možností začištění
Nastavte možnosti jednotlivých začištění jednotlivě. Další informace naleznete u jednotlivých témat nápovědy zabývajících se možnostmi začištění.
Začištění pro topologii
Některé typy chyb byste měli opravit před vytvořením topologie. V následující tabulce jsou chyby dat, které byste měli vzít v úvahu při tvorbě síťové nebo polygonové topologie. Síťové topologie obvykle nevyžadují začištění.
| Chyba | Síťová topologie | Polygonová topologie |
|---|---|---|
| Duplikáty | Je nutné odstranit | Je nutné odstranit |
| Krátké lineární objekty | Je možné odstranit | Je možné odstranit |
| Zkřížené lineární objekty | Kontrola platnosti. Viz část Vytvoření síťové topologie. | Je nutné odstranit |
| Nedotažení | Je nutné odstranit | Je nutné odstranit |
| Shluk Uzlů | Je nutné odstranit | Je nutné odstranit |
| Pseudo uzly | Je možné odstranit | Je možné odstranit |
| Volné konce nebo přetažení | Kontrola platnosti. Je možné odstranit | Je nutné odstranit |
| Zjednodušit lineární objekty | Je možné použít | Je možné použít |
| Objekty s nulovou délkou | Je nutné odstranit | Je nutné odstranit |
Kromě toho platí, že jestliže máte uzavřené křivky (polygony), kterým mohou chybět centroidy, měli byste pro ně vytvořit centroidy dříve, než je použijete v topologii.
Poznámky
- Začištění výkresu má vliv na objekty ve VYPNUTÝCH hladinách. Nemá vliv na objekty ve ZMRAZENÝCH hladinách. Doporučuje se používat začištění výkresu hladinu po hladině nebo podle vybraných sad hladin. Vyhněte se použití automatického začištění na všechny objekty ve všech hladinách.
- Všechny nástroje kromě Vyčistit křivky pracují pouze ve dvou rozměrech a ignorují hodnoty Z. Při použití 2D nástrojů mohou být data Z (označující výšku) ztracena v případě, že zpracujete objekty s různou výškou.
