Funkce Změny modelu koordinace umožňuje rychlou vizualizaci změněných objektů modelu koordinace mezi dvěma verzemi připojeného modelu koordinace ze služby Autodesk Docs.
Pomocí této funkce si můžete zobrazit přehled změn modelu koordinace a vizuálně je zkontrolovat v pohledech aplikace Revit.
Rozhraní Změny modelu koordinace poskytuje automatizovaný vizuální přístup, který umožňuje zobrazit poslední změny a co nejdříve na ně reagovat.
Přístup k funkci:
Otevřete projekt aplikace Revit s připojeným modelem koordinace, který chcete zkontrolovat, nebo připojte model koordinace ze služby Autodesk Docs.
Kliknutím na kartu Spolupracovat
kartu Koordinovat tlačítko Změny modelu koordinace otevřete paletu Změny modelu koordinace.
Modely a verze: V rozevíracím seznamu vyberte model, u kterého chcete porovnat změny. Ve výchozím stavu je spuštěn výpočet analýzy změn pro poslední dvě po sobě jdoucí verze. Chcete-li porovnat aktuální verzi s jinou verzí, vyberte ji z rozevíracího seznamu Porovnat s.
Cesta zobrazená pod modelem vybraným v horním rozevíracím seznamu zobrazuje umístění modelu v cloudu.

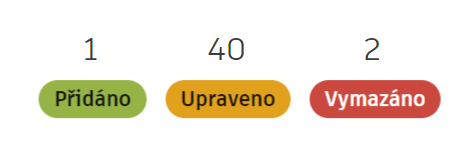

Paleta zobrazuje přehled změn klasifikovaných ve 3 kategoriích: přidané, upravené a odstraněné objekty. Níže je uveden příklad:

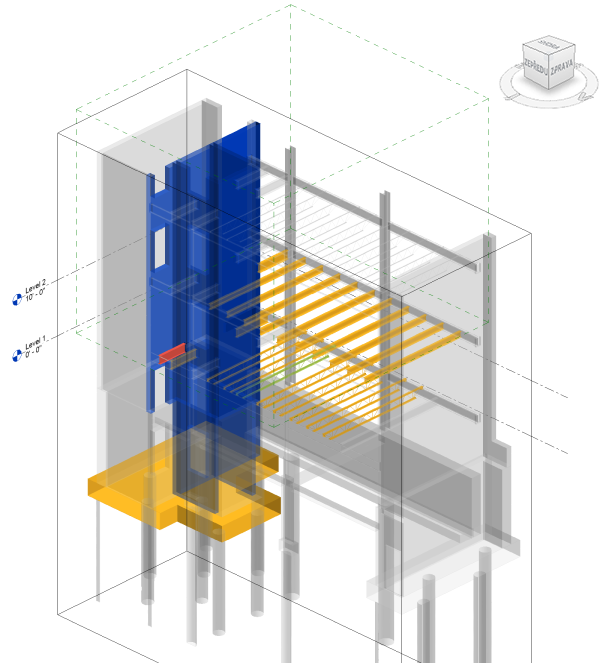

Souhrn změn: Tato paleta zobrazuje přehled změn klasifikovaných ve 3 kategoriích: přidané, upravené a odstraněné objekty. Pro rychlou identifikaci jsou přidané, upravené a odstraněné objekty modelu koordinace v pohledech aplikace Revit zvýrazněny. Nezměněné objekty koordinace jsou zobrazeny šedě.
- Přidané: Objekty, které byly přidány od vybrané verze, jsou zobrazeny v seznamu a zvýrazněny zeleně.
- Upravené: Objekty, které byly změněny od vybrané verze, jsou zobrazeny v seznamu a zvýrazněny oranžovou barvou.
- Odstraněné: Objekty, které byly odebrány od vybrané verze, jsou zobrazeny v seznamu a zvýrazněny červeně.
Ve výchozím nastavení jsou zapnuty všechny typy změněných prvků. Chcete-li vypnout možnost Přidáno, Upraveno nebo Vymazáno, klikněte na příslušnou možnost. Pokud například chcete zobrazit pouze přidané objekty, klikněte na možnost Upraveno a Vymazáno. Následně již nebudou v modelu zvýrazněny upravené a odstraněné objekty.
Seznam změněných prvků: Změněné objekty jsou zobrazeny v seznamu v hierarchii objektů rozdělených do kategorií podle typů prvků. Každá kategorie a podkategorie obsahuje informace o počtu přidaných, upravených a odstraněných objektů, které jsou podrobně popsány v popisku. Seznam změněných objektů můžete procházet rozbalením nebo sbalením kategorií a podkategorií hierarchie objektů.
Jakmile je v hierarchii objektů vybrána kategorie, podkategorie nebo objekt koordinačního modelu, jsou v pohledech aplikace Revit, bokorysných pohledech, řezu atd. předem vybrány barvy změněných objektů. Tuto předem vybranou barvu lze změnit pomocí možnosti aplikace Revit na kartě Barvyv poli Předvýběr.
Chcete-li zavřít paletu Změny modelu koordinace, klikněte na tlačítko Změny modelu koordinace a model se vrátí zpět do počátečního pohledu.
Typy souborů
Mezi typy souborů podporované funkcí Změny modelu koordinace patří soubory 3D RVT a 3D DWG. U nepodporovaných souborů se na paletě zobrazí příslušná informace.
Počínaje verzí Revit 2025.1 jsou zahrnuty také následující formáty souborů:
- Soubory NWC exportované z aplikací Revit a AutoCAD
- Soubory IFC exportované z aplikací AutoCAD Architecture, MEP, Civil 3D 2018 a novějších verzí, ARCHICAD, Revit, MagiCAD for Revit a Tekla Structures.
- Změny modelu koordinace se zobrazují pro připojený 3D pohled.
- Změny modelu koordinace nejsou v uživatelském rozhraní přehledu změn filtrovány na základě ohraničení pohledu aplikace Revit.
- Použití této funkce vyžaduje účet Autodesk a přístup k projektům ve službě Autodesk Construction Cloud.
