Tyto příklady popisují rodiny od jednoduchých až po složité. V těchto případech se dozvíte, jak lze vytvářet rodiny odpovídající potřebám návrhu.
U každé vzorové rodiny klikněte na název rodiny RFA a stáhněte soubor rodiny. Potom můžete prozkoumat rodinu, abyste viděli, jak je definována a jak funguje.
Rodina jednoduchých profilů

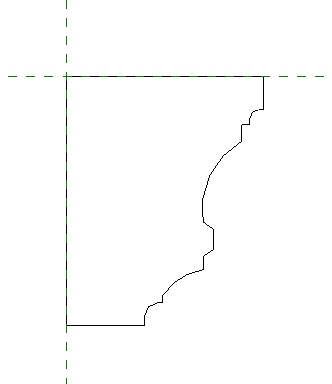

V tomto profilu je znázorněn příklad jednoduchého 2D uzavřeného tvaru. Po načtení rodiny do projektu můžete vybrat tento profil lišty a použít jej, kdekoli bude profil přiřazen, například u přídavku stěny nebo v modelu na místě s tažením.
Tato rodina profilů neobsahuje žádné vazby. Tvar je statický a rodina obsahuje pouze jeden typ.

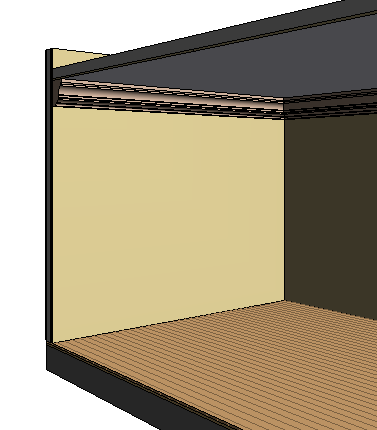

Profil lišty použitý pro přídavek stěny
Rodina komponent detailů

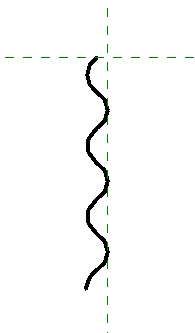

Rodiny komponent detailů jsou 2D rodiny použité v detailním pohledu k rozšíření nebo nahrazení geometrie modelu projektu. Vzorová rodina Corrugated_Metal představuje část ohýbaného obvodového materiálu. Rodina se skládá z obloukových segmentů bez jakékoli vazby pro řízení geometrie.
Parametry rodiny obsahují informace indexované poznámky. Pokud použijete indexované poznámky při vkládání poznámek do projektu, indexovaná poznámka je vyřešena při umístění popisku indexované poznámky v pohledu.
Pokud potřebujete umístit prvek detailu vícekrát vedle sebe, můžete použít k vytvoření opakovaného detailu podobnou rodinu komponent detailů.

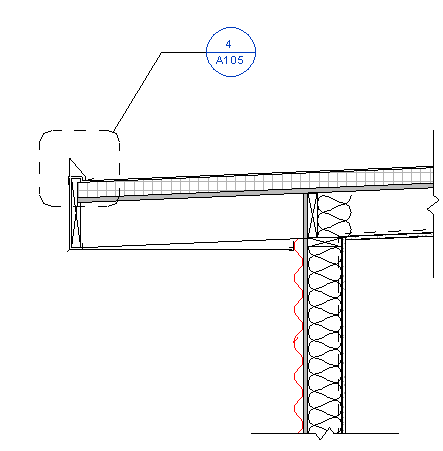

Žlábkovaný kov znázorněný v detailním pohledu
Rodina obecných poznámek (klíčový plán)
Klíčový plán projektu je vytvořen pomocí rodiny obecných poznámek. Umístěte obecnou poznámku na výkres nebo zobrazte místo, kde je třeba klíčového plánu. Vzorová rodina obsahuje čáry tvořící půdorysný tvar budovy a vyplněné oblasti připojené k parametrům viditelnosti tak, aby bylo možné zapnout a vypnout různé stínované části klíčového plánu.
Rozšířená rodina s vazbami a vnořenými prvky

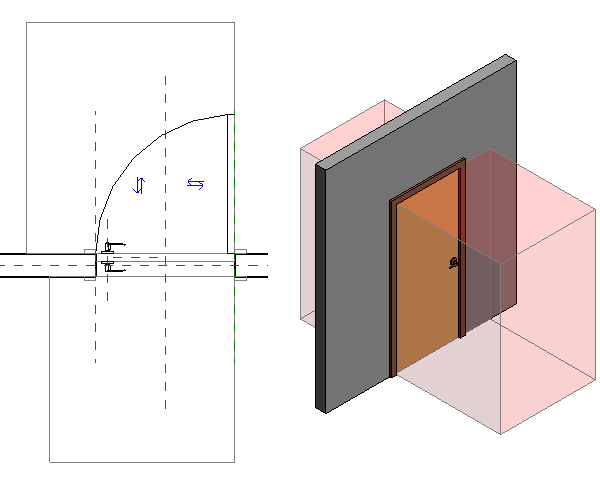

Pomocí této vzorové rodiny dveří se provedou změny u existující rodiny dveří. Vůle dveří jsou vytvořeny pomocí symbolických čar, vysunutí a vazeb. Přidána je dveřní klika.
Aby se zajistila vůle dveří, jsou do rovinného zobrazení dveří umístěny symbolické čáry. Další symbolické čáry představují vůli a požadavky na přístupnost dveří ve Spojených státech. Čáry jsou zavazbeny ke geometrii dveří a při změně velikosti dveří se v závislosti na nové velikosti dveří upraví vůle.
Symbolické čáry využívají styl Neviditelné a při umísťování dveří v projektu se nezobrazí. Zobrazí se ovšem při umístění kurzoru nad dveře nebo při vybrání dveří v projektu. Ve 3D zobrazení dveří je vysunutí omezeno čarami vůle přístupnosti. Tato strategie umožňuje použít nástroj Kontrola kolizí a ověřit, zda všechny dveře splňují požadavky na přístupnost.
Chcete-li přidat technické vybavení k rodině, bude k rodině dveří přidána rodina definující geometrii dveřní kliky. Vnořená rodina používá štítek parametru rodiny, který umožňuje změnu na tři různé styly kliky. Každá rodina uzlů klik obsahuje parametry připojené ke tloušťce dveří, takže při změně tloušťky dveří se změní pozice uzlů. Viditelnost uzlů byla nastavena tak, aby se dveřní kliky nezobrazovaly v půdorysném pohledu projektu nebo pokud je nastavena hrubá úroveň detailu pohledu.
Rozšířená rodina dvou výběrů s vnořenými prvky a vzorci

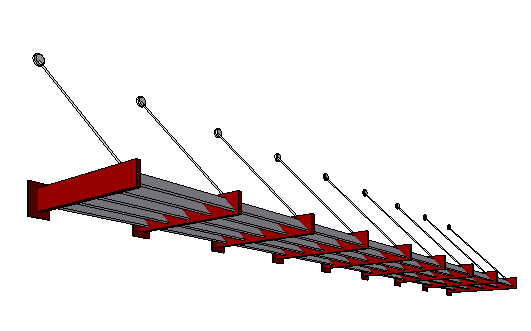

Rozšířená vzorová rodina (k dispozici v okně Historie souborů) je rodinou dvou výběrů. Obsahuje vnořené prvky a k řízení geometrie rodiny používá vzorce. Další informace o rodině a způsobu fungování jsou k dispozici v části Příklady vzorců.
