Dynamo pro aplikaci Revit

Naučte se, jak vytvořit studii Generativní návrh pomocí doplňku Dynamo pro aplikaci Revit a vzorového typu studie.

Tato metoda použití Generativní návrh nevyžaduje předplatné sady AEC Collection ani jiné oprávněné produkty. Vyžadován je pouze přístup k aplikaci Revit.

Cíl: Vytvořte studii pomocí typu studie Umístění objektu střídavé osnovy a vzorového modelu aplikace Revit.

Kroky

1. Otevření a příprava modelu v aplikaci Revit
2. Otevření typu studie v aplikaci Dynamo
3. Vytvoření kopie v jiném umístění
4. Uspořádání oken aplikací Dynamo a Revit
5. Vyhledání uzlů výběru aplikace Revit.
6. Výběr prvků aplikace Revit
7. Ověření typu studie jejím spuštěním
8. Vytvoření studie

Otevření a příprava modelu v aplikaci Revit

1. Volitelné: Přečtěte si informace o typu studie Umístění objektu osnovy, abyste věděli, co dělá a co potřebuje k úspěšnému spuštění.
2. Stáhněte a otevřete vzorový model rac_advanced_sample_project.rvt.
3. V modelu proveďte následující akce:
   1. Otevřete půdorys 02 – Podlaží.

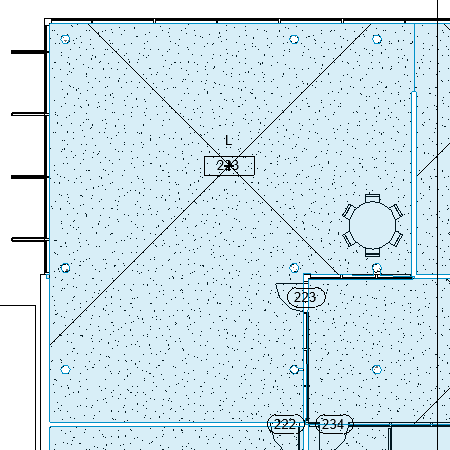

   2. Přibližte místnost v horním levém rohu budovy, salonek 223.
   3. Načtěte rodinu jídelního stolu: Přejděte na kartu Vložit Načíst rodinu Autodesk a vyhledejte možnost Stůl, jídelní kulatý s židlemi. V seznamu výsledků hledání klikněte na rodinu jídelního stolu a poté klikněte na tlačítko Načíst.
      Poznámka: Počátek rodiny Stůl, jídelní kulatý s židlemi je definován jako střed stolu. Počátek není potřeba nijak měnit.

   4. Klikněte na kartu Architekturapanel SestaveníKomponentaUmístit komponentu.
   5. Ve vlastnostech komponenty v části Upravit typ vyberte požadovaný průměr stolu pro rodinu.
   6. Umístěte instanci rodiny do salonku 223.

      Poté dvojím stisknutím klávesy Esc ukončete nástroj Umístit komponentu.

   7. Chcete-li si usnadnit výběr prvků v modelu při vytváření studie, otevřete dialog Viditelnost/Zobrazení zadáním příkazu VG. Na kartě Kategorie modelů zapněte viditelnost následujících prvků:
      • Nábytek
      • MístnostiVnitřní výplň
      • MístnostiReference


Otevření typu studie v aplikaci Dynamo

1. V aplikaci Revit klikněte na kartu Správapanel Vizuální programováníDynamo.
2. V aplikaci Dynamo otevřete typ studie:
   1. V okně Dynamo klikněte v části Soubory na možnost Otevřít.
   2. Přejděte do následujícího umístění:

      %PROGRAMDATA%\Autodesk\AECGD\Revit\Samples <verze>\

   3. Otevřete složku pro požadovaný jazyk a národní prostředí, například en-US pro angličtinu a Spojené státy nebo fr-FR pro francouzštinu a Francii.
   4. Vyberte položku Umístění objektu střídavé osnovy.dyn a klikněte na tlačítko Otevřít. V aplikaci Dynamo se soubory DYN nazývají grafy.

Poznámka: Pokud v tomto umístění nelze typ studie najít, můžete jej stáhnout zde: Typ studie Umístění objektu střídavé osnovy. Soubor ZIP obsahuje soubor DYN a jeho složku Závislosti. Rozbalte (extrahujte) obsah složky v počítači. Poté pokračujte dalším krokem.

Vytvoření kopie typu studie v jiném umístění

Typy vzorové studie jsou pouze ke čtení. Před použitím typu studie Umístění objektu střídavé osnovy k vytvoření studie pomocí doplňku Dynamo pro aplikaci Revit je nutné vytvořit její kopii v jiné složce.

1. V aplikaci Dynamo klikněte na nabídku SouborUložit jako.
2. Přejděte do jiné složky, volitelně zadejte název nového souboru a klikněte na tlačítko Uložit. Složka závislostí se automaticky vytvoří ve stejné složce s grafem.

Uspořádání oken aplikací Dynamo a Revit

Chcete zobrazit obě okna současně.

• Přesuňte a změňte velikost oken na monitoru, abyste viděli jak aplikaci Dynamo, tak aplikaci Revit.
• Chcete-li zobrazit celý typ studie, přibližte a posuňte pohled pomocí prostředního tlačítka myši nebo pomocí ovládacích prvků Přiblížit a Posun pohledu .

  Poznámka: V případě potřeby klikněte na tlačítko v pracovním prostoru, aby se místo 3D náhledu zobrazil graf.

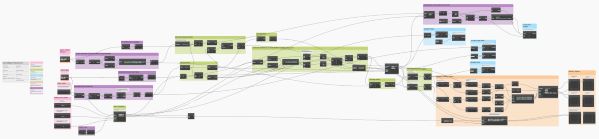

• Barevná pole seskupují uzly do logických funkcí nebo kroků. Šedé pole na levé straně obsahuje dokumentaci. Vzorové skupiny popisují, jak se v grafu používají různé barvy.


Vyhledání uzlů výběru aplikace Revit

V aplikaci Dynamo přibližte růžová pole nalevo a vyhledejte uzly výběru aplikace Revit.

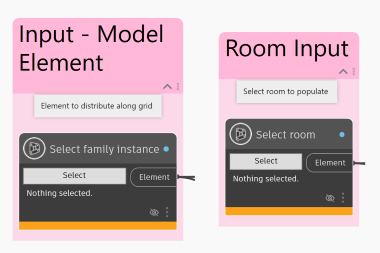

Studie Umístění objektu střídavé osnovy obsahuje dva uzly výběru: Výběr instance rodiny a Výběr místnosti.

Zbývající růžová pole označují další typy vstupů. Tyto vstupy zadáte později v dialogu Definovat studii.

Výběr prvků aplikace Revit

V modelu aplikace Revit vyberte místnost (Salonek 223) a instanci rodiny (Stůl, jídelní kulatý s židlemi) pomocí uzlů výběru v aplikaci Dynamo.

1. Vyberte místnost následujícím způsobem:
   1. Klikněte na tlačítko Vybrat u uzlu Vybrat místnost.

   2. V aplikaci Revit vyberte místnost pro salonek 223.
   3. V aplikaci Dynamo ověřte, zda uzel výběru zobrazuje ID prvku. Toto je identifikační číslo místnosti.

2. Vyberte instanci stolu následujícím způsobem:
   1. Klikněte na tlačítko Vybrat u uzlu instance Vybrat rodinu.
   2. V aplikaci Revit vyberte instanci rodiny Stůl, jídelní kulatý s židlemi.
   3. V aplikaci Dynamo ověřte, zda uzel výběru zobrazuje ID prvku.

Spuštění a ověření grafu

1. Pokud se v aplikaci Dynamo nezobrazuje v pravém podokně karta Stav grafu, klikněte na panelu nabídek na položku Rozšíření Zobrazit stav grafu.
2. Na panelu Nastavení spuštění v dolní části okna aplikace Dynamo klikněte na tlačítko Spustit. (Klávesová zkratka je F5.) Pokud je spuštění nastaveno na hodnotu Automaticky, graf se automaticky spustí.

3. Pokud se na kartě Stav grafu zobrazují nějaké problémy, zkontrolujte je. Kliknutím na odkazy na jednotlivé problémy přejdete k bodům v grafu, kde je nutné provést úpravy.

   Viz téma Řešení potíží: Chyby Generativní návrh v aplikaci Dynamo.

4. Po vyřešení problémů znovu spusťte graf. Tento postup opakujte, dokud nebudou vyřešeny všechny problémy.
5. Uložte graf. Graf (soubor DYN) je aktualizován se změnami.

Vytvoření studie

Po spuštění grafu, jeho ověření a uložení v aplikaci Dynamo vytvořte studii, která vygeneruje více výsledků.

1. Na panelu nabídek klikněte na položku Generativní návrhVytvořit studii.

   Chvíli počkejte, než se otevře dialog Vytvořit studii. Může se otevřít v jiné části obrazovky.

2. V dialogu Vytvořit studii v seznamu Vybrat složku vyberte složku, ve které se nachází aktuální typ studie. Potom vyberte typ studie.

   Pokud se složka v seznamu Vybrat složku nezobrazí, přidejte ji. Poté ji vyberte v rozevíracím seznamu Vybrat složku a vyberte typ studie.

3. V dialogu Definovat studii vyplňte pole a klikněte na tlačítko Generovat.

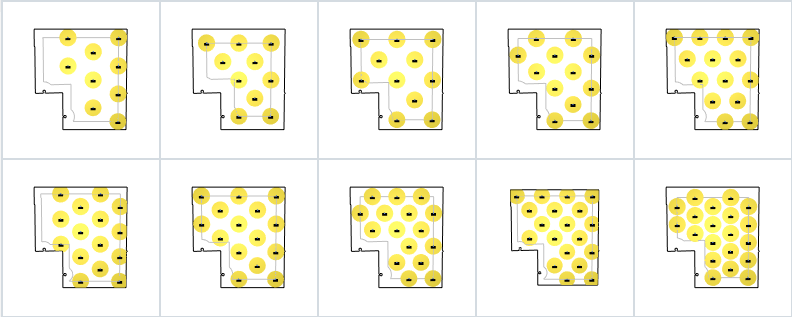

Výsledky se zobrazí v dialogu Prozkoumat výsledky.

Můžete provést následující akce:

• Projděte si další výsledky studie. Prozkoumejte jejich podrobnosti.
• Vytvořte novou studii pomocí odlišných kritérií v dialogu Definovat studii.
• Integrujte vybraný výsledek do modelu aplikace Revit.
