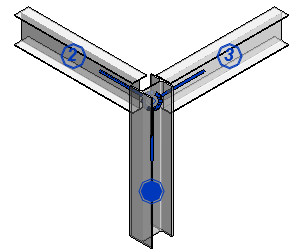

Pomocí nástroje Přípoj přidejte konstrukčního přípoj k prvkům v konstrukčním modelu.
- Karta Ocel
panel Přípoje
(Přípoj)
- Karta Konstrukce panel Připojení
(Připojení)
Když navrhujete konstrukční model, konstrukční přípoje prvků závisí na mnoha faktorech, nejen na účelu spojování prvků. Tyto faktory často obsahují standardy dodavatelského technika, dodavatele nebo výrobce. Typ přípoje bude ovlivněn dokonce i typem skladby.
Účelem doplňku Revit Structural Connections je obecně výměna informací o navržených přípojích mezi projektanty, konstruktéry a výrobci. Tato data jsou uložena v projektu. Podrobné informace o přípojích mohou obsahovat:
- typ připojení,
- připojené prvky,
- detailní geometrii,
- analytické síly a data,
- materiály,
- identifikaci výrobce.
- pracovní postup kontroly kódu,
- pracovní postup schválení,
- Fázování
Rodina konstrukčního přípoje obsahuje:
| Typy rodin konstrukčních přípojů
|
- je možné načíst do projektu, chcete-li nahradit výchozí obecný typ rodiny přípoje.
- můžete je duplikovat a přejmenovat.
- můžete je změnit po vytvoření pomocí seznamu Výběr typu na paletě Vlastnosti.
|
| Typy rodin konstrukčních přípojů
|
- typy rodin konstrukčních přípojů s omezenými možnosti.
- nelze je duplikovat a přejmenovat.
- nelze je změnit po vytvoření pomocí seznamu Výběr typu na paletě Vlastnosti.
|
Ve výchozím nastavení mají přípoje velmi jednoduché parametry týkající se identifikačních dat a fázování. Chcete-li zahrnout specifické informace, které mají být uloženy a sdíleny se stranami zúčastněnými na projektu, přidejte parametry projektu a sdílené parametry do kategorie Konstrukční přípoje.
Můžete přidávat popisky a vytvářet výkazy pro instance konstrukčních přípojů.
Poznámka: Platformu Revit API mohou zákazníci a vývojáři třetích stran využít k vytvoření vlastních přípojů a jejich integraci do aplikace Revit, jelikož Revit podporuje doplňky pro uživatelem navržené parametrické konstrukční přípoje. Doplňky pro konstrukční přípoje jsou uživatelská rozhraní API umožňující zobrazit detailní geometrii konstrukčního přípoje a upravit další parametry v prostředí modelování aplikace Revit. Pokud nejsou doplňky konstrukčních přípojů nainstalovány, jsou dostupné pouze symbolické obecné přípoje a načteny standardní ocelové přípoje. Pro otevření modelů, které obsahují doplňkové konstrukční přípoje, musí být nainstalovány příslušné doplňky aplikace Revit, jinak se přípoje zobrazí, ale nelze je upravovat. Některé doplňky mohou vyžadovat předplatné.
