Proces zarovnání nepromítne pouze prvky na osnovy a podlaží, ale také na základě automatizační logiky založené na pravidlech ořízne nebo rozšíří analytické prvky na průsečíky osnov, pokud jsou v definované toleranci.
Viz část Zarovnání analytického modelu pro celé budovy s osnovami a podlažími.
Někdy však analytické prvky nejsou v rámci těchto tolerancí. V těchto případech jsou analytické prvky připojeny pomocí pravidel specifických pro objekt, když jsou připojeny asociované fyzické prvky.
- Průsečíky stěn.
- Spojení hlavního nosníku s jeho podpěrnými stěnami a sloupy.
- Spojení vedlejšího nosníku s jeho podpěrnými nosníky.

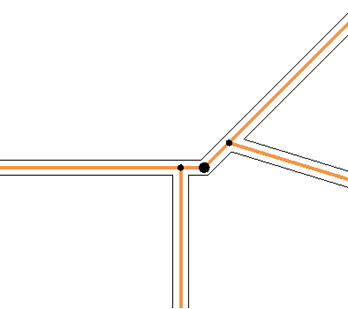

Průsečík stěn
Pravidlo průsečíku stěn hledá ve výběru připojené fyzické stěny, jež mají analytické přidružené prvky, které nejsou připojeny.
Tyto prvky budou připojeny.

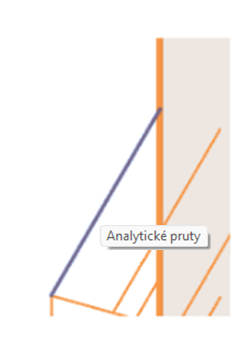

Spojení hlavního nosníku s jeho podpěrnými stěnami a sloupy
Toto pravidlo hledá ve výběru fyzické nosníky, jež jsou připojeny k fyzickým stěnám nebo sloupům na jejich konci, které mají analytické přidružené prvky, které nejsou připojeny.
Tyto prvky budou připojeny.

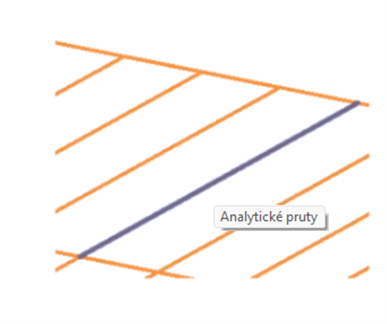

Spojení vedlejšího nosníku s jeho podpěrnými nosníky
Toto pravidlo hledá ve výběru fyzické nosníky, které jsou na svém konci podepřeny jinými fyzickými nosníky, které mají analytické přidružené prvky, které nejsou připojeny.
Tyto prvky budou připojeny.
