Závitové spojky výztuží

Závitové spojky výztuží připojují přilehlé výztuže a zjednodušují návrh vyztuženého betonu.

Závitové spojky ovlivňují vyztužovací tyče, které spojují, a to tak, že mění jejich fyzické rozměry. Se závitovými spojkami jsou u spojených výztuží použita zakončení podle požadavků na připojení dané závitové spojky. Geometrie tyče se zkrátí tak, aby bylo možné připojit závitovou spojku.

Geometrie rodin závitových spojek jsou přizpůsobitelné. Můžete vytvořit a upravit téměř jakýkoliv typ závitové spojky pomocí samostatných reprezentací ve 2D a 3D pohledech. Parametry typů definují rozměry, velikosti tyčí, ke kterým jsou závitové spojky připojeny, a zakončení použitá pro výztuž.

Viditelnost závitových spojek v pohledech řezu

Závitové spojky podobně jako výztuž:

• Lze přidat do výkazů.
• Jsou dostupné pro skupiny a sestavy.
• Lze je exportovat do různých formátů.
• Lze je přenést na výztuže v sadách.
• Lze je přiřadit k rozdělení hostitele s jedinečnými čísly.
• V hostiteli je lze zobrazit nezakryté. Závitové spojky jsou však ve 3D pohledech vždy zobrazeny jako tělesa.
• Mohou být opatřeny popisky.

Úhly zobrazení závitových spojek

Geometrie závitové spojky se automaticky otočí, aby se ve 2D pohledech zobrazovala stejným způsobem, pokud je zaškrtnuta možnost Zarovnat k pohledu. Závitové spojky jsou také skryty, pokud jsou zarovnány k pohledu a úhel mezi rovinou řezu (nebo libovolným pohledem) a směrem tyče je větší než 75 stupňů.

V 3D pohledech je geometrie závitové spojky vždy zarovnána ke konci tyče. Při otáčení závitové spojky se jedná o výchozí polohu.

Příklad znázorňující závitové spojky zarovnané ke konci tyčí v sadě výztuží volného tvaru.

Chcete-li zobrazit závitovou spojku realistickým způsobem ve 2D pohledech bez ohledu na úhel pohledu, můžete upravit rodinu závitových spojek a zrušit zaškrtnutí možnosti Zarovnat k pohledu. Ujistěte se, že je geometrie tělesa v rodině nastavena tak, aby se zobrazovala ve všech pohledech, a odstraňte veškerou geometrii symbolických čar.

Chcete-li, aby byl libovolný prvek tělesa v rodině zobrazen ve všech pohledech, můžete upravit rodinu, vybrat prvek tělesa, přejít na paletu Přepsání viditelnosti/zobrazení a zaškrtnout možnost Půdorysný pohled, řez a bokorysný pohled.

Konfigurace rodiny	Povolte možnost Zarovnat k pohledu. Nakreslete symbolické čáry pro 2D pohledy. Zobrazte prvky těles pouze ve 3D pohledech.		Vypněte možnost Zarovnat k pohledu. Odstraňte symbolické čáry z rodin. Povolte viditelnost těles ve všech pohledech.
Půdorys
Řez

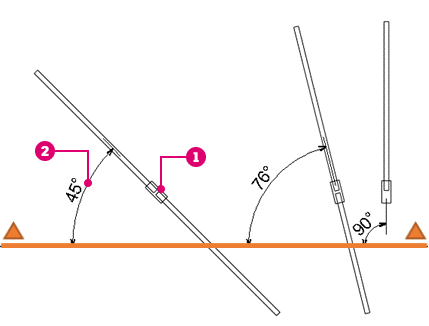

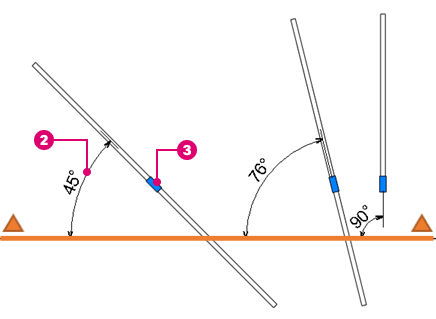

	Na levé straně obrázku je závitová spojka viditelná pro úhly pohledu ≤ 75°.	Na pravé straně obrázku není závitová spojka viditelná pro úhly pohledu > 75°.	Závitová spojka je viditelná bez ohledu na úhel pohledu.

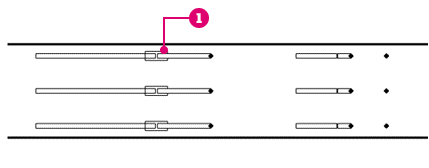

Závitová spojka zobrazuje symbolickou reprezentaci ve 2D pohledech.

Úhel mezi tyčí a rovinou řezu.

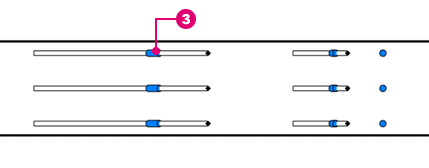

Závitová spojka zobrazuje reprezentaci tělesa ve všech pohledech.

Tip: Dodatečně napínané ukotvení pomocí závitových spojek můžete modelovat zrušením zaškrtnutí políčka Zarovnat k pohledu v rodině závitových spojek a modelováním plné 3D geometrie kotvy.

Půdorysný pohled	Příčný řez 1	Příčný řez 2
