Umístění sady výztuží s proměnnou délkou

Umístěte sady výztuží s proměnnou délkou v hostitelích obsahujících šikmé nebo zkosené plochy.

1. Klikněte na kartu Skladba panel Výztuž (Výztuž).
   • Na panelu Sada výztuží určete rozvržení, množství a rozteč tyčí, které budou rozmístěny v sadě.
   • Na příslušných panelech určete rovinu umístění a orientaci umístění sady.
2. Klikněte na kartu Upravit|Umístit výztuž panel Typ sady (Sada výztuží s proměnnou délkou).
3. Kliknutím v platném hostiteli umístěte sadu výztuží s proměnnou délkou.

4. Pokud je třeba, pomocí uzlů tvarů sady upravte umístění.

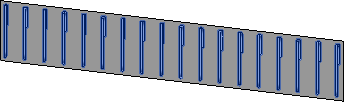

Sady výztuží s proměnnou délkou lze umístit pouze na přímé šikmé plochy. Oblouky nejsou v současné době podporovány.

Protože sada výztuží s proměnnou délkou je závislá na vazbě, proměnné rozmístění se bude řídit danou trajektorií. V polygonech s nepravoúhlými stranami mohou být tedy k vyplnění hostitele třeba dvě nebo více sad.

Poznámka: Parametry kót uvedené na paletě Vlastnosti představují první tyč v sadě.

Vyberte existující sadu výztuží a kliknutím na kartu Upravit|Konstrukční výztuž panel Typ sady (Sada výztuží s proměnnou délkou) ji převeďte na sadu výztuží s proměnnou délkou.

Výztuž v sadě výztuží s proměnnou délkou lze označit popiskem a uvést ve výkazu stejně jako jiné výztuže.
