Obecné nastavení výztuže

Změnou nastavení určete shodu tvaru odkazováním na háky a určete zobrazení nezávislých prvků výztuží ve výztuži plochy a výztuži podél trajektorie.

Nastavení uvedené níže se nachází v části Obecné dialogu Nastavení výztuže. Kde se nachází?

• Klikněte na kartu Skladba rozevírací seznam na panelu Výztuž (Nastavení výztuže).

Hostit konstrukční výztuž v oblasti výztuže plochy a výztuže podél trajektorie

Dostupnost této možnosti závisí na tom, který soubor používáte. Při:

• Otevírání nového souboru – Tato možnost je ve výchozím nastavení zapnuta, ale je možné vybrat plochu a režim trasy pro použití v projektu. Po vytvoření výztuže plochy nebo výztuže podél trajektorie bude možnost změnit režim zakázána.
• Otevírání existujícího souboru s dříve definovanými výztužemi plochy a výztužemi podél trajektorie – Tato možnost je k dispozici po odstranění dříve definovaných objektů výztuže z projektu.

Důležité: Není možné mít dvě různé plochy a režimy trasy v jednom projektu.

Pomocí položky Hostit konstrukční výztuž v oblasti výztuže plochy a výztuže podél trajektorie můžete provést následující akce:

• Zobrazit nezávislé prvků výztuže v podlahách, stěnách a základových deskách.

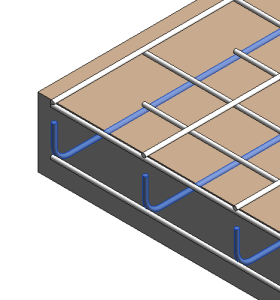

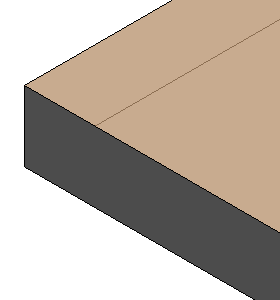

  Hostitelství výztuže je zapnuto (výchozí).	Hostitelství výztuže je vypnuto.
  Můžete určit viditelnost prvků výztuží v části Grafika na paletě Vlastnosti výztuže plochy nebo Vlastnosti výztuže podél trajektorie.	Prvky výztuže nejsou viditelné, pokud nevytvoříte pohled řezu hostitelského prvku.

• Vykázat jednotlivé výztuže v projektu.

  Hoštěné konstrukční výztuže vytvoří sady výztuže, je-li to možné. To umožňuje vykazování prvků, například sad výztuže, kde jsou sousední panely stejné délky seskupeny v jednom řádku výkazu.

• Odstranit plochu nebo systém cesty z projektu a přitom ponechat výztuž nebo sady výztuže na místě.

Zahrnout háky v definici Tvar výztuže

Důležité: Tato možnost by měla být definována ještě předtím, než je jakákoli výztuž umístěna v projektu. U této možnosti nelze zrušit zaškrtnutí, jakmile je výztuž umístěna ve výchozím nastavení (aniž by byly tyto instance odstraněny).

Pokud je tato možnost zaškrtnuta, při výpočtu shody tvaru výztuže pro účely plánování jsou zahrnuty háky. Výztuž s háky si zachová svou vlastní identitu tvaru. Toto je výchozí nastavení pro nové projekty.

Pokud tato možnost není zaškrtnuta, při výpočtu shody tvaru výztuže pro účely plánování jsou háky ignorovány. Výztuž s háky bude porovnána s nejbližším tvarem bez háků a neovlivní shodu tvaru výztuže. Příklad:

Když je tento tvar	porovnán se zahrnutými háky (zaškrtnutá možnost), je porovnán jako:	porovnán bez zahrnutých háků (nezaškrtnutá možnost), je porovnán jako:
Tvar 01	Tvar 01	Tvar 00
Tvar 00	Tvar 00	Tvar 00

Zahrnout zakončení do definice tvaru výztuže

Důležité: Tato možnost by měla být definována ještě předtím, než je jakákoli výztuž umístěna v projektu. U této možnosti nelze zrušit zaškrtnutí, jakmile je výztuž umístěna ve výchozím nastavení (aniž by byly tyto instance odstraněny). Ve výchozím nastavení je zaškrtnutí tohoto políčka zrušeno.

Pokud je toto políčko zaškrtnuto, jsou zakončení do výpočtu shody tvaru výztuže pro účely vytváření výkazů zahrnuta. Výztuž se zakončeními si zachová svou vlastní identitu tvaru.

Při změně na tvar se zakončeními dojde ke spárování geometrie, ale tvar není použit, protože zakončení lze u instance výztuže použít pouze umístěním závitové spojky se zakončeními. Výztuž bez závitové spojky nemůže mít v žádném modelu zakončení.

Pokud je zaškrtnutí tohoto políčka zrušeno, jsou zakončení při výpočtu shody tvaru výztuže pro účely vytváření výkazů ignorována. Výztuž se zakončeními bude spárována s nejbližším tvarem bez zakončení a neovlivní párování tvaru výztuže. Příklad:

Když je tento tvar	spárován se zahrnutými zakončeními (políčko je zaškrtnuto), je spárován jako:	spárován bez zahrnutých zakončení (zaškrtnutí políčka je zrušeno), je spárován jako:
M_00	Tvar výztuže 1	M_00
