AutoCAD MEP 2025-Toolset beinhaltet zwei Arten von Fangpunkten:
- Objektfang. Dies sind die AutoCAD
-Standardfangpunkte, durch die Zeichnungspunkte von geometrischen Positionen anderer Objekte gefangen werden können. Beispielsweise können Sie den Endpunkt einer Linie oder den Schnittpunkt von zwei Linien fangen. - AutoCAD MEP 2025-Toolset-Objektfänge. Damit können Objekte intelligent andere Gebäudesystemobjekte angefügt und dadurch zulässige Verbindungen mit vorhandenen Systemen erstellt werden. AutoCAD MEP 2025-Toolset-Fangpunkte sind für Schema-, Luftkanal/-rohr- und Rohrsysteme (auch für Sanitär) sowie für Elektro- und Kabalkanalsysteme (Kabeltrasse oder Installationsrohr) verfügbar. Mithilfe der Fangpunkte können Sie ein vollständig verbundenes System schnell und genau zeichnen. Wenn beispielsweise die Fangpunkte für Rohre aktiviert sind, können Sie ein Rohr zeichnen und mit einer vorhandenen Rohrstrecke verbinden. Wenn das Rohr die Strecke fängt, erstellt die Software eine zulässige Verbindung, die die Einheit des Rohrsystems beibehält.
Es gibt zwei Typen von AutoCAD MEP 2025-Toolset-Fangpunkten: Endverbindungsteile (häufig nur als Verbindungsteile bezeichnet) und Bogenverbindungsteile. Verbinden Sie mithilfe der Endverbinder neue Objekte mit den Enden vorhandener Objekte. Verbinden Sie mithilfe der Bogenverbinder neue Objekte mit einem beliebigen Punkt entlang der Mittellinie eines vorhandenen Objekts.
Wenn Sie AutoCAD MEP 2025-Toolset-Fangpunkte verwenden, fügt die Software an den erforderlichen Stellen ein entsprechendes Formstück ein. Dies wird im folgenden Beispiel zum Hinzufügen einer Rohrverzweigung gezeigt.

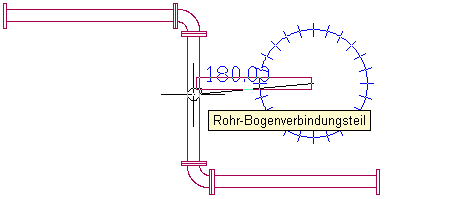

Fangen eines Rohres von einer vorhandenen Strecke mithilfe des Rohr-Bogenverbinders

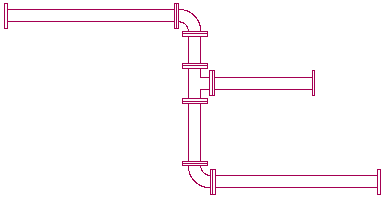

Ergebnis des Abzweigs mit eingefügtem Formstück
AutoCAD MEP 2025-Toolset-Fangpunkte sind nach ihrer Aktivierung so lange aktiv, bis Sie sie deaktivieren. Wenn die Fangpunkte während der Ausführung eines Befehls zum Hinzufügen deaktiviert sind, wird der entsprechende AutoCAD MEP 2025-Toolset-Fangpunkt speziell für diesen Befehl aktiviert. Wenn beispielsweise alle AutoCAD MEP 2025-Toolset-Fangpunkte deaktiviert sind und Sie mit der Ausführung des Befehls zum Hinzufügen einer Sanitärlinie beginnen, werden die Fangpunkte für Rohrbogen und Rohrverbinder aktiviert. Wenn Sie den Befehl beenden, werden auch die Fangpunkte für Rohrbogen und Rohrverbinder deaktiviert.
