In dieser Übung gleichen Sie die Massenausgleichsplan-Mengen oberhalb und unterhalb der Ausgleichslinie aus, wodurch die Menge der außervertraglichen Bodenbewegung entfernt wird.
Diese Übung ist die Fortsetzung zum Abschnitt Übung 1: Erstellen eines Massenausgleichsplan-Diagramms.
Ausgleichen von Abtragsmaterialmengen
- Vergrößern Sie den Massenausgleichsbereich, der sich auf der linken Seite im Diagramm befindet.
Beachten Sie, dass sich der höchste Punkt der grünen Fläche für den freien Ausgleich an der Station 3+25 befindet. Dies ist der Neigungspunkt, d. h. der Punkt, an dem der freie Ausgleich von Abtrag zu Auftrag wechselt. Je nach Standortbedingungen kann es sich bei Neigungspunkten um logische Standorte für Abladeplätze oder Entnahmestellen handeln, mit denen außervertragliche Bodenbewegungen reduziert oder beseitigt werden können.
- Platzieren Sie den Cursor an Station 3+25 über der Massenausgleichsplan-Linie.

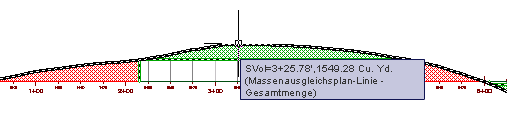

In der QuickInfo werden die aktuelle Stationsnummer (3+25) und die Menge (ca. 1500.00 Kubikyard) angezeigt.
- Wählen Sie die Massenausgleichsplan-Linie aus. Klicken Sie mit der rechten Maustaste. Klicken Sie auf .
- Klicken Sie im Dialogfeld auf die Registerkarte Ausgleichsoptionen.
- Klicken Sie im Bereich Entnahmestellen und Abladeplätze hinzufügen/entfernen auf Abladeplatz hinzufügen.
- Geben Sie in die Zelle Station den Wert 325 ein.
Dies ist die Nummer der Station am Neigungspunkt für die Menge oberhalb der Ausgleichslinie.
- Geben Sie in die Zelle Kapazität den Wert 1500 ein.
Dies ist die ungefähre Menge (1500.00 Kubikyard) am Neigungspunkt.
- Klicken Sie auf OK.

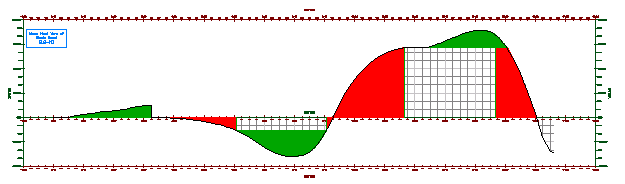

Die Abtragsmenge oberhalb der Ausgleichslinie gehört vollständig zum freien Ausgleich. Beachten Sie, dass sich jetzt eine rote außervertragliche Bodenbewegung unter der Ausgleichslinie befindet. In dem folgenden Verfahren gleichen Sie die Auftragsmenge aus.
In dieser Übung wird die Datei Mass Haul-1.dwg mit den Änderungen verwendet, die Sie in der vorausgehenden Übung vorgenommen haben. Sie können auch die Datei Mass Haul-2.dwg im Ordner der Zeichnungen für Übungslektionen öffnen.
Ausgleichen von Auftragsmaterialmengen
- Vergrößern Sie unter der Ausgleichslinie Station 6+25 auf der Massenausgleichsplan-Linie.
Vergrößern Sie unterhalb der mittleren Achse den Punkt, an dem die Menge der außervertraglichen Bodenbewegung (rot dargestellt) und die Menge des freien Ausgleichs (grün dargestellt) mit der Massenausgleichsplan-Linie übereinstimmen. Wenn Sie diese Station am Längsschnitt prüfen, sehen Sie, dass es sich um einen relativ flachen Längsschnitt des vorhandenen DGMs handelt. Flache Bereiche können auch gute Positionen für Abladeplätze und Entnahmestellen sein.
- Platzieren Sie den Cursor an Station 6+25 über der Massenausgleichsplan-Linie.

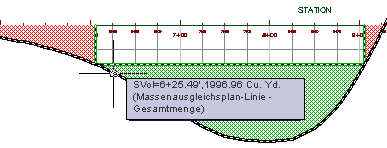

In der QuickInfo werden die aktuelle Stationsnummer und die Menge (ca. (2000.00) Kubikyard) angezeigt.
- Wählen Sie die Massenausgleichsplan-Linie aus. Klicken Sie mit der rechten Maustaste. Klicken Sie auf .
- Klicken Sie im Dialogfeld auf die Registerkarte Ausgleichsoptionen.
- Klicken Sie im Bereich Entnahmestellen und Abladeplätze hinzufügen/entfernen auf Abladeplatz hinzufügen.
- Klicken Sie in der Zelle Station für die Entnahmestelle auf
. - Pannen Sie in der Zeichnung nach links, sodass Sie den 3D-Profilkörper und die DGMs anzeigen können. Klicken Sie im 3D-Profilkörper in die Nähe von Station 6+25.
Beachten Sie, dass die DGM-Höhenlinien im Bereich um Station 6+25 herum fehlen. Dies weist darauf hin, dass das Gebiet relativ flach ist.
- Geben Sie in die Zelle Kapazität für die Entnahmestelle den Wert 2000 ein.
Dies ist der ungefähre Mengenwert, den Sie in Schritt 2 notiert haben.
- Klicken Sie auf OK.

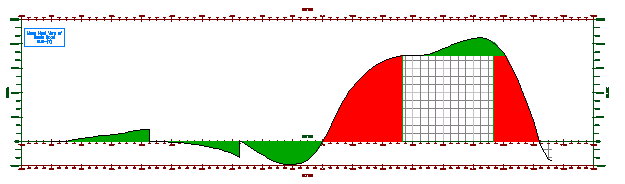

Die Auftragsmenge unterhalb der Ausgleichslinie gehört vollständig zum freien Ausgleich.
Vertiefung: Gleichen Sie die Massenausgleichsplan-Mengen im dritten Bereich aus, indem Sie einen Abladeplatz an Station 11+50 mit einer Kapazität von 10000 Kubikyard hinzufügen.
- Schließen Sie die Zeichnung, ohne die Änderungen zu speichern.
Eine Fortsetzung dieser Übungslektion finden Sie unter Übung 3: Bearbeiten des Massenausgleichsplan-Linienstils.
