Das Wasser-Datenmodell setzt sich aus den folgenden Komponenten zusammen:
| Wasser-Datenmodellkomponente | Objektklassen |
|---|---|
| Netzgeometrie |

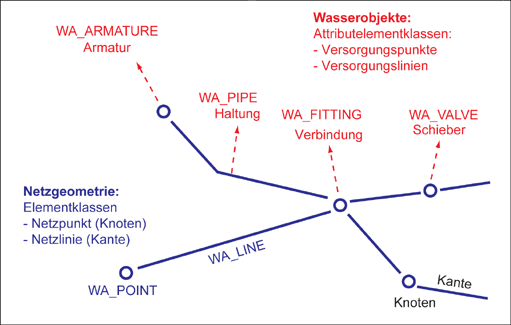

Netzgeometrie wird in den Objektklassen WA_POINT (für Knoten) und WA_LINE (für Kanten) gespeichert. In diesen Objektklassen wird nur Geometrie gespeichert, es werden keine Attribute darin gespeichert. Sie beziehen sich hinsichtlich der Attributdaten auf die Wasserobjekte. Die Zeilen in diesen Tabellen werden von der Versorgungs-API verwaltet. Erweitern Sie Geometrieobjektklassen nicht durch Kundenspalten. Die Geometrieobjektklassen bilden die Netztopologie. |
| Netztopologie |
Netztopologie wird in den Objektklassen _NNOD (Topologieknoten) und _NNOD (Topologieverknüpfungen) gespeichert. Nur die Punktobjektklassen des Punkt-Themas und die Rohrobjektklassen des Themas Leitung sind Teil der Wasser-Netztopolgie. Andere Objektklassen wie zum Beispiel die Schutz-, Bauwerk- und Anlagethemen oder die Schadenobjektklasse des Themas Leitung sind nicht Teil der Netztopologie. |
| Wasserobjekte |
Wasserobjekte werden in den Attributobjektklassen WA_POINT.FID_ATTR (Versorgungspunkte) und WA_LINE.FID_ATTR (Versorgungsleitungen) gespeichert. Diese beziehen sich auf die entsprechende Punkt- oder Linien-Geometrieobjektklasse. |
| Kontrollkabel |
Die Geometrie für Kontrollkabel wird in den Objektklassen WA_C_LINE und WA_C_POINT gespeichert. Attribute werden in den Objektklassen WA_C_CABLE und WA_C_CABLE_POINT gespeichert. Die Geometrieobjektklassen bilden die Netztopologie. |
| Modelltabellen |
In Modelltabellen werden mehrere Typen eines bestimmten Netzelements gespeichert, und sie können nach Hersteller gruppiert werden. Sie befinden sich im Thema Verwaltung und weisen das Suffix _MODEL auf. |
| Bemaßung |
Bemaßungen werden in Objektklassen mit den Suffixen _L (Linien), _P (Punkte) und _HL (Hilfslinien) gespeichert. |
| Domänen |
Domänentabellen weisen das Suffix _TBD auf und enthalten Listen verfügbarer Attributwerte, die in Kombinationsfeldern von Formularen verwendet werden können. |
| Labels |
Labeltabellen weisen das Suffix _TBL auf und enthalten Objektlabels. Siehe Definieren von Labels. |
| Objektregeln |
Clientseitige Objektregeln passen das Verhalten der datenbankbasierte Fachschale an. Weitere Informationen finden Sie unter Organisation von Wasserfunktionen und Objekten. |
Wasser-Datenmodell
Weitere Informationen über den Datenmodell-Administrator finden Sie unter Einführung in die Verwaltung.
