Mehrfachumformung ist ein einfacheres Verfahren, sollten Sie mehrere Bewegungen oder Drehungen bei Werkzeugwegen vornehmen möchten.
Klicken Sie, damit der Mehrfachumformung-Dialog angezeigt wird, auf:
- Kurveneditor-Registerkarte > Ändern-Gruppe > Umformungen > Mehrfachumformung.
- Werkzeugwegumformung-Registerkarte > Umformen-Gruppe > Mehrfachumformung.
- Mustertransformation-Registerkarte > Umformen-Gruppe > Mehrfachumformung.
- Grenzlinientransformation-Registerkarte > Umformen-Gruppe > Mehrfachumformung.
- Arbeitsebenenumformung-Registerkarte > Umformen-Gruppe > Mehrfach.
- Ändern > Umformen in den jeweiligen Werkzeugweg-, Grenzlinien-, Muster- oder Arbeitsebenen-Kontextmenüs.
Die Richtung der Umformung wird durch die Hauptarbeitsebene
,
oder
bestimmt, festgelegt in der Info-Symbolleiste.
Die Rechteck-Registerkarte enthält folgende Optionen:
Anzahl Zeilen –·Geben Sie einen Wert ein, oder verwenden Sie

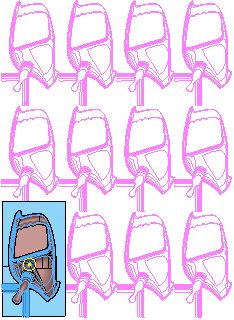

, um die Anzahl der Zeilen festzulegen.Diese Werkzeugwegumformung verfügt über 3 Zeilen und 4 Spalten:
Abstand zwischen Zeilen — Geben Sie den Abstand zwischen einer Instanz und der nächsten ein.

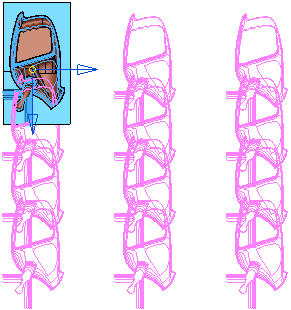

Achse drehen — Klicken Sie, um die Umformung im Uhrzeigersinn um 90 in der Hauptarbeitsebene zu drehen.
Wandelt dieses:
In dieses um:
Arbeitsebenenursprung — Wenn ausgewählt, entspricht die aktive Arbeitsebene dem Ursprung. Wenn keine aktive Arbeitsebene vorliegt, dann entspricht das globale Koordinatensystem dem Ursprung.
Hüllquader als Ursprung — Wenn ausgewählt, ist der Ursprung der Mittelpunkt des Hüllquaders, der alle Elemente enthält.
Ursprung verschieben – Wenn ausgewählt, können Sie den Ursprung grafisch verschieben, indem Sie ihn ziehen oder Koordinaten mithilfe von
,
oder
und
in der Status-Leiste eingeben.
Abstand zwischen Spalten — Geben Sie den Abstand zwischen einer Instanz und der nächsten ein
Anzahl der Spalten – Geben Sie einen Wert ein oder verwenden Sie , um die Anzahl der Spalten festzulegen.Diese Werkzeugwegumformung verfügt über 3 Zeilen und 4 Spalten:

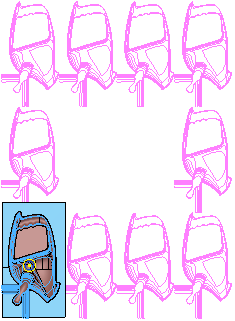

- Hohlquader — Wenn ausgewählt, werden die duplizierten Werkzeugwege um den Umfang des Musters herum platziert und die zentralen entfernt.
Wandelt dieses:
In dieses um:
Anordnung — Wählen Sie die Anordnung aus, in der die duplizierten Werkzeugwege bearbeitet werden. Der Startpunkt ist immer der Mittelpunkt des ursprünglichen Werkzeugweges.

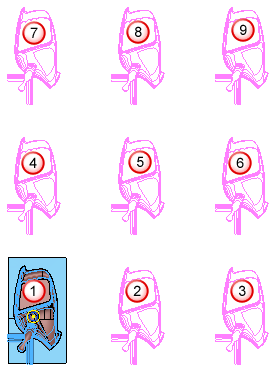

Entlang Y Eine Richtung in X – Erstellt einen Werkzeugweg, bei dem die duplizierten Elemente der Reihe nach entlang der Y-Richtung, eine Bahn in X bearbeitet werden.
Entlang Y Beide Richtungen in X – Erstellt einen Werkzeugweg, bei dem die duplizierten Elemente der Reihe nach entlang der Y-Richtung, zwei Bahnen in X bearbeitet werden.
Entlang X eine Richtung in Y — Dies erstellt einen Werkzeugweg, bei dem die duplizierten Elemente der Reihe nach entlang der X-Richtung, eine Bahn in Y erzeugt werden.

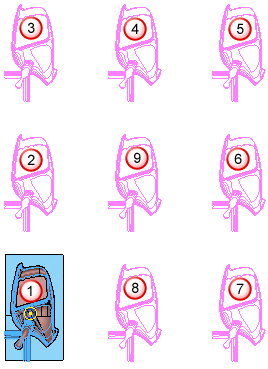

Entlang X Beide Richtungen in Y — Dies legt einen Werkzeugweg an, bei dem die duplizierten Elemente der Reihe nach entlang der X-Richtung mithilfe einer Bearbeitung von zwei Bahnen in Y erstellt werden. Uhrzeigersinn – Klicken Sie, um einen Werkzeugweg zu erstellen, bei dem die duplizierten Elemente im Uhrzeigersinn bearbeitet werden.
Gegenuhrzeigersinn — Legt einen Werkzeugweg an, bei dem die duplizierten Elemente entgegen dem Uhrzeigersinn bearbeitet werden.
Weitere Informationen finden Sie unter Rechteckige Umformung - Beispiel.
Weitere Informationen über die Kreisförmig-Registerkarte finden Sie unterMehrfachumformung - Kreisförmig.
