Erstellen Sie einen Konturschnitt am Ende eines Stahlelements entlang der Form eines schneidenden Elements.
So erstellen Sie einen parametrischen Schnitt entlang eines schneidenden Elements
- Klicken Sie auf Registerkarte Stahl
Gruppe Parametrische Schnitte
(Schnitt entlang).

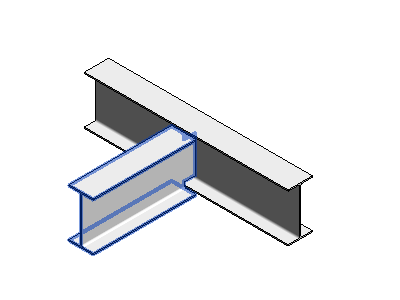

- Wählen Sie die schneidenden Stahlelemente aus.
- Drücken Sie die <Eingabetaste>.

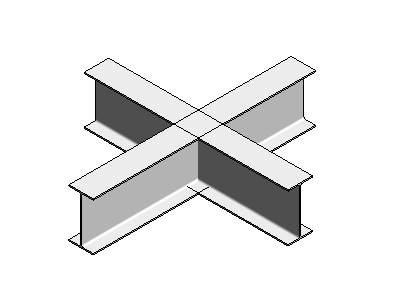

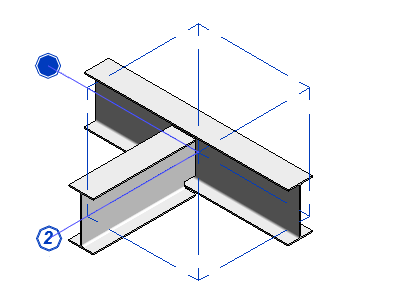

Der Schnitt wird am Schnittpunkt erstellt. Die untergeordnete Verbindung zwischen den Elementen wird als gestrichelter Quader angezeigt. Um das vom Werkzeug Schnitt entlang ausgeschnittene Element zu ändern, können Sie auf das rautenförmige Symbol unter der nummerierten Beschriftung klicken.
- Wählen Sie die Anschlussbox aus, um auf Exemplar und Typeneigenschaften der untergeordneten Verbindung zuzugreifen.
Mit Schnitt entlang ausgeführte Ausschnitte werden nur angezeigt, wenn der Detaillierungsgrad der Ansicht auf Fein eingestellt ist.
