Erstellen Sie einen Konturschnitt, der ermöglicht, ein Tragwerkselement durch ein anderes Element zu führen und die beiden Elemente mit einer Schweißnaht zu verbinden.
So erstellen Sie einen parametrischen Schnitt durch ein Stahlelement
- Klicken Sie auf Registerkarte Stahl
Gruppe Parametrische Schnitte
(Schnitt durch).

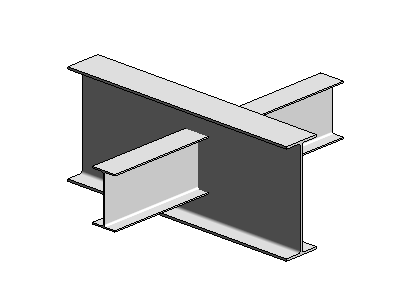

- Wählen Sie die schneidenden Stahlelemente aus.
- Drücken Sie die <Eingabetaste>.

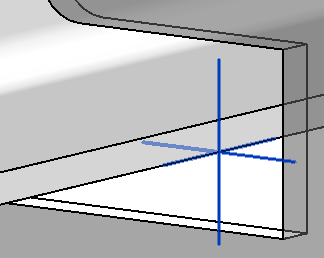

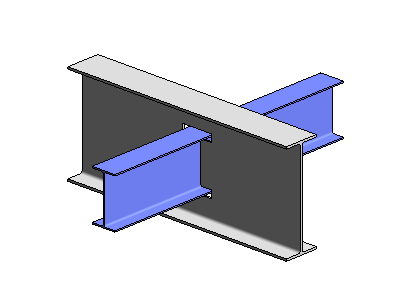

Der Schnitt wird am Schnittpunkt der Stahlelemente erstellt. Die Schweißnaht zwischen den Elementen wird als Kreuzsymbol angezeigt.
- Wählen Sie das Schweißnahtkreuzsymbol aus, um in der Eigenschaftenpalette auf die Exemplareigenschaften der Schweißnaht zuzugreifen.

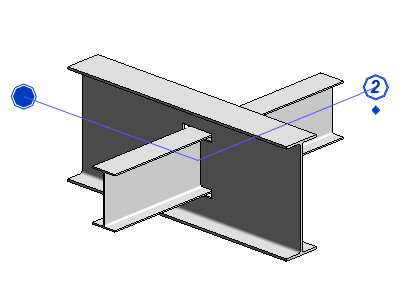

Um das vom Werkzeug Schnitt von ausgeschnittene Element zu ändern, können Sie auf das rautenförmige Symbol unter der nummerierten Beschriftung klicken.
Mit Schnitt durch ausgeführte Ausschnitte werden nur angezeigt, wenn der Detaillierungsgrad der Ansicht auf Fein eingestellt ist.
