Platzieren einer Bewehrungsverlegung

Fügen Sie eine lineare Bewehrungsgruppe in einer Schnittansicht eines Basisbauteils hinzu.

Bewehrungsverlegungen werden im rechten Winkel zur Skizzenebene der Bewehrung erstellt und definieren die Anzahl und/oder den Abstand der Stäbe. Mithilfe von Bewehrungsverlegungen können Sie Bewehrungen schneller hinzufügen, da die Gruppen aus mehreren identischen Stäben bestehen.

1. Wählen Sie in einer beliebigen Ansicht das Basisbauteil aus, das Sie mit Bewehrung versehen möchten.
2. Klicken Sie auf Registerkarte Ändern <Element> Gruppe Bewehrung (Bewehrung).
   Anmerkung: Das Werkzeug befindet sich auch auf der kontextabhängigen Registerkarte zur Auswahl von Elementen, die gültige Basisbauteile für Bewehrungen sind.
3. Wählen Sie das Layout für die Verlegung auf der Registerkarte Ändern | Platzieren Bewehrung Gruppe Bewehrungsverlegung aus.
   • Festgelegte Anzahl: Der Abstand zwischen den Bewehrungselementen ist variabel, die von Ihnen angegebene Anzahl der Stäbe bleibt jedoch konstant.
   • Maximaler Abstand: Sie geben den Maximalabstand zwischen den Bewehrungselementen an; die Anzahl der Elemente kann sich jedoch je nach Entfernung zwischen dem ersten und dem letzten Stab ändern.
   • Anzahl mit Abstand: Sie geben konstante Werte für die Menge und den Abstand an.
   • Lichter Mindestabstand: Sie legen den Mindestabstand zwischen den Bewehrungselementen fest, und die Anzahl der Elemente ändert sich entsprechend der Entfernung zwischen dem ersten und dem letzten Stab. Dieser Abstand bleibt selbst bei Änderung der Bewehrungsgröße unverändert.
4. Geben Sie je nach ausgewählter Option auf der Registerkarte Ändern | Platzieren Bewehrung Gruppe Bewehrungsverlegung einen Wert für Menge, für Abstand oder für beide ein.
5. Standard-Bewehrungsverlegungen, die neben Bügelbewehrungen platziert werden, werden entlang der Kante der Bügelbewehrung gefangen. Dies betrifft sowohl die geraden Kanten als auch die Abrundungen und Haken der Bügelbewehrung.
6. Klicken Sie, um die Bewehrungsverlegung im Basisbauteil zu platzieren.


   Eine Bewehrungsverlegung wird als einzelnes Objekt mit Mengen- und Abstandsangaben beschriftet und in Bauteillisten aufgeführt. Bewehrungsverlegungen ermöglichen ein effizienteres Arbeiten als normale Reihen von Bewehrungen.

   Wählen Sie die Bewehrungsverlegung aus, den Sie ändern möchten. Sie können unter Berücksichtigung der gewählten Verlegeregel die Eigenschaften der Bewehrungsverlegung ändern oder diese mithilfe der Formgriffe an den Enden bearbeiten.

   • Festgelegte Anzahl: Durch Ziehen der Formgriffe werden die Abstände zwischen den Bewehrungsexemplaren in der Verlegung geändert.
   • Maximaler Abstand: Durch Ziehen der Formgriffe wird die Anzahl der Bewehrungsexemplare in der Verlegung geändert, wobei der als maximaler Abstand angegebene Abstand nicht überschritten wird.
   • Lichter Mindestabstand: Durch Ziehen der Formgriffe wird die Anzahl der Bewehrungsexemplare in der Verlegung geändert, wobei der als Mindestabstand angegebene Abstand nicht unterschritten wird.
7. Um die ersten und letzten Bewehrungseisen einer Bewehrungsverlegung zu unterdrücken, wählen Sie diese aus. An beiden Seiten der Bewehrungsverlegung werden Kontrollkästchen angezeigt.


   Wenn Sie eines der Kontrollkästchen deaktivieren, wird das Bewehrungseisen an diesem Ende ausgeblendet.




   Das Bewehrungseisen wird ausgeblendet, nicht jedoch aus der Verlegung entfernt. Es reagiert auf die Bewehrungsüberdeckung und auf die Formgriffe für die Bewehrungsverlegung.

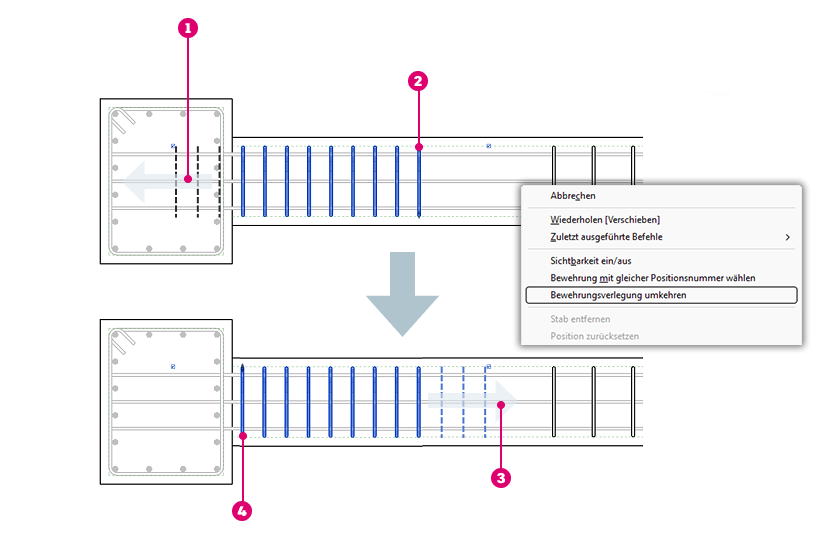

Umkehren der Richtung der Bewehrungsverlegung

1. Wählen Sie die Bewehrungsverlegung, die sie umkehren möchten.
2. Klicken Sie mit der rechten Maustaste, und wählen Sie aus dem Menü Bewehrungsverlegung umkehren aus.
3. Das erste Bewehrungseisen der Verlegung ist nun am gegenüberliegenden Ende der Verlegung.

	Erweiterungsrichtung für Verlegung.
	Erstes Bewehrungseisen in Verlegung mit Anzahl mit Abstand.
	Erweiterungsrichtung für Verlegung.
	Erstes Bewehrungseisen in Verlegung mit Anzahl mit Abstand nach Umkehrung.
