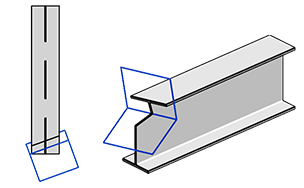

Kürzen Sie am Anfang oder Ende, an der Ober- oder Unterseite eines Trägers, einer Strebe oder Stütze aus Stahl, um die für Stahlfertigungselemente erforderlichen Verbindungen und die Geometrie unterzubringen.
So erstellen Sie eine schräge Ausklinkung
- Klicken Sie auf Registerkarte Stahl
Gruppe Modifikatoren
(Geneigte Ausklinkung).
- Klicken Sie auf eines der beiden Enden des Tragwerkselements.
Anmerkung: Der Schnitt wird oben oder unten an der nächstgelegenen Kante und Seite des ausgewählten Tragwerkselements erstellt und seine Position kann nach der Erstellung nicht mehr geändert werden. - Wählen Sie die schräge Ausklinkung aus, um in der Eigenschaftenpalette auf ihre Eigenschaften zuzugreifen.
Schräge Ausklinkungen werden nur angezeigt, wenn der Detaillierungsgrad der Ansicht auf Fein eingestellt ist.
