Definieren und Ändern von Bewehrungsstößen

Erfahren Sie, wie Sie einen Bewehrungsstoß in einer Ansicht definieren und ändern.

Navigieren Sie im Projektbrowser zu Familien Bewehrung Bewehrungsstoß.

1. Klicken Sie mit der rechten Maustaste auf einen Bewehrungsstoß, und wählen Sie Duplizieren aus.
2. Doppelklicken Sie auf die soeben erstellte Kopie.
3. Definieren Sie, ob die gestoßenen Stäbe verschoben werden sollen, und dann die Einstellungen der Multiplikatoren für Versetzt verlegte Länge und Übergreifungslänge.
4. Klicken Sie mit der rechten Maustaste auf den neuen Stoßtyp, und wählen Sie Umbenennen aus. Geben Sie einen Namen für den Stoßtyp ein.
5. Klicken Sie auf OK.
6. Verwenden Sie den Befehl Stoß, und erstellen Sie neue Stöße, oder verwenden Sie Stöße ändern, um den Typ für vorhandene Bewehrungstöße zu ändern.

Ändern von Stößen

Zeigen Sie alle bearbeitbaren Bewehrungsstöße in der Ansicht an. Sie können Stoßtyp und -eigenschaften auswählen, verschieben und ändern sowie Stöße in der Ansicht löschen oder entfernen.

Ändern von Stößen:

1. Wählen Sie eine oder mehrere Bewehrungsverlegungen aus.
2. Klicken Sie auf Ändern | Bewehrung Gruppe Stoß (Bewehrung stoßen)
3. Klicken Sie auf Registerkarte Ändern | Bewehrung stoßen Gruppe Stoß (Stöße ändern) oder in der Gruppe Auswählen auf (Ändern).
4. Alle Stöße in der Ansicht werden angezeigt.
   Anmerkung:

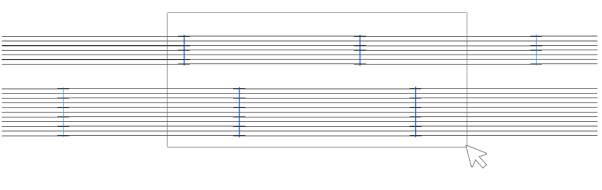

   • Sie können den Stoßtyp für mehrere Stöße gleichzeitig ändern.
   • Sie können vorhandene Stöße auswählen, verschieben, drehen oder das Werkzeug Ausrichten verwenden, um sie an anderen Referenzen auszurichten. Weitere Informationen erhalten Sie unter Ausrichten von Elementen.

So löschen Sie einen Stoß

1. Wählen Sie den Stoß aus, und klicken Sie auf Löschen.
2. Die zuvor verbundenen Verlegungen werden vereinigt.

So entfernen Sie einen Stoß und behalten die zuvor verbundenen Verlegungen bei

1. Wählen Sie den Stoß aus.
2. Klicken Sie auf Ändern | Bewehrung stoßen Gruppe Stoß (Stoß entfernen).
3. Der Stoß wird entfernt, die zuvor verbundenen Verlegungen werden jedoch beibehalten, und ihre Abhängigkeiten werden zurückgesetzt.

So bearbeiten Sie die Darstellung der Stoßlinie

1. Öffnen Sie das Dialogfeld für Sichtbarkeit und grafische Darstellung.
2. Klicken Sie unten links auf die Schaltfläche Objektstile….
3. Bearbeiten Sie im Dialogfeld Objektstile Registerkarte Modellobjekte Kategorie Bewehrung die Eigenschaften der Basislinie Stoß.

   ODER

4. Überschreiben Sie im Dialogfeld Sichtbarkeit und grafische Darstellung den Linienstil für eine bestimmte Ansicht.

Weitere Informationen finden Sie unter Dialogfeld Sichtbarkeit und grafische Darstellung und Objektstile.
