Legen Sie Einstellungen für die Anzeige von Höhenlinien auf Geländemodell-Familientypen fest.

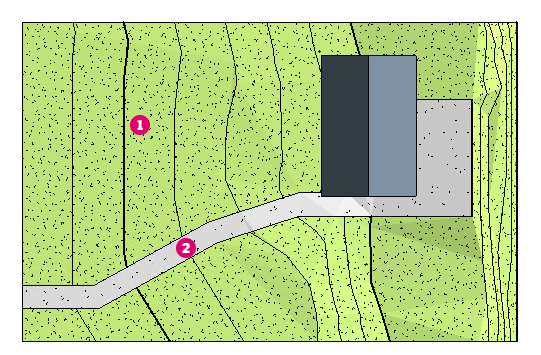

Die Anzeige von Konturen auf Geländemodell-Elementen wird durch die Typeneigenschaften gesteuert. Auf diese Weise können Sie verschiedene Geländemodell-Elemente verwenden, um verschiedene Grundstückselemente Ihres Entwurfs darzustellen. Beispiel: Ein Geländemodelltyp stellt die allgemeinen Gebietsbedingungen dar und zeigt Höhenliniendaten an
. Ein anderer Geländemodelltyp stellt eine Veranda und einen Gehweg dar und zeigt keine Höhenliniendaten an
.
. Ein anderer Geländemodelltyp stellt eine Veranda und einen Gehweg dar und zeigt keine Höhenliniendaten an .
Anmerkung: Verwenden Sie Sichtbarkeit/ Grafiken, um die Höhenlinienanzeige für alle in einer Ansicht enthaltenen Geländemodelle zu steuern.
So definieren Sie Anzeigeeinstellungen für Höhenlinien für einen Geländemodelltyp
- Wählen Sie im Zeichenbereich ein Geländemodell aus, und klicken Sie in der Eigenschaftenpalette auf
Typ bearbeiten.
- Klicken Sie im Dialogfeld Typeneigenschaften neben dem Parameter Höhenlinienanzeige auf Bearbeiten.
- Definieren Sie im Dialogfeld Höhenlinienanzeige die Höhenlinien für den Geländemodelltyp. Klicken Sie für jeden Satz von Höhenlinien auf Einfügen.
- Geben Sie Start, Stopp und Intervall für die Höhenlinien an.
- Legen Sie den Bereichstyp fest. Verwenden Sie die Option Mehrere Werte für einen Satz von Höhenlinien, die in regelmäßigen Abständen angezeigt werden. Verwenden Sie die Option Einzelner Wert, um eine Höhenlinie an einer bestimmten Höhe zu erstellen.
- Geben Sie für Unterkategorie den Linienstil der Höhenlinien an.
- Deaktivieren Sie das Auswahlfeld für eine Zeile, um die Sichtbarkeit eines Höhenlinienbereichs zu deaktivieren.
Anmerkung: In der folgenden Tabelle werden die Einstellungen für die Höhenliniendefinition im Dialogfeld Höhenlinienanzeige beschrieben:Name Beschreibung Start Gibt das Höhenniveau an, an dem die Höhenlinien beginnen. Stopp Gibt das Höhenniveau an, an dem die Höhenlinien enden. Intervall Legt das Intervall für Höhenlinien fest. Bereichstyp Wählen Sie Einzelner Wert, um eine Höhenlinie einzufügen. Wählen Sie Mehrere Werte, um inkrementelle Höhenlinien einzufügen. Unterkategorie Bestimmt den Anzeigetyp der Höhenlinien. Wählen Sie einen Wert aus der Liste. Um einen benutzerdefinierten Linienstil zu erstellen, öffnen Sie das Dialogfeld Objektstile. Ändern Sie auf der Registerkarte Modellobjekte die Einstellungen unter Topografie. - Klicken Sie zweimal auf OK, um die Änderungen auf das Geländemodell anzuwenden.
