Pumpen werden häufig in Wasserversorgungssystemen eingesetzt.
Die meisten Pumpen in einem Wasserversorgungssystem lassen sich in drei Gruppen einteilen, die die folgenden Aufgaben erfüllen:
- Sammeln und Transportieren von Wasser aus Brunnen,
- Verteilen von sauberem Wasser,
- Erhöhen des Drucks im Netz.
Diese drei Haupttypen sind in der folgenden Abbildung schematisch dargestellt.
Pumpen in einem Brunnen
Pumpstation in Verteilung
Pumpstation zur Druckerhöhung

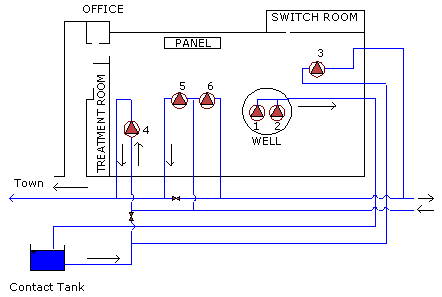

Eine Pumpstation kann mehrere Einheiten unterschiedlicher Art und Aufgabe beherbergen, wie in der nächsten Abbildung dargestellt (beachten Sie, dass es zwei Brunnenpumpen und vier Verteilerpumpen gibt).
Beispiel für eine komplexe Pumpstation
Pumpstationen sind oft komplex, erforderliche Informationen sind unvollständig, Daten zu Pumpen fehlen usw. Die Modellierung von Pumpstationen kann daher ein sehr komplexer Prozess sein.
In InfoWorks WS Pro wird ein allgemeines Modell von Pumpstationen vorgestellt. Die Pumpstation wird als Verbindung mit nur einem Saug- und einem Druckknoten klassifiziert. Die Station kann über mehrere Pumpen verfügen, die mit fester oder variabler Drehzahl laufen, aktiv oder auf Standby sein können. Einzige Bedingung ist, dass alle Geräte parallel arbeiten – was in der Praxis üblich ist. InfoWorks WS Pro geht davon aus, dass sich auf der Druckseite jeder Pumpe ein Sperrventil (Rückschlagventil) befindet. Es besteht auch die Möglichkeit, ein Umführungsrohr einzusetzen, das einen Volumenstrom um die Station (in dieselbe Richtung) ermöglicht, wenn alle Pumpen gestoppt sind.
Dieses Konzept ist eine Alternative zu dem Ansatz, bei dem jede Pumpe separat modelliert wird. InfoWorks WS Pro bietet die Möglichkeit, jede Pumpe separat zu modellieren, indem jede Pumpe als separate "Pumpstation" modelliert wird.
Weitere Informationen zur Modellierung von Pumpstationen finden Sie unter Steuerung von Pumpstationen und Datenfelder für Pumpstationen.
