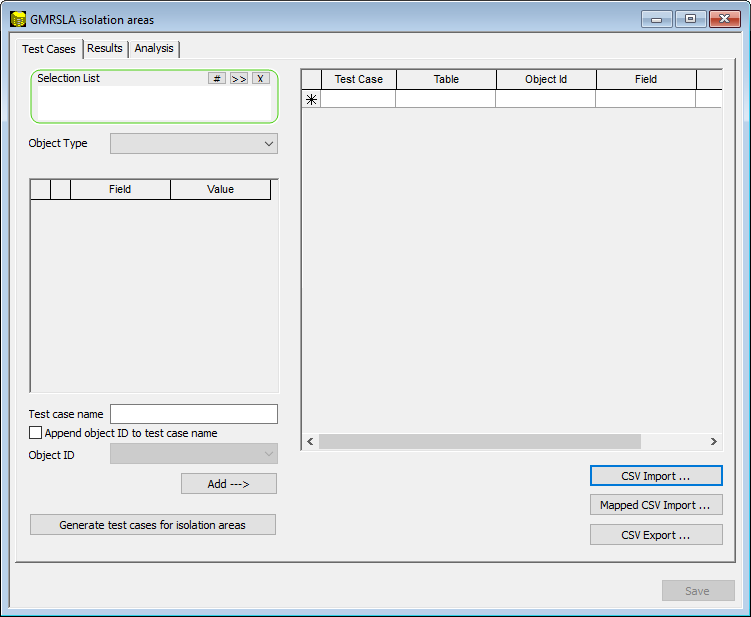

Dialogfeld Allgemeiner Mehrfachlauf – Konfiguration

Verwenden Sie dieses Dialogfeld zum Einrichten einer Simulation, die mehrere Testfälle ausführt.

Um das Dialogfeld für eine neue Konfiguration zu öffnen, klicken Sie im Fenster Modellgruppe mit der rechten Maustaste auf die Gruppe Allgemeiner Mehrfachlauf (GMR), und wählen Sie Neu Allgemeine Mehrfachlauf – Konfiguration aus.

Um das Dialogfeld für eine vorhandene Konfiguration zu öffnen, wählen Sie ein Element aus der Gruppe Allgemeiner Mehrfachlauf im Fenster Modellgruppe aus.

Seite Testfälle

Verwenden Sie diese Seite, um Testfälle im Raster auf der rechten Seite anzugeben. Sie können die Testfälle manuell eingeben. Auf der linken Seite steht aber auch ein Assistent zur Verfügung, der die Erstellung mehrerer Testfälle beschleunigen kann.

Element Beschreibung
Assistent

Die Auswahl, die Sie im Assistenten vornehmen, wird auf das Raster Testfall auf der rechten Seite angewendet, wenn Sie auf Hinzufügen klicken. Sie können die Auswahl im Assistenten ändern und dann erneut auf Hinzufügen klicken, um weitere Testfälle im Raster zu erstellen.

Auswahlliste

Sie können auf # (Aktuell) klicken, um anzugeben, dass die aktuelle Auswahl im GeoPlan verwendet werden soll.

Alternativ können Sie eine Auswahlliste in diesem Feld ablegen oder über die Schaltfläche Durchsuchen auswählen. Die Auswahlliste muss Netzobjekte enthalten, für die Testfälle erstellt werden sollen. Wenn Sie keine Auswahlliste verwenden, können Sie stattdessen einen Objekttyp und ein bestimmtes Objekt für einen Testfall auswählen (siehe unten).

Objekttyp

Wählen Sie den Objekttyp, für den Sie einen Testfall erstellen möchten. Exemplare dieses Objekttyps müssen im aktuellen Netz und, bei Verwendung einer Auswahlliste, in der Auswahlliste vorhanden sein. Wenn Sie einen Objekttyp auswählen, der im aktuellen Netz oder in der Auswahlliste nicht vorhanden ist, können Sie den Assistenten nicht abschließen.

Anmerkung: Wenn Sie eine Auswahlliste verwenden, werden Testfälle für alle Objekte dieses Typs in der Auswahlliste erstellt. In diesem Fall können Sie mit dem Assistenten keine einzelnen Objekte auswählen. Sie können jedoch unerwünschte Testfälle, die für diese Objekte erstellt wurden, aus dem Testfallraster löschen, wenn Sie dies möchten.

Raster Feld/Wert

Dieses Raster wird mit den entsprechenden Parametern (Feldern) gefüllt, wenn Sie einen Objekttyp auswählen. Wählen Sie die Parameter (Felder) aus, die Sie in die Testfälle aufnehmen möchten. Hier können Sie den Wert für den Parameter festlegen. Wenn Sie mehrere Testfälle aus diesen Einstellungen erstellt haben, können Sie später den Wert für einzelne Testfälle im Raster auf der rechten Seite ändern.

Name des Testfalls

Sie können einen Namen eingeben, der für alle Testfälle verwendet wird, die erstellt werden, wenn Sie das nächste Mal auf die Schaltfläche Hinzufügen klicken. Wenn Sie verschiedenen Testfällen denselben Namen geben, werden sie alle im selben Lauf angewendet. Testfälle mit unterschiedlichen Namen werden in separaten Läufen angewendet.

Wenn Sie hier keinen Namen eingeben, klicken Sie auf Objekt-ID an Namen des Testfalls anhängen, um die Objekt-ID als Testfallname zu verwenden.

Objekt-ID an Namen des Testfalls anhängen

Aktivieren Sie dieses Kontrollkästchen, wenn der Name des Testfalls die ID des Objekts enthalten soll, das im Testfall enthalten ist. Wenn Sie keinen spezifischen Testfallnamen eingegeben haben, wird die Objekt-ID als Testfallname verwendet.

Objekt-ID

Wenn Sie eine Auswahlliste verwenden, werden Testfälle für alle relevanten Objekte in der Liste erstellt, wobei die IDs für diese Objekte verwendet werden. Da Sie die einzelnen Objekt-IDs nicht auswählen müssen, steht die Dropdown-Liste Objekt-ID nicht zur Verfügung.

Wenn Sie keine Auswahlliste verwenden, wird für jedes Objekt, dessen Objekt-ID Sie aus der Dropdown-Liste auswählen, ein Testfall erstellt.

Hinzufügen Klicken Sie auf diese Schaltfläche, um alle bisher angegebenen Details zum Raster Testfälle auf der rechten Seite hinzuzufügen. Sie können mehrmals auf diese Schaltfläche klicken, um Testfälle zum Raster hinzuzufügen, und die Details im Assistenten jedes Mal ändern, falls erforderlich.
Testfall für Abgrenzungsbereich generieren

Ermöglicht Ihnen die Verwendung von Abgrenzungsbereichen in GMR.

Für jeden Abgrenzungsbereichscode, der in der Auswahlliste Verbindungen für Analyse auswählen gefunden wird, werden alle Verbindungen im Abgrenzungsbereich geschlossen und eine Simulation ausgeführt. Pro Abgrenzungsbereich wird eine Simulation ausgeführt.

Raster Testfälle

Sie können Testfälle direkt in diesem Raster erstellen, oder Sie können das Raster mithilfe des Assistenten auf der linken Seite ausfüllen. Auch wenn Sie den Assistenten verwenden, können Sie die Testfalldetails im Raster ändern und neue Testfälle manuell hinzufügen. Sie können einen Testfall löschen, indem Sie mit der rechten Maustaste auf die (graue) Spalte ganz links klicken und Löschen auswählen.

Testfall Geben Sie einen Namen für den Testfall ein. Alle Testfälle mit demselben Namen werden im selben Lauf angewendet.
Tabelle

Wählen Sie einen Objekttyp aus, für den im aktuellen Netz Instanzen vorhanden sind.

Alternativ können Sie Ausführen und dann einen Parameter (Feld) wählen, der geändert werden kann, wenn aufeinanderfolgende Testfälle implementiert werden.

Objekt-ID Wählen Sie das Objekt für diesen Testfall aus, indem Sie seine ID auswählen. Wenn keine Exemplare des ausgewählten Objekttyps vorhanden sind, ist diese Liste leer.
Feld Wählen Sie den Parameter (Feld), der im Testfall verwendet werden soll.
Wert Wählen Sie den Parameterwert für den Testfall aus, oder geben Sie ihn ein.
CSV-Import Klicken Sie auf diese Schaltfläche, um eine CSV-Datei mit zuvor eingerichteten Testfallinformationen zu importieren.
Zugeordneter CSV-Import Klicken Sie auf diese Schaltfläche, um das Dialogfeld GMR-zugeordneter CSV-Import zu öffnen, in dem Testfälle auf Basis von Komponenten aus einer CSV-Datei oder einem SQL-Ergebnisraster eingerichtet werden können. Diese Testfälle werden in das oben beschriebene Testfallraster übertragen.
CSV-Export Klicken Sie auf diese Schaltfläche, um eine CSV-Datei mit der aktuellen Testfallkonfiguration zu erstellen.

Beispiele für das Erstellen von Testfällen

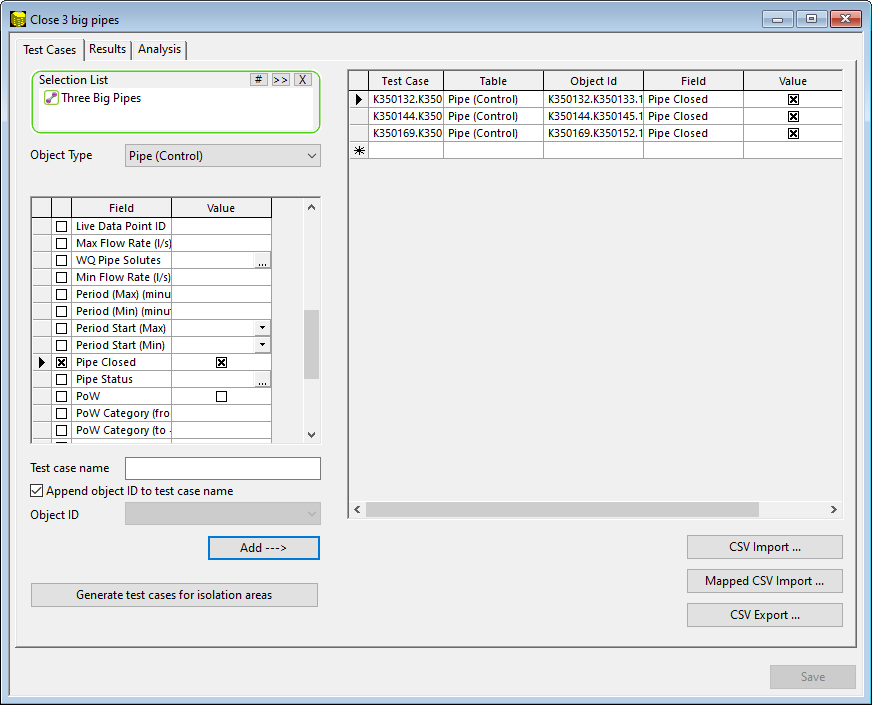

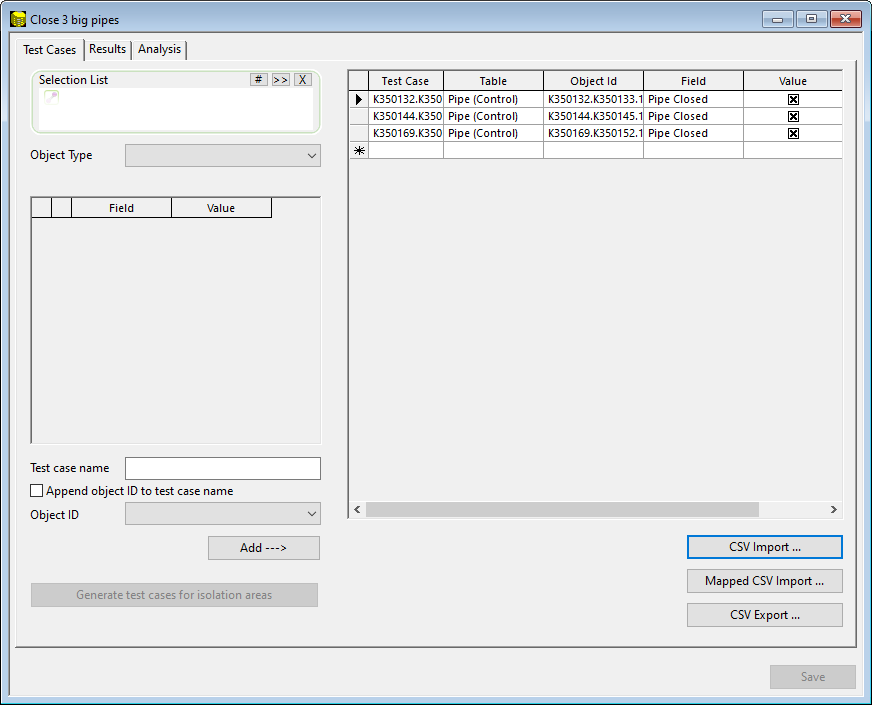

Allgemeiner Mehrfachlauf (GMR) wird durch die Angabe von Testfällen eingerichtet. Die folgende Abbildung zeigt einen sehr einfachen Fall. Es gibt drei Testfälle und damit drei Läufe. Bei jedem Lauf muss ein einzelnes Rohr geschlossen werden, und der Lauf erhält den Namen des Rohrs.

Um diese einfache Liste mit Testfällen zu erstellen, verwenden Sie den Abschnitt Assistent im linken Bereich des Dialogfelds.

  1. Beginnen Sie mit einer Auswahlliste mit drei Rohren. Legen Sie diese im Ablageziel ab.

  2. Wählen Sie im Dropdown-Menü Rohr (Steuerung) aus. Dadurch werden die Felder für die Rohrsteuerung angezeigt.

  3. Suchen Sie nach Rohr geschlossen, und aktivieren Sie das Kontrollkästchen (d.h. geschlossen).

  4. Aktivieren Sie das Kontrollkästchen Objekt-ID an Namen des Testfalls anhängen. Lassen Sie den Namen des Testfalls leer.

  5. Klicken Sie auf Hinzufügen - - >. Es werden drei Testfälle erstellt. Jede erhält den Namen des zugehörigen Rohrs, und jeder Testfall beinhaltet das Schließen des Rohrs.

So fügen Sie mehrere Objekte in einem Testfall hinzu

  1. Beginnen Sie mit einer Auswahlliste mit drei Rohren. Legen Sie diese im Ablageziel ab.

  2. Wählen Sie im Dropdown-Menü Rohr (Steuerung) aus. Dadurch werden die Felder für die Rohrsteuerung angezeigt.

  3. Suchen Sie nach Rohr geschlossen, und aktivieren Sie das Kontrollkästchen (d.h. geschlossen).

  4. Legen Sie den Namen des Testfalls auf RED fest.

  5. Klicken Sie auf Hinzufügen - - >.

Ein einzelner Testfall wird erstellt. Der GMR würde eine einzelne Simulation mit der Bezeichnung RED ausführen, bei der drei Rohre geschlossen sind.

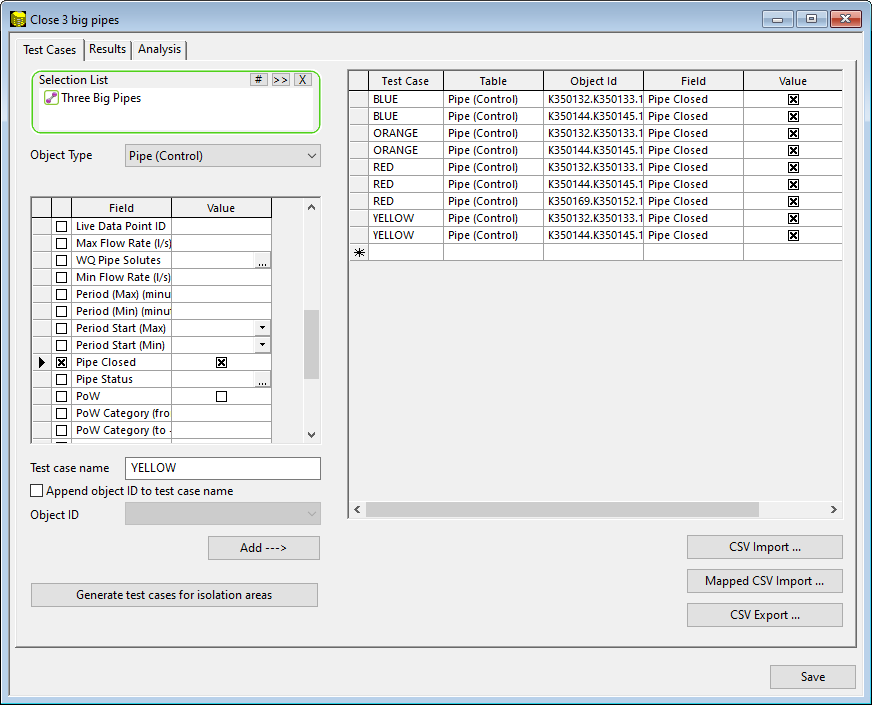

  1. Wiederholen Sie die obigen Schritte, jedoch mit dem Namen YELLOW.

  2. Klicken Sie auf Hinzufügen - - >.

  3. Löschen Sie eine der Zeilen des Testfalls YELLOW.

Jetzt verfügt der GMR über zwei Simulationen mit den Bezeichnungen RED und YELLOW mit drei bzw. zwei Schließvorgängen. Fahren Sie auf diese Weise fort, um zwei weitere Testfälle mit den Namen ORANGE und BLUE zu erstellen.

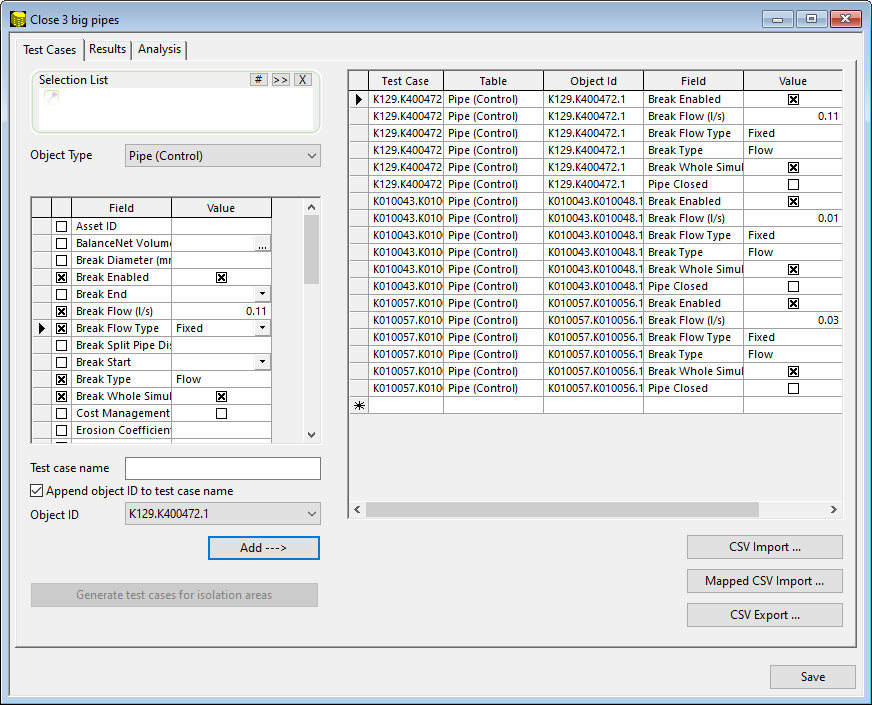

Einrichtung eines komplexeren GMR Nehmen Sie drei Rohre und richten Sie für jedes Rohr einen Berstvorgang ein. Der Berstvorgang umfasst das Festlegen mehrerer Steuerungsfelder. Gehen Sie aber darüber hinaus, und richten Sie drei verschiedene Berst-Größen ein.

  1. Beginnen Sie mit einer Auswahlliste mit drei Rohren. Legen Sie diese im Ablageziel ab.

  2. Wählen Sie im Dropdown-Menü Rohr (Steuerung) aus. Dadurch werden die Felder für die Rohrsteuerung angezeigt.

  3. Legen Sie die Felder für das Bersten fest: Aktivieren Sie das Bersten; für die gesamte Simulation; ein Bersten vom Typ Volumenstrom; ein fester Volumenstrom; ein Durchflusswert von 0.5 l/s. Es gibt also fünf Steuerungsfelder.

  4. Geben Sie für den Testfall den Namen SmallLeak ein, und aktivieren Sie das Kontrollkästchen Objekt-ID an Testfallnamen anhängen.

  5. Klicken Sie auf Hinzufügen - - >.

  6. Ändern Sie den Undichtigkeitswert in 1.0 l/s und ändern Sie den Namen in MediumLeak. Klicken Sie auf Hinzufügen - - >.

Auf diese Weise verfügen Sie über mehrere Testfälle für jedes Objekt. Und jeder Testfall beinhaltet das Festlegen mehrerer Felder.

Wie Sie sehen, bietet der Assistent viel Flexibilität. Darüber hinaus können Sie die Testfälle in eine CSV-Datei exportieren, bearbeiten und wieder importieren. Um eine noch größere Leistung zu erzielen, können Sie SQL verwenden, um eine Tabelle zu generieren, die in das Testfallraster importiert wird. Weitere Informationen finden Sie unter dem Dialogfeld GMR-zugeordneter CSV-Import.

Seite Ergebnisse

Sie können diese Seite verwenden, um einen Teilsatz der Ergebnisse anzugeben, die beibehalten werden sollen. Sie können dies tun, um Speicherplatz zu sparen.

Klicken Sie, um die Seiteneigenschaften anzuzeigen

Element Beschreibung

Testfälle

Testfälle beibehalten, wenn Abfrage Ergebnisse zurückgibt:

Gespeicherte Abfrage

Sie können eine SQL-Abfrage erstellen, die einen Teilsatz der Ergebnisse auswählt. Legen Sie die Abfrage im Feld ab, oder wählen Sie sie mithilfe der Schaltfläche Durchsuchen aus.

Zeit für Abfrage

Sie können ein Datum und eine Uhrzeit auswählen, zu denen die Abfrage ausgeführt werden soll.
TVD-Ergebnisse

Sie können sich dafür entscheiden, alle zeitvariablen Ergebnisse zu verwerfen, weil sie z. B. keinen Speicherplatz belegen sollen.

Sie können bestimmte Kombinationen von Ergebnissen und Zusammenfassungen beibehalten oder verwerfen, z. B. wenn Sie Speicherplatz sparen möchten.

Beispiele für die Ergebnisverarbeitung in GMR

Das Minimum für die Beibehaltung von Ergebnissen ist, den Data Cube der Zusammenfassung (Nur Zusammenfassungsbericht beibehalten) beizubehalten. Dies ermöglicht die Generierung von Rasterberichten, sowie die thematische Einfärbung im GeoPlan. Dieser Zusammenfassungsbericht wird immer beibehalten.

Das andere Extrem ist Alle Ergebnisse für zeitabhängigen Bedarf und einzelne Zusammenfassungen beibehalten. Hiermit wird die Untersuchung einzelner Simulationen ermöglicht, aber natürlich kann das Datenvolumen Leistungs- und Speicherprobleme verursachen.

Ansätze zwischen diesen beiden Extremen sind:

Seite Analyse

Sie können diese Seite verwenden, um Analyseoptionen festzulegen.

Element Beschreibung

Analyse

Simulationsergebnisfelder verwenden Wählen Sie diese Option, um eine Analyse basierend auf den Informationen im Bereich Simulationsergebnisfelder durchzuführen (siehe unten).
Gespeicherte Abfrage verwenden Wählen Sie diese Option, um eine Analyse basierend auf einer gespeicherten Abfrage auszuführen. Geben Sie im Abschnitt Ergebnisabfrage an, welche gespeicherte Abfrage verwendet werden soll.
Simulationsergebnisfelder und gespeicherte Abfrage verwenden Wenn diese Option ausgewählt ist, können Sie die Simulationsergebnisfelder und gleichzeitig eine SQL-Abfrage verwenden.
Keine Wählen Sie diese Option aus, um keine Analyse auszuführen.
Ergebnisabfrage

Nur verfügbar, wenn die Analyseoption auf Gespeicherte Abfrage verwenden eingestellt ist.

Gespeicherte Abfrage Legen Sie ein Abfrageobjekt in diesem Feld ab, oder wählen Sie eines über die Schaltfläche Durchsuchen aus.
Zeit für Abfrage Geben Sie ein Datum und eine Uhrzeit ein, um die Abfrage auszuführen, oder wählen Sie sie aus.
Simulationsergebnisfelder

Nur verfügbar, wenn die Option Analyse auf Simulationsergebnisfelder verwenden eingestellt ist.

Testobjekte verwenden Wählen Sie diese Option aus, um die Ergebnisse für die auf der Seite Testfälle verwendeten Objekte anzuzeigen.
Auswahlliste verwenden

Wählen Sie diese Option aus, um Ergebnisse für einen untergeordneten Satz von Objekten anzuzeigen, die auf der Seite Testfälle verwendet werden, wie in einer Auswahlliste angegeben.

Wenn diese Option ausgewählt ist, legen Sie eine Auswahlliste im Feld Auswahlliste ab, oder wählen Sie sie über die Schaltfläche Durchsuchen aus.

InfoWorks TS-Ergebnisse in Feldern anzeigen Aktivieren Sie diese Option, um diese Ergebnisse in das untenstehende Raster aufzunehmen.
Raster Ergebnisfelder Wählen Sie die Felder aus, die in die Analyse einbezogen werden sollen.
Basissimulation durchführen Eine Basissimulation ist eine Simulation ohne die in dieser Konfiguration angegebenen Änderungen. Aktivieren Sie das Kontrollkästchen, um zusätzlich zu den Simulationen, die Sie auf der Seite Testfälle eingerichtet haben, eine Basissimulation auszuführen. Sie können dies tun, um Vorher- und Nachher-Werte vergleichen zu können.
Servicelevel-Analyse durchführen

Mit dieser Option können Sie eine Servicelevel-Analyse durchführen.

Diese Option ist standardmäßig deaktiviert.

Wenn Sie auf Optionen klicken, wird das Dialogfeld Analyseoptionen für kritische Verbindungen geöffnet, in dem Sie die Optionen für Analysekriterien, minimalen und maximalen Druck, Ereignisbedarfseffizienz und Fehleranzahltyp während einer Simulation einer kritischen Verbindung einrichten können.

Beispiele für die Analyse von GMR-Ergebnissen

Die Registerkarte Analyse bestimmt, welche Werte in die Zusammenfassungstabelle aufgenommen werden. Die Tabelle ist wie folgt aufgebaut:

Name des Testfalls

Name der Objekt-ID Ergebnis 1 Ergebnis 2 Ergebnis 3 Ergebnis 4 Ergebnis N

Die Felder Testfall und Objekt-ID bilden einen Primärschlüssel in der Zusammenfassungstabelle.

Wenn Sie beispielsweise eine Abfrage zum Ausfüllen des Berichts verwenden, könnte Ergebnis-1 der Druck zum Zeitpunkt T1, Ergebnis-2 der Druck zum Zeitpunkt T2 und Ergebnis-3 der maximale Druck sein. Diese Tabelle wird für die endgültige Anzeige im Raster oder im GeoPlan zugeschnitten und angepasst. Die Aggregation erfolgt über die Objekt-ID oder den Namen des Testfalls, um Mindestwerte für Ergebnis-1 oder Höchstwerte für Ergebnis-3 zu erhalten.

Die Zusammenfassungstabelle wird aus bereits vorhandenen Zusammenfassungsfeldern oder aus einer Abfrage erstellt.

Ein Beispiel für eine Abfrage ist unten dargestellt. Diese ist für Rohre ausgelegt. Die Abfrage gibt eine Objekt-ID (als Ergebnisspalte object_id) und eine Ergebnisspalte mit dem Namen SeriousVerse zurück, die 0 oder 1 ist, wenn eine große Anzahl von Volumenstromumkehrungen vorhanden ist. Die Testfall-ID wird automatisch ausgegeben.

select OID AS object_id , IIF( (sim.pctflowf > 20 and sim.pctflowf < 80 and sim.vnegmax < -0.15 and sim.vposmax > 0.15 and sim.reversal > 10),1,0) AS SeriousResersval

Die Zusammenfassungstabelle enthält drei Spalten: test_case, object_id, SeriousReveral

Schaltfläche Speichern

Klicken Sie hier, um die Konfiguration zu speichern.
