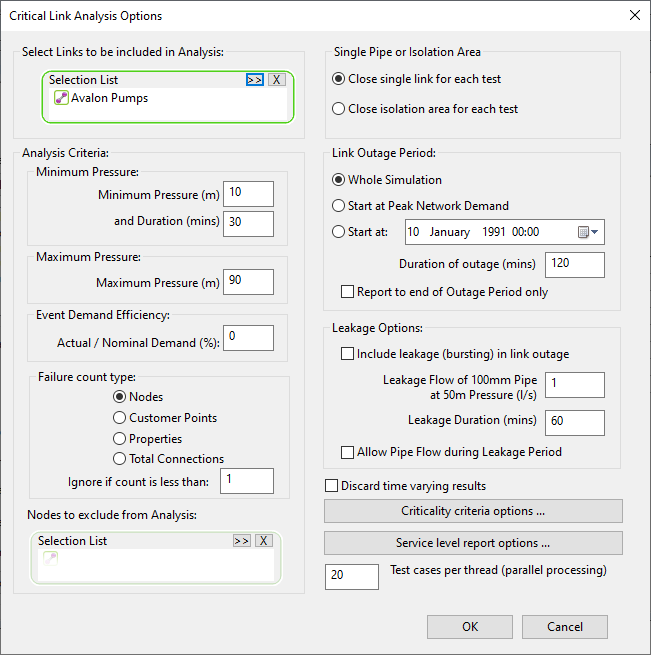

Verbindungen für Analyse auswählen
|
|
Auswahlliste (Ablageziel)
|
Verwenden Sie Ziehen und Ablegen oder die Schaltfläche Durchsuchen, um eine Auswahlliste der zu analysierenden potenziell kritischen Verbindungen hinzuzufügen.
|
 Durchsuchen
|
Klicken Sie hier, um ein Dialogfeld zu öffnen, in dem Sie einen Lauf auswählen können.
|
 Löschen
|
Klicken Sie hier, um den Eintrag im Feld Lauf zu löschen.
|
|
|

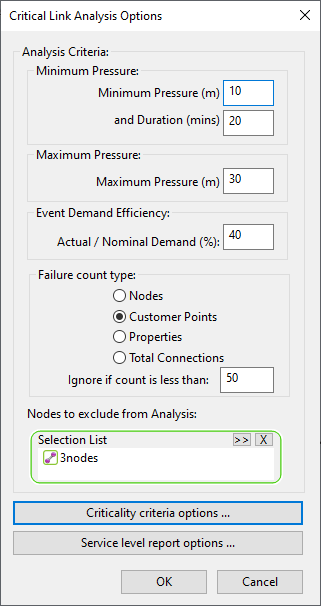

Analysekriterien
|
|
Min. Druck und Dauer
|
Wenn der Druck im Netz mindestens für die Dauer der Simulation unter den minimalen Druck fällt, wird die Testverbindung als kritische Hauptleitung betrachtet, und die Ergebnisse für diese Verbindung werden gespeichert.
|
|
Max. Druck
und
Dauer
|
Wenn der Druck im Netz mindestens für die angegebene Dauer den maximalen Druck überschreitet, wird die Testverbindung als kritische Hauptleitung betrachtet, und die Ergebnisse für diese Verbindung werden gespeichert.
|
|
Ereignisbedarfseffizienz
|
Wenn das durchschnittliche Verhältnis von tatsächlichem zu nominalem Bedarf während der Simulation kleiner ist als der angegebene tatsächliche/nominale Bedarf, wird die Testverbindung als kritische Hauptleitung betrachtet, und die Ergebnisse für diese Verbindung werden gespeichert.
|
|
Fehleranzahltyp
|
Legen Sie den Elementtyp fest, bei dem Fehler bewertet werden sollen:
Wenn die Anzahl der vom Rohrfehler betroffenen Elemente kleiner ist als die im Feld Ignorieren, wenn Anzahl kleiner als angegebene Zahl ist, wird der Fehler ignoriert.
|
|
Aus Analyse auszuschließende Knoten
|
Verwenden Sie Ziehen und Ablegen oder die Schaltfläche Durchsuchen, um eine Auswahlliste von Knoten hinzuzufügen, die bei der Analyse potenziell kritischer Verbindungen ausgeschlossen werden sollen.
Diese Knoten werden nicht anhand der Kriterien für minimalen Druck, maximalen Druck und tatsächlichen/nominalen Bedarf geprüft. Dies kann dazu führen, dass die Testverbindung eine Analyse besteht, die möglicherweise fehlgeschlagen wäre, wenn Knoten nicht ausgeschlossen worden wären.
|
|
| Einzelnes Rohr oder Abgrenzungsbereich
|
Wählen Sie, ob eine einzelne Verbindung oder eine Gruppe von Verbindungen in einem Abgrenzungsbereich für die Analyse geschlossen werden soll.
|
Einzelne Verbindung für jeden Test schließen
|
Jede Verbindung, die in der Auswahlliste Verbindungen für Analyse auswählen enthalten ist, wird separat geschlossen und eine Simulation ausgeführt. Für jede ausgewählte Verbindung wird ein Simulationslauf durchgeführt.
|
|
Abgrenzungsbereich für jeden Test schließen
|
Für jeden Abgrenzungsbereichscode, der in der Auswahlliste Verbindungen für Analyse auswählen gefunden wird, werden alle Verbindungen im Abgrenzungsbereich geschlossen und eine Simulation ausgeführt. Pro Abgrenzungsbereich wird eine Simulation ausgeführt.
|
|
|
Verbindungsausfallzeitraum
|
|
Gesamte Simulation
|
Ein Verbindungsausfall wird während der gesamten Simulation angewendet.
|
|
Bei Spitzenbedarf des Netzes starten
|
Der Verbindungsausfall beginnt bei Spitzenbedarf im Netz, der anhand des im Lauf verwendeten Bedarfsdiagramms ermittelt wird.
|
|
Startzeit:
|
Geben Sie ein Startdatum und eine Startzeit für den Verbindungsausfall ein. Diese Zeit muss innerhalb der Start- und Endzeiten des Laufs liegen.
|
|
Ausfalldauer
|
Die Ausfallzeit für die Testverbindung. Dieses Feld wird nur bei Verwendung der Optionen Bei Spitzenbedarf des Netzes starten und Startzeit: Datum/Uhrzeit.
|
|
Bericht nur bis Ende der Ausfallzeit
|
Aktivieren Sie dieses Kontrollkästchen, um Simulationsergebnisse für kritische Verbindungen nur vom Start der Simulation bis zum Ende des Verbindungsausfallzeitraums zu speichern.
|
|
| Undichtigkeitsoptionen
|
|
Undichtigkeit (Bersten) in Verbindungsausfall einschließen
|
Aktivieren Sie dieses Kontrollkästchen, um eine Undichtigkeit, die ein Bersten am Mittelpunkt der Testverbindung ab dem Beginn der Ausfallperiode darstellt, für die Undichtigkeitsdauer einzubeziehen.
(Nur aktiviert, wenn die Option Einzelne Verbindung für jeden Test schließen verwendet wird.)
|
|
Undichtigkeitsvolumenstrom von [100 mm Rohr] bei [50 m] Druck [Einheiten]
|
Undichtigkeitsrate für ein Referenzrohr mit einem Durchmesser von 100 mm bei einem Druck von 50 m.
Für jede Prüfverbindung wird die Undichtigkeitsrate als Funktion des Prüfverbindungsdurchmessers dividiert durch den Referenzdurchmesser skaliert.
Die Undichtigkeit wird durch den Ist-Druck/Standarddruck unter Verwendung des Standard-Öffnungsverhaltens bestimmt.
Q =Cd
A (2gH)0.5
Dabei gilt
Q ist der Durchfluss.
Cd ist der Durchflusskoeffizient.
A ist die Querschnittsfläche des Rohrs.
g ist die Beschleunigung aufgrund der Schwerkraft.
H ist die effektive Energiehöhe.
Die berechnete Undichtigkeit wird gleichmäßig auf die Testverbindungs-Endknoten angewendet und zu einem eventuell vorhandenen Undichtigkeitsbedarf addiert. Falls einer der Endknoten der Testverbindung kein Basisknoten ist, wird die berechnete Undichtigkeit nicht zwischen den Endknoten aufgeteilt, sondern nur auf den Basisknoten angewendet.
|
|
Undichtigkeitsdauer (Min.)
|
~
|
|
Rohrvolumenstrom während Undichtigkeit zulassen
|
Aktivieren Sie dieses Kontrollkästchen, um den Volumenstrom durch die Testverbindung ab dem Beginn des Ausfallzeitraums für die Undichtigkeitsdauer zuzulassen.
Ist dieses Kontrollkästchen deaktiviert, wird die Testverbindung als geschlossen betrachtet.
(Nur aktiviert, wenn die Option Einzelne Verbindung für jeden Test schließen verwendet wird.)
|
|
|
Zeitvariable Ergebnisse verwerfen
|
Aktivieren Sie dieses Kontrollkästchen, um zeitvariable Ergebnisse zu verwerfen. Dies spart viel Platz, wenn Sie sich nur für die Zusammenfassung interessieren.
Wenn dieses Kontrollkästchen aktiviert ist, ist der Lauf nur für die Aktualisierung der Kritikalität von Nutzen: Wenn die Basissimulation geöffnet wird, wird nicht versucht, den Servicelevel-Bericht zu öffnen (hierzu wird eine Meldung angezeigt).
Sie aktualisieren die Kritikalität mit der Option Kritikalität aktualisieren im Menü Netz. Siehe Dialogfeld Kritikalität aktualisieren.
|
| Optionen für Kritikalitätskriterien
|
Klicken Sie auf diese Option, um die Kriterien anzuzeigen und zu bearbeiten, die bei der Bestimmung der Kritikalitätsklassen verwendet werden sollen. Siehe Dialogfeld Kritikalitätskriterien.
|
| Optionen für Servicelevel-Bericht
|
Klicken Sie auf diese Option, um die Einstellungen für den Servicelevel-Zusammenfassungsbericht anzuzeigen und zu bearbeiten. Siehe Dialogfeld Servicelevel – Zusammenfassung.
|
| Testfälle pro Thread (Parallelverarbeitung)
|
Die Simulation wird für eine bestimmte Anzahl von Testfällen ausgeführt.
Ideal ist es, diese exakt auf die verfügbaren Prozessorkerne aufzuteilen (z. B.: bei 200 Testfällen auf einem Achtkern-Rechner wäre die ideale Einstellung 25 Testfälle pro Thread).
|
