In diesem Dialogfeld können Sie Parameter für eine InfoWorks TS-Simulation einrichten.
Das Dialogfeld wird in folgenden Fällen über die Ansicht Hydraulischen Lauf planen angezeigt:
- InfoWorks TS wird zuerst in der Dropdown-Liste Lauftyp ausgewählt.
- Die Schaltfläche Optionen wird angeklickt, während der Lauftyp InfoWorks TS bereits ausgewählt ist.

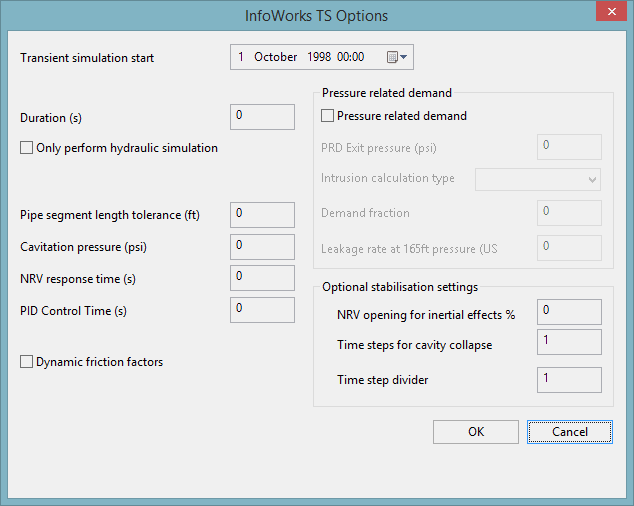

Bild anzeigen
| Feld | Beschreibung |
|---|---|
| Start transiente Simulation |
Datum und Uhrzeit des Starts der transienten Simulation. Zu diesem Zeitpunkt wird ein transienter hydraulischer Snapshot ausgeführt, um Nicht-Konvergenzen zu identifizieren, die durch das Umschalten auf transiente hydraulische Bedingungen verursacht werden. Wenn die Validierung des transienten hydraulischen Snapshots fehlschlägt, wird die transiente Simulation nicht ausgeführt. |
| Dauer |
Dauer der transienten Simulation in Sekunden |
| Nur hydraulische Simulation durchführen |
Aktivieren Sie diese Option, um nur die grundlegende hydraulische Simulation und den transienten hydraulischen Snapshot auszuführen |
| Rohrsegment-Längentoleranz |
Zulässiger Fehler für Rohrsegmentierung durch die Anstiegs-Engine. Rohrlängen im Modell können bis zu dem in diesem Feld angegebenen Wert angepasst werden, um eine vereinfachte Systemanalyse zu ermöglichen. |
| Kavitationsdruck |
Lokaler Druck, der zu Verdampfung führt (Vorgabe -10.122 m) |
| Rückschlagventil – Reaktionszeit |
Benötigte Zeit für den Übergang der Rückschlagventil-Netzobjekte von vollständig geöffnet zu vollständig geschlossen |
| PID-Kontrollzeit |
PID-Abtastzeit. Weitere Informationen finden Sie unter InfoWorks TS-Simulationen (Transient System). |
| Dynamische Reibungsfaktoren |
Wenn diese Option aktiviert ist, wandelt InfoWorks Widerstandswerte (Druckverlust/Volumenstrom2) für Änderungen des Volumenstromwerts in jedem Rohr um. Die Konvertierung wird bei jeder Iteration der Simulation neu bewertet. Ist diese Option nicht aktiviert, konvertiert InfoWorks den Widerstandswert einmal für jedes Rohr mithilfe von Widerstandswerten, die aus dem hydraulischen Lauf vor dem Anstieg ermittelt wurden. |
| Druckbezogener Bedarf |
Aktivieren Sie diese Option, um Bedarf an Knoten während der transienten Simulation als druckbezogenen Bedarf auf Basis des Standardöffnungsverhaltens zu modellieren. |
| PRD-Austrittsdruck |
Aktiviert, wenn die Option Druckbezogener Bedarf aktiviert ist. Angenommener Druck am Austrittsbereich für druckbezogenen transienten Bedarf. Dieser Druck wird mit dem Druck am Knoten verglichen, um die Varianz beim Bedarf zu ermitteln. Vorgabewert = 0 (atmosphärischer Druck) |
| Eindringberechnungstyp |
Aktiviert, wenn die Option Druckbezogener Bedarf aktiviert ist. Wählen Sie die Option zum Berechnen des Rückeindringens von Flüssigkeit in das System aus, wenn der PRD-Austrittsdruck den Rohrdruck überschreitet:
|
| Bedarfsanteil |
Aktiviert, wenn Eindringberechnungstyp auf Bedarfsanteil festgelegt ist. Anteil des Bedarfs im Netz, z. B. entspricht ein Wert von 0.1 10 % des Netzbedarfs. Aus diesem Wert wird für jeden Bedarfsknoten eine Undichtigkeitskonstante berechnet, die diesen Teil des Volumenstroms mit dem Anfangsdruck abführt. Nehmen Sie beispielsweise an, dass an einem Knoten, an dem der Bedarf 10 l/s bei einem Druckunterschied von 64 m beträgt, 1 l/s (10 % des Bedarfs) durch eine Öffnung austritt. Die Undichtigkeitskonstante wird mithilfe folgender Beziehung berechnet: Q(Undichtigkeit) = Lc*(Druckdifferenz)0.5 In diesem Beispiel gilt: Lc = 1/(64)^0.5 = 0.125 |
| Undichtigkeitsrate bei 50 m Druck |
Aktiviert, wenn Eindringberechnungstyp auf Undichtigkeitsvolumenstrom festgelegt ist. Undichtigkeitsrate für ein Referenzrohr bei 50 m Druck. Die Undichtigkeitskonstante wird mithilfe folgender Beziehung berechnet: Q(Undichtigkeit) = Lc*(Druckdifferenz)0.5 Für einen Undichtigkeitsvolumenstrom Q ist der entsprechende Wert für Lc = Q/(50)^0.5 |
| Rückschlagventil – Öffnung für Trägheitseffekte |
Wert zwischen 0 und 1, der zum Modellieren von Trägheitseffekten des Ventiltellers oder der Klappe verwendet wird, wobei 0 für keine Trägheitseffekte steht. Wenn sich das Rückschlagventil im Schließmodus befindet (aufgrund der Gegenströmung durch das Ventil) und das Rückschlagventil-Öffnungsverhältnis größer als der hier eingegebene Wert ist, schließt das Rückschlagventil auch dann weiter, wenn sich die Volumenstromrichtung in Vorwärtsrichtung ändert. Mit dieser Einstellung können Druckspitzen reduziert werden. |
| Zeitschritte bis Kavitätszusammenbruch |
Ganzzahl, die die Anzahl der Zeitinkremente für das vollständige Zusammenbrechen einer Dampfkavität darstellt. Wenn kein Wert angegeben ist, wird ein Zeitinkrement von 1 verwendet. Wird verwendet, um die Auswirkungen des Kavitätszusammenbruchs abzumildern und übermäßige Druckspitzen zu vermeiden. |
| Zeitschrittunterteilung |
Ganzzahlwert, mit dem berechnete Anstiegszeitschritte in kleinere Inkremente unterteilt werden. Kann erforderlich sein, wenn hochfrequente periodische Störungen auftreten. |
