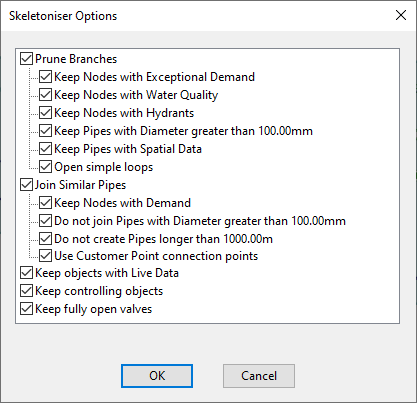

Im Dialogfeld Skeletoniser-Optionen können Sie angeben, welche Knoten und Verbindungen bei der Skelettierung berücksichtigt werden sollen.
Klicken Sie in der Skeletoniser-Ansicht auf die Schaltfläche Optionen, um das Dialogfeld anzuzeigen.
Ausführliche Informationen zum Skelettierungsprozess finden Sie unter Skeletoniser.
Dialogfeldoptionen
Die Optionen variieren je nachdem, ob ein Steuerungsdatensatz geöffnet ist.
Mit Steuerungsdaten
- Die Option zum Beibehalten von Rohren mit verknüpften Echtzeitdaten ist verfügbar (d. h. Rohre mit zugehörigen Echtzeitdaten werden vom Skelettierungsprozess ausgeschlossen).
- Die Option zum Beibehalten von Knoten oder Verbindungen mit verknüpften Steuerungen ist verfügbar (d. h. Objekte mit zugehörigen Steuerungsdaten werden aus dem Skelettierungsprozess ausgeschlossen).
- Die Option zum Beibehalten vollständig geöffneter Ventile ist verfügbar (d. h. wenn diese Option deaktiviert ist, werden alle vollständig geöffneten Ventile mit zugehörigen Steuerungsdaten mit den angrenzenden Rohren zusammengeführt).
Stutzen von Strängen
- Der maximale Durchmesser des Rohrs, das beim Stutzen berücksichtigt wird, kann definiert werden.
- Die Option zum Öffnen einfacher Schleifen ist verfügbar.
- Der Benutzer kann die folgenden Rohre vom Stutzen ausschließen:
- Rohre, die mit Knoten verbunden sind, die mit außergewöhnlichem Bedarf verknüpft sind
- Rohre, die mit Knoten verbunden sind, die mit Wasserqualitätsparametern verknüpft sind
- Rohre, die mit Knoten verbunden sind, die mit Hydrantenbetrieb verknüpft sind
Anmerkung: Diese Option schließt Knoten mit Hydranten und normale Knoten mit Hydrantenvolumenstrom aus.
- Rohre, denen raumbezogene Daten zugewiesen sind
Verbinden ähnlicher Rohre
- Die Knoten mit Bedarf, die für die Zusammenführung berücksichtigt werden, können definiert werden.
- Wenn eine Simulation im Feld Simulation abgelegt wird und der Zeitschritt in der Skeletoniser-Ansicht ausgewählt wird, wird der Knoten mit Bedarf basierend auf der Volumenstromrichtung am ausgewählten Zeitschritt (Knoten stromaufwärts oder stromabwärts) zusammengeführt. Wenn in der Skeletoniser-Ansicht keine Simulation abgelegt wird, wird der Knoten mit Bedarf mit dem nächstgelegenen Knoten zusammengeführt.
- Wenn das Feld Dominante Volumenstromrichtung verwenden ausgewählt ist, verwendet der Skeletoniser die dominante Volumenstromrichtung. Die dominante Volumenstromrichtung wird durch den höheren Wert in den Feldern Prozent Zeit Volumenstrom vorwärts und Prozent Zeit Volumenstrom rückwärts in der Tabellenansicht Verbindungsergebnisse bestimmt. Bei null oder gleichen Werten geht der Skeletoniser davon aus, dass der Volumenstrom vorwärts verläuft (normale Volumenstromrichtung). Wenn dieses Kontrollkästchen aktiviert ist, wird die Zeitschrittauswahl deaktiviert.
- Der maximale Durchmesser des Rohrs, das beim Zusammenführen berücksichtigt wird, kann definiert werden.
- Die maximale Länge des Rohrs, das beim Zusammenführen erstellt wird, kann definiert werden.
- Die Kundenpunkte, die beim Zusammenführen berücksichtigt werden, können definiert werden. Der Kundenpunkt wird zum nächstgelegenen Knoten verschoben. Wenn die Option deaktiviert ist, werden alle Kundenpunkte für einen Knoten zum selben Knoten stromaufwärts oder stromabwärts verschoben, auch wenn dies möglicherweise nicht der nächstgelegene Knoten ist.
Ohne Steuerungsdaten
Ohne einen Steuerungsdatensatz, der mit dem Netz verknüpft ist, sind die folgenden Optionen nicht verfügbar:
- Die Optionen zum Beibehalten von Rohren, die mit Knoten verbunden sind, mit denen Steuerungsdaten verknüpft sind (z. B. außergewöhnlicher Bedarf, Wasserqualitätsparameter oder Hydrantenbetrieb).
- Die Option zum Beibehalten von Rohren, mit denen Echtzeitdaten verknüpft sind.
- Die Option zum Beibehalten von Knoten oder Verbindungen mit zugehörigen Steuerelementen.
Einfache Schleifen
Die Option zum Öffnen einfacher Schleifen während des Skelettierungsprozesses steht im Dialogfeld Skeletoniser-Optionen zur Verfügung.
Eine einfache Schleife ist eine Schleife ohne Verbindungen. Ein Beispiel für eine einfache Schleife ist unten dargestellt. In diesem Beispiel werden alle hervorgehobenen Verbindungen skelettiert, wenn die Option Einfache Schleifen öffnen aktiviert ist, vorausgesetzt, die Verbindungen entsprechen anderen ausgewählten Optionen.
Beispiel für eine einfache Schleife
