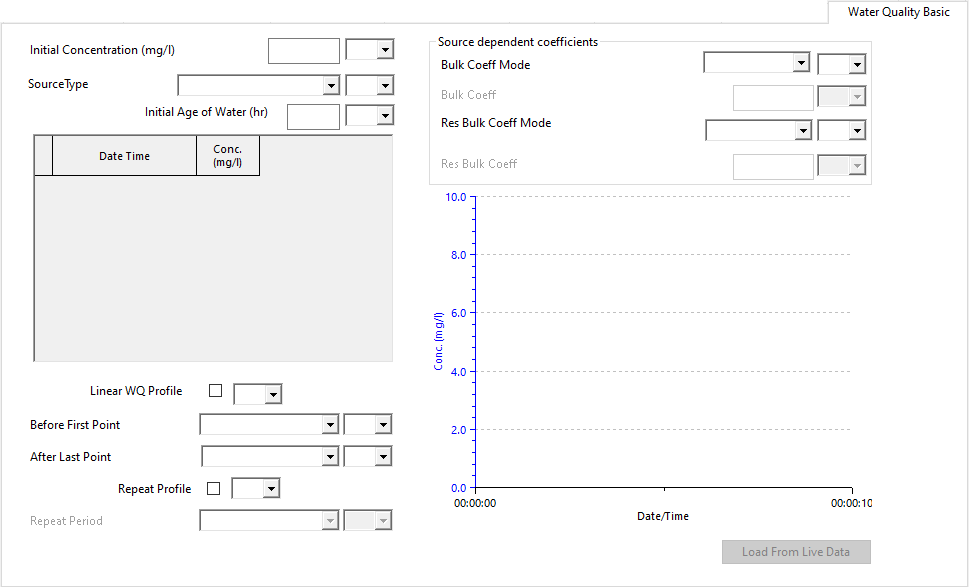

Seite Wasserqualität – Profil

Auf dieser Seite können Sie ein grundlegendes Wasserqualitätsprofil sowie Massenkoeffizientenwerte für Knoten anzeigen und bearbeiten, an denen Wasser in das System eintreten kann.

Die Seite wird angezeigt, wenn Sie im Eigenschaftenblatt eines konstanten Wasserspiegels mit Steuerungsdaten auf die Registerkarte Wasserqualität – Basis klicken.

Es gibt zwei Möglichkeiten zum Festlegen der Eingabeschadstoffkonzentration für einen Knoten:

• Im Feld Anfangskonzentration können Sie eine Eingabekonzentration festlegen, die zu Beginn der Simulation angewendet wird.
• Im Raster können Sie eine Reihe von variablen Schadstoffkonzentrationen/Massenzuflüssen am Knoten für die Simulation eingeben.

Anmerkung: Wenn sowohl eine Anfangskonzentration als auch eine Reihe von zeitabhängigen Konzentrationen eingegeben wurden, haben die zeitabhängigen Konzentrationen Vorrang.

Vorgabemäßig wird keine Interpolation zwischen Datenpunkten verwendet. Jeder in das Raster eingegebene Konzentrationswert wird bis zum nächsten Datums-/Uhrzeiteintrag oder bis zum Ende der Simulation beibehalten. Aktivieren Sie das Kontrollkästchen für das Profil WQ – linear, um zwischen Datenpunkten eine lineare Interpolation durchzuführen.

Optionen zum Erweitern des Profils außerhalb der eingegebenen Datums-/Uhrzeitwerte

Die Seite enthält Optionen zum Erweitern des Profils außerhalb der eingegebenen Datums- und Uhrzeitwerte.

Option	Beschreibung
Vor erstem Punkt	Zurück verlängern Der erste Wert im Raster wird zurück bis zum Beginn der Simulation (und des Wiederholungszeitraums bei wiederholten Profilen) erweitert. Zurück extrapolieren Gilt nur für lineare Profile: Die ersten beiden Werte im Raster werden zur Extrapolation bis zum Beginn der Simulation (und des Wiederholungszeitraums bei wiederholten Profilen) verwendet. Anmerkung: Wenn die Option Zurück extrapolieren für ein nicht lineares Profil ausgewählt ist, wird das Profil zurück verlängert. Null/Unverändert Der Wert null bzw. Aus wird vom Beginn der Simulation bis zum Datum und zur Uhrzeit des ersten Werts im Raster (und vom Anfang des Wiederholungszeitraums bei wiederholten Profilen) angewendet.
Nach letztem Punkt	Vorwärts verlängern Der letzte Wert im Raster wird bis zum Ende der Simulation oder des Wiederholungszeitraums erweitert. Vorwärts extrapolieren Gilt nur für lineare Profile: Die letzten beiden Werte im Raster werden zur Extrapolation bis zum Ende der Simulation oder des Wiederholungszeitraums verwendet. Anmerkung: Wenn die Option Zurück extrapolieren für ein nicht lineares Profil ausgewählt ist, wird das Profil vorwärts verlängert.
Kontrollkästchen Profil wiederholen	Wenn diese Option aktiviert ist, wird ein Profil (ab 00:00 für den ausgewählten Wiederholungszeitraum) während der Simulation wiederholt. Wichtig: Wenn sich bei Verwendung der Option Profil wiederholen das definierte Profil über den ausgewählten Wiederholungszeitraum erstreckt, wird das Profil nicht wiederholt.
Wiederholungszeitraum	Profilperiode, die während der Simulation wiederholt wird, wenn das Kontrollkästchen Profil wiederholen aktiviert ist

Optionen für den Quelltyp der Wasserqualität

Der Quelltyp bestimmt die Methode, mit der das im Wasserqualitätsraster definierte Profil während einer Simulation der Wasserqualität auf das Netz angewendet wird.

Quelltyp	Beschreibung
Feste Konzentration	Die Konzentration an einem Knoten wird auf das im Wasserqualitätsraster definierte Profil festgelegt. Bei Reservoirknoten wird das Konzentrationsprofil auf das in das Reservoir eintretende Wasser angewendet. Am Reservoirknoten kann es zu einer Vermischung kommen. Weitere Informationen finden Sie unter "Mischsteuerungen für die Wasserqualität". Tipp: Verwenden Sie einen Konzentrationswert von <0 im Profil, um die Konzentrationsquelle auszuschalten und zuzulassen, dass anhand des Zuflusses von stromaufwärts gelegenen Rohren die Konzentration am Knoten festgelegt wird.
Zusätzliche Konzentration	Das im Wasserqualitätsraster definierte Konzentrationsprofil wird zusätzlich zur berechneten Konzentration auf das aus dem Knoten austretende Wasser angewendet.
Konzentrationsverstärker	Die Konzentration im aus dem Knoten austretenden Wasser wird auf das im Wasserqualitätsraster definierte Profil festgelegt (vorausgesetzt, die während der Simulation berechnete Konzentration ist geringer als die definierte Konzentration).
Zusätzlicher Massenstrom	Das im Wasserqualitätsraster definierte Massenstromprofil wird zusätzlich zur berechneten Konzentration auf das aus dem Knoten austretende Wasser angewendet.

Optionen für quellenabhängige Koeffizienten

In den Datenfeldern für quellenabhängige Koeffizienten können Sie Parameter für Massenkoeffizienten angeben, die während einer Simulation der Wasserqualität auf das am Knoten in das System eintretende Wasser angewendet werden.

Datenfeld	Beschreibung
Massenkoeff.-Modus	Methode zur Anwendung des Massenkoeffizienten auf Wasser, das am Knoten in das System eintritt: Nicht aktiv Der Massenkoeffizient für den Knoten wird nicht auf das Wasser angewendet, das am Knoten in das System gelangt. Die für die einzelnen Rohre festgelegten WQ-Massenkoeffizientenwerte werden zur Berechnung der Konzentrationsänderung verwendet. Ersetzen Der am Knoten angegebene Massenkoeffizient überschreibt die WQ-Massenkoeffizientenwerte, die bei der Berechnung der Konzentrationsänderung für einzelne Rohre angegeben werden. Skalieren Der am Knoten angegebene Massenkoeffizient wird als Multiplikationsfaktor auf WQ-Massenkoeffizientenwerte angewendet, die für einzelne Rohre angegeben sind.
Massenkoeff.	Parameter der Reaktionsgeschwindigkeit, der zur Berechnung der Konzentrationsänderung einer Substanz bei der Reaktion mit dem Material im Massenstrom verwendet wird. Der hier angegebene Wert wird auf das Wasser angewendet, das am Knoten in das System eintritt. Der Massenkoeffizient hat einen positiven Wert, wenn die Konzentration der Substanz mit der Zeit zunimmt, und einen negativen Wert, wenn die Konzentration mit der Zeit abgebaut wird.
Aufl. Massenkoeff.-Modus	Methode zur Anwendung des Auflösungsmassenkoeffizienten auf Wasser, das am Knoten in das System eintritt: Nicht aktiv Der Auflösungsmassenkoeffizient für den Knoten wird nicht auf das Wasser angewendet, das am Knoten in das System gelangt. Die für die einzelnen Reservoire festgelegten Werte des WQ-Reaktionskoeffizienten werden zur Berechnung der Konzentrationsänderung verwendet. Ersetzen Der am Knoten angegebene Auflösungsmassenkoeffizient überschreibt die Werte des WQ-Reaktionskoeffizienten, die bei der Berechnung der Konzentrationsänderung in einzelnen Reservoiren angegeben werden. Skalieren Der am Knoten angegebene Auflösungsmassenkoeffizient wird als Multiplikationsfaktor auf die WQ-Reaktionskoeffizientenwerte angewendet, die für einzelne Reservoire angegeben sind.
Aufl. Massenkoeff.	Parameter der Reaktionsgeschwindigkeit, der zur Berechnung der Konzentrationsänderung einer Substanz bei der Reaktion mit dem Material im Reservoir verwendet wird. Der hier angegebene Wert wird auf das Wasser angewendet, das am Knoten in das System eintritt. Der Massenkoeffizient hat einen positiven Wert, wenn die Konzentration der Substanz mit der Zeit zunimmt, und einen negativen Wert, wenn die Konzentration mit der Zeit abgebaut wird.

Option zur Verwendung von Echtzeitdaten

Sie können Echtzeitdaten laden, indem Sie auf die Schaltfläche Aus Echtzeitdaten laden klicken und das Dialogfeld Mit Echtzeitdaten verknüpfen verwenden, um die Quelle auszuwählen und das Wasserqualitätsraster zu aktualisieren.

Anmerkung: Wenn die Daten in der Echtzeitdatendatei nicht mit den Steuerungsdaten kompatibel sind, werden Sie gewarnt, und es werden keine Änderungen vorgenommen.

Wenn Sie die Aktualisierung abgeschlossen haben, schließen Sie das Dialogfeld über die Schaltfläche X in der oberen rechten Ecke.

Option zum Löschen des Rasters Wasserqualität – Profil

Die Schaltfläche Löschen im Dialogfeld Mit Echtzeitdaten verknüpfen bietet eine schnelle Methode zum Löschen des Rasters.
