Para trabajar con aplicaciones de estilo de color de la nube de puntos y esquemas de color

Cómo seleccionar aplicaciones de estilo de la nube de puntos y asignar esquemas de color.

Seleccionar una aplicación de estilo de color

1. Seleccione una nube de puntos.
2. Haga clic en la ficha contextual Nube de puntos > grupo Visualización > menú desplegable Aplicación de estilo de color y elija una opción de aplicación de estilo.
   Buscar
   • Colores de exploración. Esta opción muestra puntos con los colores reales capturados originalmente durante el proceso de exploración mediante una cámara incorporada en el escáner.
   • Color de objeto. Esta aplicación de estilo asigna la propiedad de color del objeto de nube de puntos a todos los puntos de esa nube.
   • Normal. Esta opción asigna colores a los puntos en función de la dirección de las normales de los puntos.
   • Intensidad. Esta opción asigna colores a los puntos en función de su valor de intensidad de devolución del pulso láser.
   • Elevación. Esta aplicación de estilo asigna colores en función de sus valores Z.
   • Clasificación. Esta opción asigna colores a cada punto en función de su clasificación.

Nota: Para Intensidad, Elevación y Clasificación, la aplicación de estilo se basa en los esquemas de color asignados en el cuadro de diálogo Asignación de color de la nube de puntos (comando ASIGNCOLORNUBEPUNTOS). Si los datos necesarios no existen en la nube de puntos, la opción aparece atenuada en el menú desplegable Aplicación de estilo.

Asignar un esquema de color

1. Seleccione una nube de puntos.
2. Haga clic en la ficha contextual Nube de puntos > grupo Visualización > lista desplegable Esquema de color y elija un esquema de color.
   Buscar
   Nota: La aplicación de estilo de color de la nube de puntos seleccionada debe establecerse en Intensidad, Elevación o Clasificación para cambiar el esquema de color.

Personalizar un esquema de color

Para la aplicaciones de estilo de intensidad y elevación, se puede editar la banda de colores o la rampa de degradado para un esquema de color y cambiar los valores de rango mínimo/máximo a los que se aplica la rampa de colores. Para la aplicación de estilo de clasificación, se puede asignar el color que se mostrará para cada categoría de clasificación.

Personalizar el esquema de color para las aplicaciones de estilo de intensidad y elevación

1. Seleccione una nube de puntos.
2. Haga clic en la ficha contextual Nube de puntos > grupo Visualización > Asignación de colores. Buscar

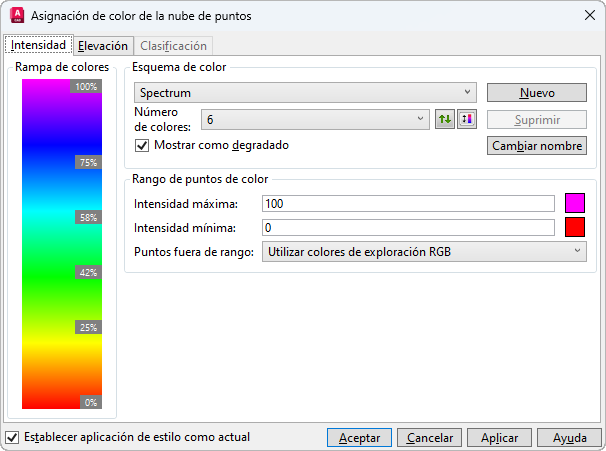

3. En el cuadro de diálogo Asignación de color de la nube de puntos, haga clic en la ficha Intensidad o Elevación.

4. Edite los parámetros del esquema de color, los colores individuales de la rampa de colores o el intervalo de puntos según sea necesario.
5. Haga clic en Aceptar.

Personalizar el esquema de color para la aplicación de estilo de clasificación

1. Seleccione una nube de puntos.
2. Haga clic en la ficha contextual Nube de puntos > grupo Visualización > Asignación de colores. Buscar

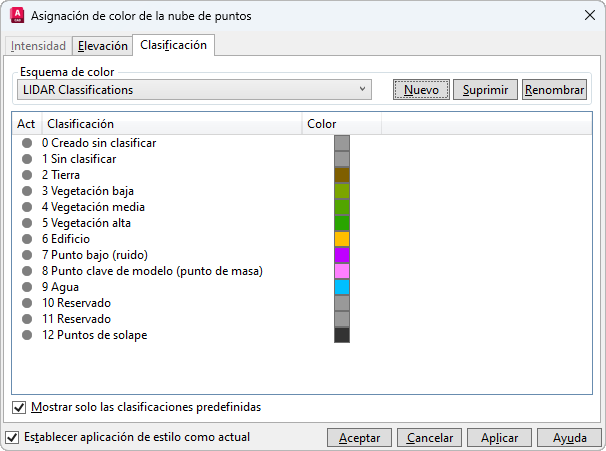

3. En el cuadro de diálogo Asignación de color de la nube de puntos, haga clic en la ficha Clasificación.

4. Para controlar la visualización de los puntos de la nube de puntos correspondientes a cada clasificación, haga clic en el icono de activación/desactivación de la visualización.
5. Para cambiar el color asignado a una clasificación, haga clic en la muestra de color correspondiente y seleccione un color nuevo.
6. Haga clic en Aceptar.
