Cualquier archivo de dibujo puede insertarse en el dibujo actual como referencia externa o refX.
Al enlazar un archivo de dibujo como refX, se vincula el dibujo al que se hace referencia con el dibujo actual. Los cambios que se realicen en el dibujo al que se hace referencia se mostrarán en el dibujo actual cuando este se abra o se vuelva a cargar.
Se puede enlazar un archivo dibujo como refX a varios dibujos al mismo tiempo y, al contrario, se pueden enlazar muchos dibujos como dibujos de referencia a un solo dibujo.
Herramientas para enlazar referencias externas
Puede utilizar varios métodos para enlazar una refX:
- Haga clic en el .
- En la solicitud de comando, escriba REFEXTERNAS.
- En la solicitud de comando, escriba ENLAZARX.
Las rutas de acceso guardadas empleadas para ubicar refX pueden ser una ruta relativa (parcialmente especificada), la ruta completa o puede no existir.
Si una refX contiene atributos de bloque de variable, se omiten.
Notificación de refX enlazadas

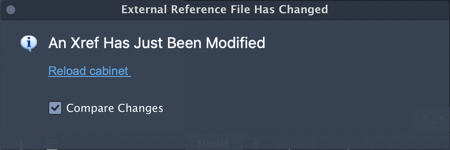

Si no se encuentran una o varias refX o si es necesario volver a cargarlas, aparece un mensaje de referencia numérica cerca de la esquina inferior izquierda del área de dibujo. Haga clic en el vínculo del mensaje de referencia numérica para volver a cargar la refX. Si la opción Comparar cambios está activada, la refX se compara con su dibujo de referencia y los resultados de la comparación se muestran en el dibujo actual. Al cerrar la comparación, la referencia externa se vuelve a cargar.
Comparar una refX
Puede comparar una refX con el archivo de dibujo de referencia en cualquier momento. Haga clic con el botón derecho en una refX en el Administrador de referencias y seleccione una de las opciones de comparación. Las diferencias se resaltan con colores y nubes de revisión en el dibujo actual.
Desenlace de dibujos de referencia
Para eliminar de forma definitiva referencias DWG (refX) del dibujo es necesario desenlazarlas en lugar de borrarlas.
Al eliminar las referencias externas no se suprimirán, por ejemplo, las definiciones de capa asociadas con estas. La opción Desenlazar elimina las referencias externas y toda la información asociada.
Resaltar las referencias externas de un dibujo
Para encontrar una referencia externa en un dibujo complejo, seleccione un elemento en la paleta Referencias externas para resaltar todos los ejemplares visibles en el dibujo. También es posible seleccionar una referencia externa en el dibujo para resaltar su nombre en la paleta Referencias externas.
Control de las propiedades de las capas a las que se hace referencia
Es posible controlar la visibilidad, el color, el tipo de línea y otras propiedades de las capas de una referencia externa y realizar modificaciones de forma temporal o permanente. Si a la variable de sistema VISRETAIN se le asigna el valor 0, cualquier modificación que se haga será efectiva únicamente en la sesión de dibujo actual. Estas modificaciones se descartan una vez finalizada la sesión de dibujo o cuando vuelve a cargarse o se desenlaza la referencia externa.
También se puede controlar la visualización de difuminado de las refX de DWG. La variable de sistema XDWGFADECTL define el porcentaje de difuminado de todas las refX de DWG.
Contornos delimitadores de las referencias externas
Los dibujos pueden incluir referencias externas que estén delimitadas. Si desea ver el contorno delimitador, active la variable de sistema XCLIPFRAME.
Enlaces de productos educativos
Si abre, inserta o enlaza una referencia externa procedente de un producto educativo de Autodesk, los dibujos trazados contienen el siguiente título: "PRODUCIDO POR UN PRODUCTO EDUCATIVO DE AUTODESK".
