Acerca del modelo de datos de agua

El modelo de datos del módulo de aguas residuales está formado por los siguientes componentes:

Componente del modelo de datos de agua	Clases de elemento
Geometría de red	La geometría de red se almacena en las clases de elemento WA_POINT (para nodos) y WA_LINE (para segmentos). Estas clases de elemento almacenan únicamente geometría, no atributos. Están relacionadas con los elementos de agua para obtener información de los atributos. La administración de las filas de estas tablas corre a cargo de la API de suministro. No mejore las clases de elemento de geometría con columnas de clientes. Las clases de elemento de geometría construyen la topología de la red.
Topología de red	La topología de red se almacena en las clases de elemento _NNOD (nodos de topología) y _NLNK (vínculos de topología). Únicamente las clases de elemento de punto del argumento Punto y la clase de elemento de tubería del argumento Tubería forman parte de la topología de red de agua. Otras clases de elemento, como los argumentos Protección, Sitio y Planta, o la clase de elemento Avería del argumento Tubería, no forman parte de la topología de red.
Objetos de agua	Los objetos de agua se almacenan en las clases de elemento de atributo WA_POINT.FID_ATTR (puntos de suministro) y WA_LINE.FID_ATTR (líneas de suministro). Están relacionados con la clase de elemento de geometría de punto o de línea asociada.
Cables de control	La geometría de los cables de control se almacena en las clases de elemento WA_C_LINE y WA_C_POINT. Los atributos se almacenan en las clases de elemento WA_C_CABLE y WA_C_CABLE_POINT. Las clases de elemento de geometría construyen la topología de red.
Tablas de modelos	Las tablas de modelos almacenan distintos tipos de un elemento de red determinado y se pueden agrupar por fabricante. Se encuentran en el argumento Administración y van acompañadas del sufijo _MODEL.
Acotación	La acotación se almacena en las clases de elemento con los sufijos _L (líneas), _P (puntos) y _HL (líneas de ayuda).
Dominios	Las tablas de Dominio tienen el sufijo _TBD y contienen listas de valores de atributos disponibles para usarlos en cuadros combinados de los formularios.
Etiquetas	Las tablas de etiquetas tienen el sufijo _TBL y contienen etiquetas de elementos. Consulte Definir etiquetas.
Reglas de elemento	Las reglas de elemento de cliente permiten personalizar el comportamiento del modelo de sector empresarial. Para obtener más información, consulte Organización de las funciones y los elementos de agua.

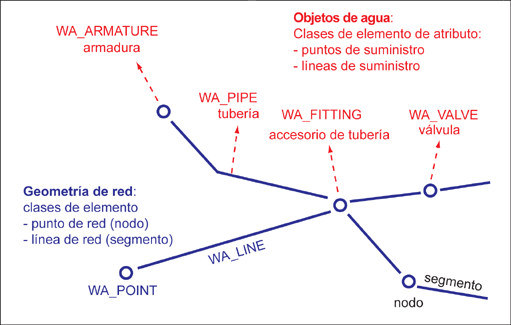

Modelo de datos de agua

Para obtener más información sobre el Administrador de modelo de datos, consulte Introducción a la administración.
