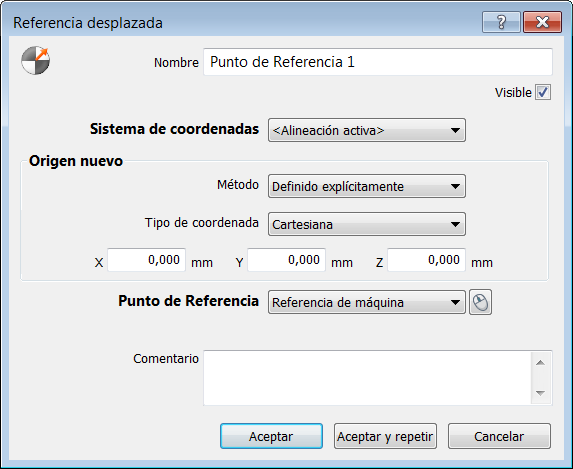

Para crear una copia de una referencia en una posición dada:
- Haga clic en la pestaña de Alineaciones y referencias > panel de Referencias > Desplazada.
- Introduzca el nombre de la referencia en el campo de Nombre. El nombre se utiliza en la secuencia de inspección, en las pestañas de Informe e Info y en las referencias a este elemento que se hacen en otros elementos.
- Para mostrar el punto de referencia en la vista CAD, seleccionar la casilla Visible.
- En la lista de Sistema de coordenadas, seleccione el sistema de coordenadas respecto del que se expresa la referencia.
Para configurar el sistema de coordenadas durante la inspección, seleccione la opción de <Alineación activa>. Puede cambiar la alineación utilizando la lista de Alineación Activa de la pestaña de Medir.
- Escoger un método para crear el punto de referencia:

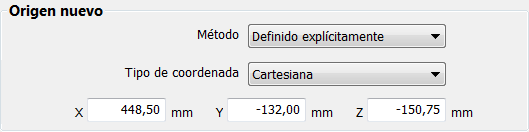

- Para crear una referencia a una determinada posición: seleccione el sistema de coordenadas en cuyos ejes se desplazará la referencia. Seleccione Definido explícitamente en la lista de Método y, a continuación, introduzca las coordenadas de la referencia desplazada en relación con el sistema de coordenadas seleccionado. Por ejemplo:
- Para crear una referencia a una figura determinada: seleccione Basado en una figura en la lista de Método y, a continuación, seleccione la figura en la lista. Por ejemplo:
Haga clic en el botón de
para seleccionar un elemento de la vista CAD con el ratón.
- Para crear una referencia a una determinada posición: seleccione el sistema de coordenadas en cuyos ejes se desplazará la referencia. Seleccione Definido explícitamente en la lista de Método y, a continuación, introduzca las coordenadas de la referencia desplazada en relación con el sistema de coordenadas seleccionado. Por ejemplo:
- En la lista de Referencia, seleccione la referencia que se va a desplazar.
- Introduzca la información adicional del elemento en el campo de Comentario.
- Haga clic en el botón de Aceptar para añadir el elemento a la secuencia de inspección.
