Utilice el elemento de Referencia rotada para crear una referencia con una rotación del ángulo configurado de una referencia existente alrededor de sus ejes.

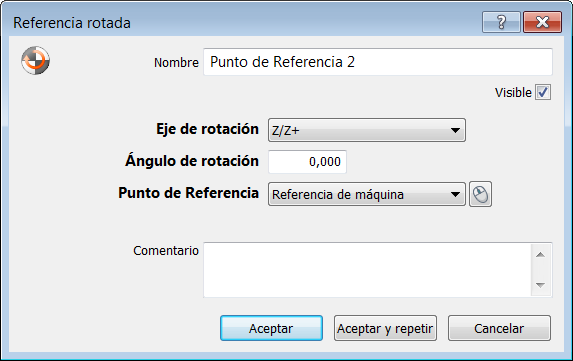

Para crear un punto de referencia rotado:
- Haga clic en la pestaña de Alineaciones y referencias > panel de Referencias > Rotada.
- Introduzca el nombre del elemento en el campo de Nombre. El nombre se utiliza en la secuencia de inspección, en las pestañas de Informe e Info y en las referencias a este elemento que se hacen en otros elementos.
- Para mostrar el punto de referencia en la vista CAD, seleccionar la casilla Visible.
- Seleccionar el Eje de Rotación para el punto de referencia.
- Introduzca el Ángulo de rotación de la referencia.
- En la lista de Referencia, seleccione la referencia que se va a rotar.
Haga clic en el botón de
para seleccionar un elemento de la vista CAD con el ratón.
- Introduzca la información adicional del elemento en el campo de Comentario.
- Haga clic en el botón de Aceptar para añadir el elemento a la secuencia de inspección.
