Especifique y administre los cambiadores que desea utilizar durante una inspección CNC.
Los cambiadores son unidades que se montan en dispositivos de medición y que contienen varios módulos en los que se almacenan subensamblajes de herramientas sonda.
Nota: Para crear un subensamblaje que pueda guardarse en un cambiador, tiene que crearlo con un módulo TP20 conectado a cualquier combinación compatible de extensión-palpador.
Para seleccionar un cambiador
- Conéctese al dispositivo de medición usando un protocolo de máquina habilitado para CNC o el protocolo I++ ClientTool. El área de Cambiadores CNC se muestra en la pestaña de Máquina.
- Monte el cambiador sobre el dispositivo de medición y alinéelo con un eje mayor.
- En la sección de Cambiadores CNC de la pestaña de Máquina, haga clic en el botón de Nuevo.

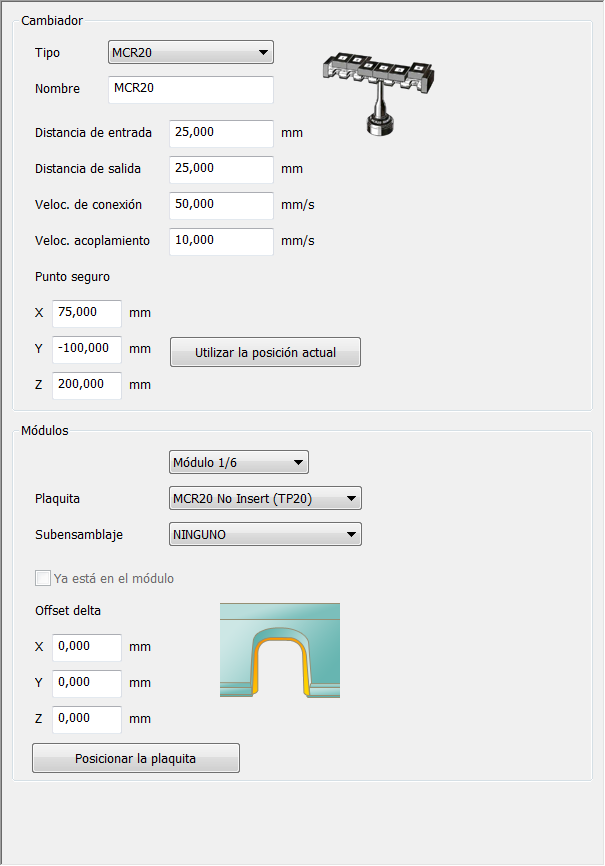

- En la sección de Cambiador, seleccione el Tipo de cambiador en el que va a almacenar el subconjunto.
- Introduzca el Nombre del cambiador.
- En la casilla de Distancia de entrada, introduzca la distancia que hay entre el punto de conexión del módulo y el punto seguro de entrada
.
- En la casilla de Distancia de salida, introduzca la distancia que hay entre el punto de conexión del módulo y el punto seguro de salida
.
- En la casilla de Veloc. de conexión, introduzca la velocidad de la herramienta sonda entre el Punto seguro
y los puntos de seguridad de entrada y salida de un módulo.
- En la casilla de Veloc. de acoplamiento, introduzca la velocidad al conectar o desconectar un subensamblaje.
Para ver o editar un cambiador
- En el área de Cambiadores CNC de la pestaña de Máquina, haga doble clic en el cambiador. Se abre el cuadro de diálogo de Cambiador.
- Configure el cambiador y haga clic en el botón de Guardar para guardar los cambios y cerrar el cuadro de diálogo.
Para borrar un cambiador
- En el área de Cambiadores CNC de la pestaña de Máquina, seleccione el cambiador.
- Hacer clic en Borrar para eliminar el cambiador.
