Use el elemento Referencia a figura de 2D para crear un punto de referencia rotando un eje de un punto de referencia existente para que sea paralelo al vector de una figura de dos dimensiones proyectada sobre un plano especificado.

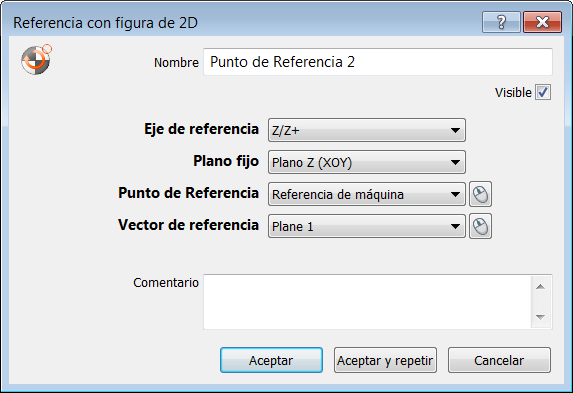

Para crear elementos de referencia rotados con figuras de 2D:
- Haga clic en la pestaña de Alineaciones y referencias > panel de Referencias > A figura de 2D.
- Introduzca el nombre del elemento en el campo de Nombre. El nombre se utiliza en la secuencia de inspección, en las pestañas de Informe e Info y en las referencias a este elemento que se hacen en otros elementos.
- Para mostrar el punto de referencia en la vista CAD, seleccionar la casilla Visible.
- En la lista de Referencia, seleccione la referencia que se va a rotar.
Haga clic en el botón de
para seleccionar un elemento de la vista CAD con el ratón.
- En la lista de Eje de referencia, seleccione el eje de la referencia que se va a alinear al vector proyectado.
- En la lista de Vector de referencia, seleccione el vector con el que se va a alinear la referencia.
- En la lista de Plano fijo, seleccione el plano sobre el que se proyecta el vector de referencia.
- Introduzca la información adicional del elemento en el campo de Comentario.
- Haga clic en el botón de Aceptar para añadir el elemento de referencia a la secuencia de inspección.
