El método de sondeo de SelectedSurface permite generar patrones de sondeado raster para la superficie correspondiente. Utilice el cuadro de diálogo de Parámetros de superficie para seleccionar la superficie y para configurar los parámetros que controlan el patrón de la sonda.
Para configurar los parámetros de superficie y de sondeado:
- En la pestaña de Figuras, seleccione el método de SelectedSurface y haga clic en el botón de Parámetros

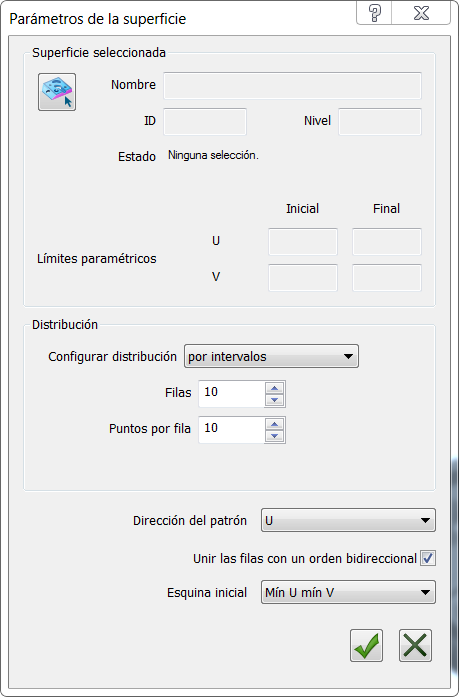

. Se abre el cuadro de diálogo de Parámetros Superficie.Por ejemplo:
- Haga clic en el botón de Seleccionar la superficie gráficamente

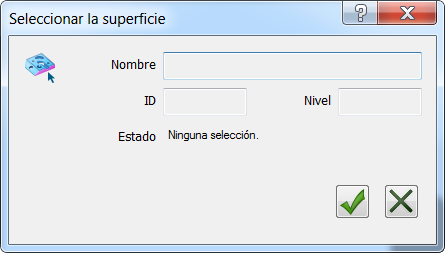

.Se abre el cuadro de diálogo de Seleccionar la superficie.
- En el modelo CAD, haga clic con el botón izquierdo en la superficie que se va a inspeccionar. Se visualizan el Nombre, el ID, el Nivel y el Estado de la superficie.
- Haga clic en el botón de Aceptar
para confirmar la configuración de la superficie y cerrar el cuadro de diálogo. Los detalles y los límites paramétricos de la superficie quedan reflejados en el cuadro de diálogo de Parámetros Superficie. - En la lista de Configurar la distribución, seleccione el método de creación de la trayectoria de la sonda. Seleccione la opción de:
- por unidades paramétricas para utilizar las unidades paramétricas de la superficie para definir el paso lateral entre filas y el paso entre puntos.
- por unidades normalizadas para utilizar las unidades paramétricas normalizadas de la superficie para definir el paso lateral entre filas y el paso entre puntos.
- por intervalos para establecer el número máximo de filas y el de puntos de sondeado de cada fila.
- En la lista de Dirección del patrón, seleccione la dirección de cada fila de la trayectoria de la sonda.
- Active la casilla de Unir las filas con un orden bidireccional para cambiar la dirección de la trayectoria de la sonda con cada fila. Desactive esta opción para utilizar la misma opción en todas las filas.
- En la lista de Esquina inicial, seleccione la posición desde la que arranca la trayectoria de la sonda.
- Haga clic en el botón de Aceptar para guardar los cambios y generar la trayectoria de sonda.
