La Alineación a partir de una nube de puntos permite alinear la pieza con una nube de puntos. La nube de puntos tiene que parecerse al modelo CAD e incluir datos de varias superficies.
Para crear una Alineación a partir de una nube de puntos:

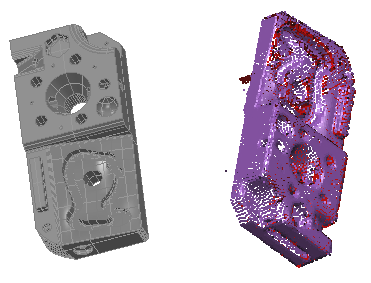

- Visualice el modelo CAD y la nube de puntos en la vista CAD. Por ejemplo:
- Seleccione el nivel de definición en la secuencia de inspección.
- Haga clic en la pestaña de Alineaciones y referencias > panel de Alineaciones > Desde nube de puntos. Se abre el cuadro de diálogo de Alineación a partir de una nube de puntos.
- Introduzca el Nombre de la alineación.
- Para incluir los detalles del elemento en el informe, active la casilla de Incluir en el informe.
- Si en la secuencia de inspección las mediciones de las figuras construidas se han realizado con varios dispositivos de medición o desde varias posiciones del mismo dispositivo, active la casilla de Usar los datos transformados. Esto convertirá las coordenadas de dispositivo en coordenadas CAD, de modo que todos los cálculos utilicen un sistema de referencia común.
Esta casilla no tiene ningún efecto cuando todas las coordenadas de la inspección se obtienen con un único dispositivo de medición en una única posición o cuando en la secuencia de inspección no hay figuras construidas.
- Para utilizar únicamente una parte de la nube de puntos, active la casilla de Usar la selección. Esta opción puede mejorar la precisión de la alineación al excluir puntos que no están en la pieza.
- En la lista de Nube de puntos de referencia, seleccione la nube de puntos con la que se va a crear la alineación.
También se puede hacer clic en el botón de
para seleccionar la nube de puntos en la vista CAD. - Haga clic en el botón de Aceptar para cerrar el cuadro de diálogo y crear el elemento de alineación desde nube de puntos.
- Si se ha activado la casilla de Usar la selección, vaya a la pestaña de Nube de puntos > panel de Seleccionar > menú de Modo de selección para identificar el grupo de puntos que se utilizará para el cálculo inicial de la alineación. Los grupos de puntos se pueden seleccionar con un selector de área; por ejemplo, un Rectángulo, o bien seleccionando tres puntos individuales distribuidos en forma de triángulo equilátero en una superficie de la pieza.
- Ejecute el elemento de Alineación a partir de una nube de puntos. PowerInspect alinea la pieza con el modelo CAD y superpone la nube de puntos en la pieza.
