Utilice el elemento de Referencia a partir de figuras para configurar una referencia con un elemento de plano, línea y punto.

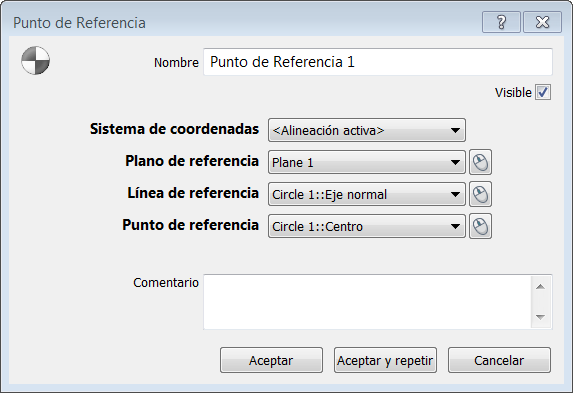

Para crear un punto de referencia:
- Haga clic en la pestaña de Alineaciones y referencias > panel de Referencias > A partir de figuras.
- Introduzca el nombre del elemento en el campo de Nombre. El nombre se utiliza en la secuencia de inspección, en las pestañas de Informe e Info y en las referencias a este elemento que se hacen en otros elementos.
- Para mostrar el punto de referencia en la vista CAD, seleccionar la casilla Visible.
- En la lista de Sistema de coordenadas, seleccione el sistema de coordenadas respecto del que se expresa la referencia.
Para configurar el sistema de coordenadas durante la inspección, seleccione la opción de <Alineación activa>. Puede cambiar la alineación utilizando la lista de Alineación Activa de la pestaña de Medir.
- En la lista de Plano de referencia, seleccione un elemento para configurar el plano Z = 0 de la referencia.
- En la lista de Línea de referencia, seleccione un elemento para configurar el eje X de la referencia. Si el eje no está en el plano de referencia, la línea se proyecta en él.
- En la lista de Punto de referencia, seleccione un elemento para configurar el origen de la referencia nueva. Si el punto no está en el plano de referencia, el punto se proyecta él.
Haga clic en el botón de
para seleccionar un elemento de la vista CAD con el ratón.
- Introduzca la información adicional del elemento en el campo de Comentario.
- Haga clic en Aceptar para cerrar el cuadro de diálogo e incorporar el elemento a la secuencia de inspección.
