Cuadro de diálogo de Configuración de la segmentación

El cuadro de diálogo de Configuración de la segmentación permite configurar los atributos de la segmentación comunes a las operaciones de segmentación automáticas y manuales.

Para modificar los atributos de las operaciones segmentación automáticas y manuales:

1. Haga clic en el botón de Configuración de la segmentación del cuadro de diálogo de Segmentar la malla. Se abre el cuadro de diálogo de Configuración de la segmentación.

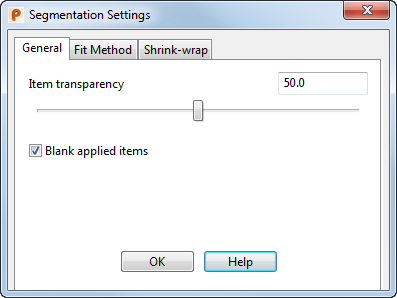

2. Utilice la pestaña General para:



   • Haga clic en la barra deslizante de Transparencia del elemento y arrástrela para modificar el grado de transparencia de las superficies de ajuste cuando se previsualizan.
   • Haga clic en la opción de Blanquear los elementos aplicados para blanquear automáticamente las superficies aplicadas. Si esta opción está desactivada, la configuración de la transparencia de arriba determina el aspecto de las superficies aplicadas.
   Nota: Esta casilla también está disponible en el cuadro de diálogo de Segmentar la malla.

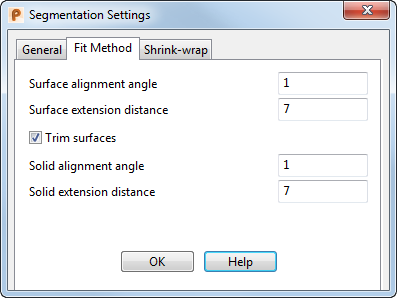

3. Utilice la pestaña de Método de ajuste para:



   • Edite el Ángulo de alineación de la superficie para definir la tolerancia con la que se alinean las superficies primitivas con un plano principal.
   • Modifique la Distancia de extensión de la superficie para determinar la distancia con la que se amplía una superficie primitiva más allá del borde de su zona.
   Nota: Esta opción se aplica a todas las superficies del modelo, mientras que la del cuadro de diálogo de Editar la extensión se aplica a una selección de superficies.
   • Active la opción de Recortar superficies para crear superficies recortadas durante la segmentación.
   • Repita el proceso con el Ángulo de alineación de los sólidos y la Distancia de extensión de los sólidos según corresponda.
   Nota: También puede acceder a estas opciones haciendo clic en la pestaña de Fichero > Opciones > Opciones de la aplicación > Objeto > Malla y ahora puede modificarlas de forma independiente en las superficies y los sólidos.

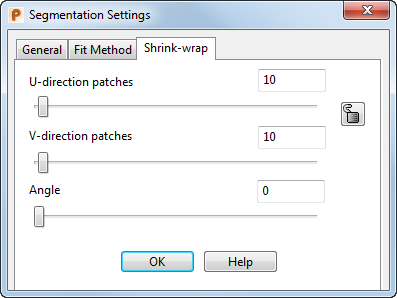

4. Para utilizar la pestaña de Contracción y envoltura:
   • Haga clic en el botón de Segmentar la malla manualmente para visualizar las opciones:



   • Haga clic en la barra deslizante de Parches de la dirección U y arrástrela o introduzca un valor exacto para determinar el número de puntos de control de la dirección U que se utilizan para generar las curvas de superficie en el espacio de 2D.
   • Haga clic en la barra deslizante de Parches de la dirección V y arrástrela o introduzca un valor exacto para determinar el número de puntos de control de la dirección V que se utilizan para generar las curvas de superficie en el espacio de 2D.
   • Haga clic en el botón de para modificar el número de puntos de control en ambas direcciones por igual.
   • Haga clic en la barra deslizante de Ángulo para orientar manualmente la superficie de contracción y envoltura.
   Nota: Estas opciones coinciden con las del cuadro de diálogo de Malla de contracción y envoltura, al que se accede desde la pestaña de Administrar > panel de Crear > opción de Contracción y envoltura.

Nota: El botón de Configuración de la segmentación está disponible en las opciones de Segmentación automática y Segmentación manual.
