Este parámetro, en combinación con Resolución de superficie analítica, proporciona información importante que utiliza el algoritmo que genera el modelo analítico de energía. Resolución de superficie analítica controla la capacidad del algoritmo para buscar superficies analíticas individuales.
El valor debe ser menor que el de la cota más pequeña de cualquier superficie que desee incluir en el modelo analítico de energía. Defina este parámetro en el cuadro de diálogo Configuración de energía.
Para el parámetro Resolución de superficie analítica:
- Valor por defecto = 12 pulgadas (304,8 mm)
- Valor mínimo = 3 pulgadas (76,2 mm)
- Valor máximo = 10 pies (3048 mm)

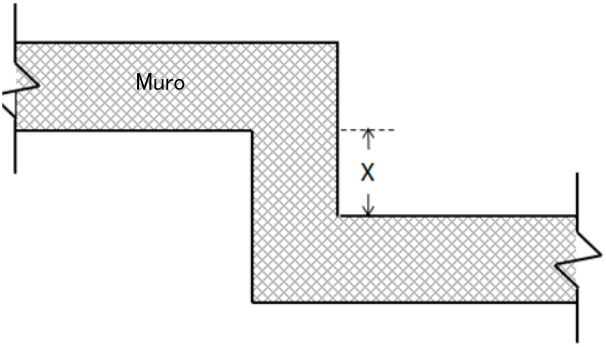

Este concepto se puede ilustrar como se muestra en la siguiente vista de plano de un muro.
Si Resolución de superficie analítica = 12 pulgadas (304,8 mm), entonces:
- Si X < 12", entonces no se creará la superficie analítica para esta sección del muro.
- Si X > 12" y < 24" (609,6 mm), entonces es posible que se cree o que no se cree la superficie analítica para esta sección del muro.
- Si X > 24", entonces se creará la superficie analítica para esta sección del muro.
