Este parámetro, en combinación con Resolución de superficie analítica, proporciona información importante que utiliza el algoritmo que genera el modelo analítico de energía. Además, define la distancia mínima de separación entre elementos de Revit que no se tendrá en cuenta a la hora de identificar los espacios del modelo analítico de energía.
Es el principal parámetro que afecta a la precisión y el tiempo de procesamiento del modelo analítico de energía. Defina este parámetro en el cuadro de diálogo Configuración de energía.
Para el parámetro Resolución de espacio analítico:
- Valor por defecto = 18 pulgadas (457,2 mm)
- Valor mínimo = 6 pulgadas (152,4 mm)
- Valor máximo = 10 pies (3048 mm)
La distancia máxima entre elementos de Revit que se puede ignorar durante la identificación de espacios para el modelo analítico de energía es el valor de Resolución de espacio analítico multiplicado por 2.

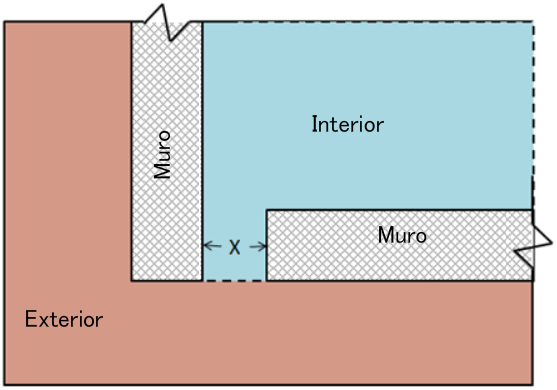

Este concepto se puede ilustrar como se muestra continuación, donde la vista de plano muestra dos muros que delimitan un espacio interior con una separación entre ellos de cota X.
Si Resolución de espacio analítico = 18 pulgadas (457,2 mm), entonces:
- Si X < 18", la separación se ignorará y se creará el espacio analítico.
- Si X > 18" y < 36" (914,4 mm), entonces es posible que se ignore o que no se ignore la separación.
- Si X > 36", la separación no se ignorará y no se creará el espacio analítico.
