Obtenga información sobre la definición de líneas de altura de cubierta en Areabook.
Si una habitación presenta una cubierta, Areabook reconoce las subáreas de la habitación en función de las líneas de altura de cubierta. Para calcular las subáreas de cubierta, es necesario definir correctamente estas líneas de altura.
El cálculo del área según la norma internacional no está sujeto a disposiciones generales.
| Para DIN 277, el cálculo de área hasta el borde superior de una cubierta prefabricada requiere una línea de altura a 1,50 m. | Para WoflV/II.BV, el cálculo de área hasta el borde superior de un piso prefabricado requiere dos líneas de altura de 1,00 y 2,00 m |
|
|
Los parámetros de línea de altura se pueden definir en el cuadro de diálogo Calculation Settings. En los siguientes ejemplos, se muestra cómo las líneas de altura responden en diferentes normas de proyecto.
Norma internacional
La definición de líneas de altura no está sujeta a disposiciones generales. Por lo tanto, es posible utilizar de forma opcional una, dos o ninguna línea de altura en cualquier altura. Defina las líneas de altura según sus requisitos y, si es necesario, establezca la orientación según los ejemplos que se muestran aquí.
Norma DIN (Alemania): DIN 277
El cálculo del área según DIN 277 requiere solo una línea de altura (por defecto, 1,50 m).

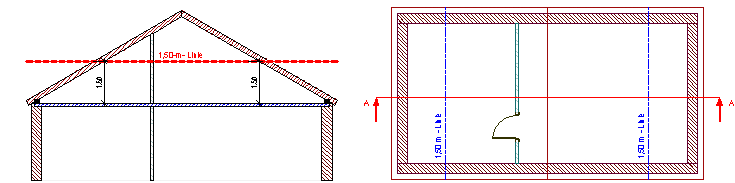

Ejemplo 1: sin pared acodada
- Parámetros de posiciones de líneas de altura del cuadro de diálogo Calculation Settings:
- Línea de altura 1: 1,50 m
- Línea de altura 2: desactivada
- Sin ajustes necesarios debido a la ausencia de una pared acodada.
Ejemplo 2: pared acodada a una altura de 0,50 m
- Parámetros de posiciones de líneas de altura del cuadro de diálogo Calculation Settings:
- Línea de altura 1: 1,00 m
- Línea de altura 2: desactivada
- La línea de altura requiere un ajuste de 50 cm para acomodar la pared acodada de 50 cm.
Norma DIN (Alemania): WoflV/II.BV
El cálculo del área por WoflV/II.BV requiere dos líneas de altura (por defecto, 1 y 2 m).

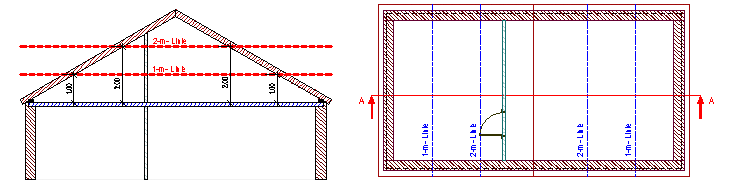

Ejemplo 1: sin pared acodada
- Parámetros de posiciones de líneas de altura del cuadro de diálogo Calculation Settings:
- Línea de altura 1: 1,00 m
- Línea de altura 2: 2,00 m
- Sin ajustes necesarios debido a la ausencia de una pared acodada y acabado de suelo.

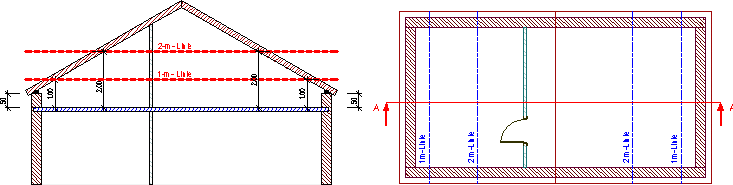

Ejemplo 2: pared acodada a una altura de 0,50 m
- Parámetros de posiciones de líneas de altura del cuadro de diálogo Calculation Settings:
- Línea de altura 1: 0,50 m
- Línea de altura 2: 1,50 m
- Cada línea de altura requiere un ajuste de 50 cm para acomodar la pared acodada de 50 cm.

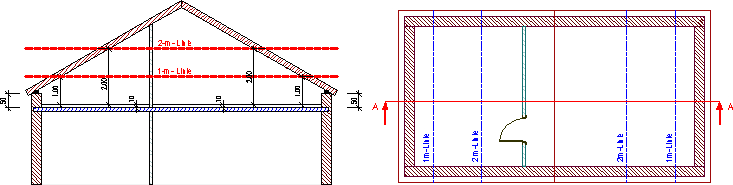

Ejemplo 3: pared acodada a 0,50 m de altura y un acabado de suelo a 0,10 m de profundidad
- Parámetros de posiciones de líneas de altura del cuadro de diálogo Calculation Settings:
- Línea de altura 1: 0,40 m
- Línea de altura 2: 1,40 m
- Cada línea de altura requiere un ajuste de 60 cm para acomodar la pared acodada de 50 cm y un acabado de suelo de 10 cm.
