El trazado de conectividad explora el modelo y busca todas las subredes físicamente separadas que contiene. Esta es una comprobación útil para ver si el modelo está totalmente conectado.
La conectividad de la red también se probará cuando se valide la red.
Es probable que no desee utilizar la red en simulaciones hasta que esté completamente conectada y no contenga subredes físicamente independientes. Sin embargo, puede simular usando redes desconectadas siempre que siga algunas normas simples.
La herramienta Trazado de conectividad solo encuentra subredes que físicamente no están completamente conectadas. Puede utilizar la herramienta Trazado de contorno para buscar subredes que estén operativamente separadas, por ejemplo, separadas por tuberías o válvulas cerradas, o que formen parte de diferentes áreas de medición de distrito (DMA).

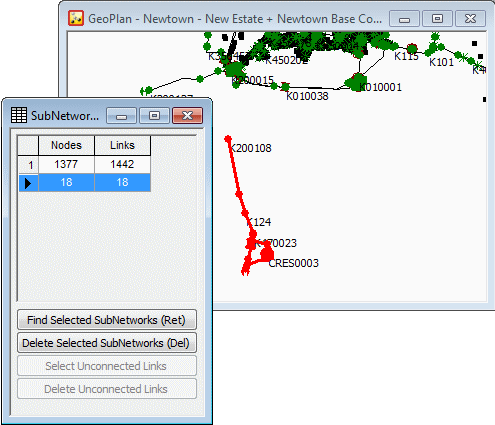

Vista de trazado de conectividad que muestra una subred desconectada seleccionada en GeoPlan
Para llevar a cabo un trazado de conectividad, abra una red y, a continuación, elija GeoPlan
Herramientas de trazado Trazado de conectividad. Se muestra la vista de trazado de conectividad, que contiene una lista de las subredes independientes encontradas, con recuentos de nodos y vínculos para cada una.
Búsqueda de subredes
Utilice el botón Buscar subredes seleccionadas (Ret) o utilice la tecla Retorno del teclado para seleccionar y ampliar las subredes seleccionadas actualmente en la vista de trazado de conectividad.
- Se borran las selecciones de objetos de red existentes.
- Todos los objetos de las redes se seleccionan en la ventana de GeoPlan.
- La vista se amplía hasta la máxima medida posible, pero sigue mostrando todos los objetos seleccionados.
Supresión de subredes
Utilice el botón Suprimir subredes seleccionadas (Supr) o la tecla Suprimir del teclado para suprimir las subredes seleccionadas actualmente en la vista de trazado de conectividad.
Vínculos no conectados
Use el botón Seleccionar vínculos no conectados para seleccionar todos los vínculos en los que faltan nodos en ambos extremos del vínculo.
Use Suprimir vínculos no conectados para eliminar todos los vínculos en los que falten nodos en ambos extremos.
