Demanda relacionada con la presión

Acerca de la demanda relacionada con la presión

Introducción a la demanda relacionada con la presión

Las presiones del servicio local influyen en las demandas y pérdidas de la red. Las presiones más altas conducen a un mayor consumo y pérdidas. Esto es particularmente cierto en el caso de las pérdidas por fugas, en las que se ha establecido una relación estándar basada en las mediciones en varios sistemas de suministro de agua existentes (Leakage Control Policy and Practice, 1980).

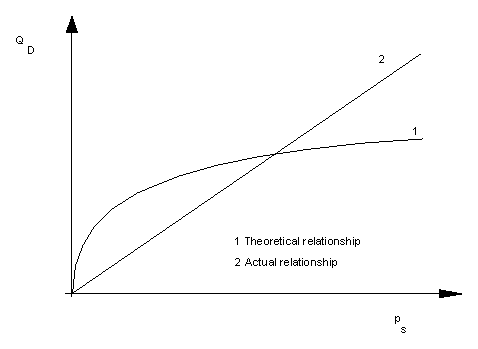

1. Relación teórica entre el caudal a través de un orificio y la pérdida de carga a través de él.

2. Relación real entre las pérdidas y la presión de servicio derivada de los ensayos realizados para medir la reducción de las fugas (Leakage Control Policy and Practice, 1980).

No se podría establecer una relación similar para el consumo, porque hay otros factores que también son importantes.

De forma predeterminada, InfoWorks WS Pro calcula la demanda sin referencia a la presión real en un nodo. Para ofrecer un modelado más preciso de la demanda, InfoWorks WS Pro proporciona una opción de demanda relacionada con la presión.

Uso de la opción de demanda relacionada con la presión

Un modelo calibrado frente a las demandas medidas tiene en cuenta indirectamente los efectos de las presiones en la red. Si las condiciones de simulación son similares a las condiciones de calibración, sigue siendo válido el uso del modelo sin utilizar la opción de demanda relacionada con la presión.

La opción de demanda relacionada con la presión se recomienda para su uso en simulaciones en las que las condiciones hidráulicas supondrán una diferencia significativa para las alturas piezométricas observadas en la red en comparación con el modelo de calibración.

Advertencia: Se recomienda experimentar cuidadosamente con esta opción, ya que depende de la precisión de los niveles del terreno y de las presiones de trabajo. Tenga en cuenta que, con la opción de demanda relacionada con la presión activada, la demanda total depende de los resultados de la simulación y no puede predecirse con exactitud. El usuario debe tratar la salida con cuidado.

Cuando la opción de demanda relacionada con la presión está activada:

• La presión en cada nodo se compara con una presión de servicio estándar (presión media en circunstancias normales) definida en el campo Presión nominal del objeto de nodo. (Las presiones nominales se pueden actualizar automáticamente desde simulaciones anteriores).
• El valor de la presión nominal corresponde a la demanda nominal especificada en los perfiles de gráfico de demanda. La relación entre la presión de simulación y la presión nominal se calcula y se utiliza para determinar un factor de demanda de las curvas PRD (definido en la vista de tabla de la curva PRD de la tabla de nodos).
• El factor de demanda se aplica al porcentaje del perfil de demanda marcado como relacionado con la presión (en el gráfico de demanda o en el cuadro de diálogo Opciones de demanda relacionadas con la presión).

Procedimiento para ejecutar una simulación de demanda relacionada con la presión

1. Ejecute un modelo base (por ejemplo, un modelo calibrado) para determinar las presiones nominales.
2. Actualice las presiones nominales de la red a partir de las presiones del modelo base.

   Consulte Actualizar presiones nominales para obtener más información.

3. Defina el consumo y las relaciones de factor de demanda de fuga/relación de presión (curvas PRD) mediante la vista de tabla de curvas PRD de la tabla de nodos.
4. En el gráfico de demanda, establezca el porcentaje de cada perfil de demanda que se considerará relacionado con la presión.

   Opcionalmente, se puede especificar un porcentaje global en el cuadro de diálogo Opciones de demanda relacionadas con la presión.

5. En la vista de programación de simulación hidráulica:
   • Active la casilla Demanda relacionada con la presión.
   • Haga clic en el botón Opciones de demanda relacionadas con la presión para seleccionar las curvas PRD que se aplicarán a los perfiles de demanda.

     También se puede seleccionar una simulación anterior a partir de la cual se calcularán las presiones nominales.

   • Defina las opciones adicionales que desee en el cuadro de diálogo Opciones de demanda relacionadas con la presión.
6. Ejecute la nueva simulación.

Cálculos

La demanda y las fugas en cada nodo se calculan de la siguiente manera:

Consumo real:

(1) Donde: QC(nominal) = Consumo nominal definido en el perfil del gráfico de demanda %D = Porcentaje del perfil de demanda relacionado con la presión FC = Factor de demanda de la curva PRD de consumo

Pérdidas reales:

(2) Donde: QL(nominal) = Valor de fuga nominal definido en el perfil del gráfico de demanda %D = Porcentaje del perfil de fuga relacionado con la presión FL = Factor de demanda de la curva PRD de fuga
