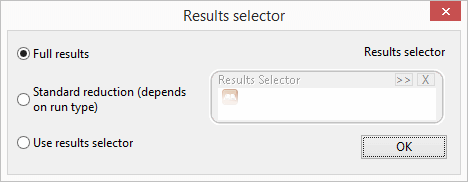

El cuadro de diálogo se utiliza para seleccionar si se generan resultados completos o un subconjunto de resultados para una simulación.
Para abrir el cuadro de diálogo, seleccione el botón Selector de resultados en la vista de programación de simulación hidráulica.
Mostrar imagen
| elemento del cuadro de diálogo | Descripción |
|---|---|
|
Resultados completos |
Esta es la opción por defecto. Esta opción generará todos los resultados de una ejecución. |
|
Reducción estándar (según el tipo de ejecución) |
Esto es aplicable para ejecuciones de tipo Normal y Análisis de conexiones críticas (CLA). Esta opción generará un subconjunto de resultados para una ejecución. El subconjunto está predeterminado para tipos de ejecución específicos y el usuario no puede personalizarlo. Para obtener más información sobre el subconjunto de resultados que se incluye cuando se selecciona esta opción, consulte los resultados de las ejecuciones de tipo Normal y CLA. |
| Utilizar selector de resultados | Esta opción activará los controles del área Selector de resultados. |
| Selector de resultados |
Esta función permite utilizar un subconjunto de resultados predeterminado. El subconjunto de resultados se especifica en un elemento de selector de resultados. Para utilizar esta función, ya debe haber un grupo de selector de resultados que contenga un elemento de selector de resultados en el grupo de modelo. Arrastre el elemento de selector de resultados requerido a este cuadro o utilice el botón Examinar |
para seleccionar uno. Puede eliminar el elemento de este cuadro haciendo clic en el botón Borrar selección
.Resultados incluidos en Reducción estándar para la ejecución normal
La reducción estándar para las ejecuciones normales proporciona los atributos de resultado enumerados en la función (excepto que el estado de nodo no está disponible para la altura piezométrica fija). El tamaño del archivo de resultados se reduce en un 50 % en comparación con el conjunto de resultados completo.
Nodo/Nodo de transferencia:
- Demanda
- Altura piezométrica
- Presión
Hidrante
- Demanda
- Altura piezométrica
- Caudal del hidrante
- Hueco de hidrante
- Presión
Depósito
- Demanda
- Profundidad
- Altura piezométrica
- Porcentaje completo
- Presión
- Volumen de vertido
Altura piezométrica fija
- Demanda
- Altura piezométrica
- Estado del nodo
- Presión
Tuberías
- Caudal acumulado
- Caudal
- Pérdida de altura piezométrica
- Estado de la conexión
- Velocidad
Válvulas
- Presión de control
- Caudal acumulado
- Pérdida de altura piezométrica
- Estado de la conexión
- Abertura
- Velocidad
Bomba
- Caudal acumulado
- Caudal
- Pérdida de altura piezométrica
- Estado de la conexión
- Altura piezométrica PST
- Estado
- Total de bombas activadas
- Velocidad variable
- Velocidad
Resultados incluidos en Reducción estándar para la ejecución de CLA
La reducción estándar para la ejecución de CLA se restringe a los valores de nodos y escalares, siendo estos los mínimos requeridos para producir Informes de nivel de servicio.
En el caso de los nodos, la salida variable en el tiempo es Estado, Demanda, Fuga, Presión y, además, solo para las ejecuciones de demanda relacionadas con la presión, Demanda nominal. En el caso de los nodos de las ejecuciones de PRD, también hay un resumen de la salida para la Demanda nominal total.
En el caso de las cantidades escalares, la salida variable en el tiempo está restringida a la demanda total.
