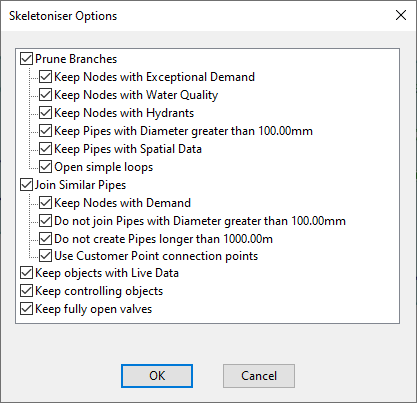

El cuadro de diálogo Opciones de esquematizador se usa para especificar qué nodos y vínculo deben tenerse en cuenta para la esquematización.
Para abrir el cuadro de diálogo, haga clic en el botón Opciones de la vista del esquematizador.
Para obtener más información sobre el proceso de esquematización, consulte Esquematizador.
Opciones del cuadro de diálogo
Las opciones varían en función de si hay un conjunto de datos de control abierto.
Con datos de control
- Está disponible la opción de conservar las tuberías con datos activos asociados a ellas (es decir, las tuberías con datos activos asociados se excluyen del proceso de esquematización).
- Está disponible la opción de mantener nodos o vínculos con controles asociados a ellos (es decir, los objetos con datos de control asociados se excluyen del proceso de esquematización).
- Está disponible la opción de mantener las válvulas completamente abiertas (es decir, si no se selecciona, las válvulas completamente abiertas con datos de control asociados se fusionarán en las tuberías adyacentes).
Poda de ramificación
- Se puede definir el diámetro máximo de la tubería que se tendrá en cuenta para la poda.
- Está disponible la opción para abrir bucles simples.
- El usuario puede optar por excluir las siguientes tuberías de la poda:
- Tuberías enlazadas a nodos asociados con Demanda excepcional
- Tuberías enlazadas a nodos asociadas con parámetros de Calidad del agua
- Tuberías enlazadas a nodos asociados con la Operación de hidrante
Nota: Esta opción excluirá los nodos con hidrantes y los nodos normales con caudal de hidrante.
- Tuberías con datos espaciales asignados
Unión de tuberías similares
- Se pueden definir los nodos con demanda que se tendrán en cuenta para la unión.
- Cuando se suelta una simulación en el cuadro Sim y se selecciona el paso temporal en la vista del esquematizador, el nodo con demanda se fusionará en función de la dirección del flujo en el paso temporal seleccionado (nodo aguas arriba o aguas abajo). Si no hay ninguna simulación en la vista del esquematizador, el nodo con demanda se fusionará con el nodo más cercano.
- Cuando se selecciona el cuadro Usar dirección de caudal dominante, el esquematizador utilizará la dirección de caudal dominante. La dirección del caudal dominante viene determinada por el valor superior del campo Porcentaje de tiempo de caudal de avance y Porcentaje de tiempo de caudal reverso de la ventana de tabla de resultados de vínculos. Para valores cero o iguales, el esquematizador asumirá que el caudal avanza (dirección normal del caudal). Cuando se selecciona este cuadro, la selección del paso temporal se desactiva.
- Se puede definir el diámetro máximo de la tubería que se tendrá en cuenta para la unión.
- Se puede definir la longitud máxima de las tuberías que se crearán al unirlas.
- Se pueden definir los puntos de cliente que se tendrán en cuenta para la unión. El punto de cliente se desplazará al nodo más cercano. Si la opción está desactivada, todos los puntos de cliente de un nodo se moverán al mismo nodo aguas arriba o aguas abajo, aunque este no sea el nodo más cercano.
Sin datos de control
Sin un conjunto de datos de control asociado a la red, las siguientes opciones no están disponibles:
- Las opciones para mantener las tuberías enlazadas a nodos con datos de control asociados a ellas (es decir, Demanda excepcional, Parámetros de calidad del agua o Operación de hidrante).
- La opción para mantener las tuberías con datos activos asociados a ellas.
- Opción para mantener los nodos o vínculos con controles asociados a ellos.
Bucles simples
La opción de Abrir bucles simples durante el proceso de esquematización está disponible en el cuadro de diálogo Opciones de esquematizador.
Un bucle simple es un bucle sin interconexiones. A continuación, se muestra un ejemplo de un bucle simple. En este ejemplo, todos los vínculos resaltados se esquematizarán si está activada la opción Abrir bucles simples, siempre que los vínculos satisfagan las demás opciones seleccionadas.

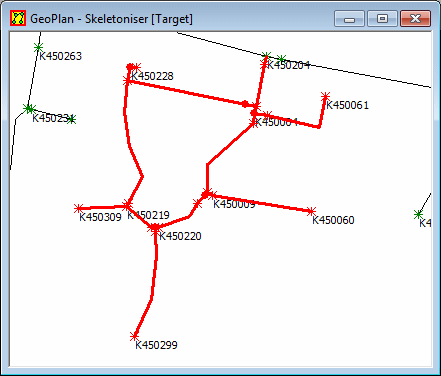

Ejemplo de un bucle simple
