Vista Conexión de datos activos

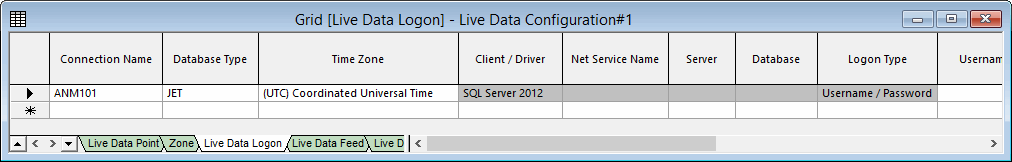

Tabla de datos activos: vista Conexión de datos activos

Esta vista se usa para especificar conexiones a una o más bases de datos de telemetría.

La vista se muestra haciendo doble clic en un objeto de configuración de datos activos en la ventana Grupo de modelos y, a continuación, seleccionando la ficha Inicio de sesión de datos activos.

Notas:

• Los datos de esta vista pueden introducirse manualmente o actualizarse en bloque a partir de archivos CSV mediante el Centro de Importación de Datos Abiertos o directamente desde Info360 (consulte Conexión con telemetría de Info360).
• Las fuentes de telemetría están vinculadas a puntos de datos activos en la vista Punto de datos activos. Los puntos de datos activos se asocian a su vez con un objeto de red en el control mediante el campo ID de punto de datos activo.
• Para comprobar que una conexión se ha configurado correctamente, puede hacer clic con el botón derecho en una fila de la tabla y seleccionar Probar conexión.

Elemento	Descripción
Columna situada más a la izquierda	Si se hace clic en ella, se selecciona toda la fila. El triángulo hacia delante indica la fila actual. Un asterisco indica dónde se puede crear un nuevo objeto introduciendo sus detalles (en este caso, un nombre de conexión).
Campos	Nombre de conexión Nombre de usuario para la conexión. Tipo de base de datos Lista desplegable de tipos de base de datos y métodos de conexión compatibles: JET Oracle SQL Server ODBC (administradores de TI, consulte la información de conexión de ODBC a continuación) PI Nota: InfoWorks WS Pro requiere el proveedor PI OLEDB clásico y no el proveedor Enterprise OLEDB. Ambos proveedores se pueden instalar en paralelo y no interfieren entre sí. Sin embargo, algunas de las funciones que necesita InfoWorks WS Pro solo están disponibles a través del proveedor clásico. CSV (administradores de TI, consulte la información de conexión de la base de datos CSV a continuación) iHistorian ClearSCADA SQL Server (ODBC) JET (ACE) Info360 API web PI Info360.com Genérico (Rest): una API REST a medida. Nota: El conector genérico (REST) permite a la empresa implementar una API REST especial para conectarse a su propio sistema de telemetría. La página Implementación de la API genérica (REST) para telemetría proporcionará la orientación adecuada al departamento de TI. Zona horaria Deje esta opción en blanco si todos los datos de telemetría de esta conexión están en hora local. Este parámetro no puede tener en cuenta los cambios de horario de verano en la hora local. Si los datos de telemetría de esta conexión están en hora universal coordinada (UTC), elija esta opción en la lista desplegable. Los datos de telemetría en UTC no se ven afectados cuando la hora local se ajusta para el horario de verano. Si los datos de telemetría proceden de diferentes zonas horarias, establezca la zona horaria UTC menos o UTC más para cada conexión. Los resultados serán coordinados. Puede volver a un campo en blanco seleccionándolo y pulsando Suprimir. Cliente/Controlador Se activa cuando Tipo de base de datos se establece en SQL Server o SQL Server (ODBC). Nota: Omita el valor de este campo para todos los demás tipos de bases de datos. Las opciones disponibles son: SQL Server 2005 SQL Server 2008 SQL Server 2012 Controlador OLE DB 18 para SQL Server Controlador ODBC 11 para SQL Server (válido solo para bases de datos SQL Server (ODBC)) Controlador ODBC 13 para SQL Server (válido solo para bases de datos SQL Server (ODBC)) Nombre de servicio de red Se activa cuando Tipo de base de datos se establece en Oracle. Nombre que se utilizó para identificar esta instancia de base de datos Oracle concreta en su PC. Servidor Se habilita cuando Tipo de base de datos se establece en SQL Server, PI, iHistorian, ClearSCADA, PI Web API o Genérico (Rest). Nombre del servidor en el que se almacena la base de datos de telemetría. Para la API web PI: Este campo se utiliza para el nombre del servidor, por ejemplo, devdata.osisoft.com Debe ser únicamente el nombre del servidor, no se debe especificar el resto de la URL. InfoWorks WS Pro antepone y añade caracteres para crear una URL del formulario https://devdata.osisoft.com/piwebapi La conexión se realiza mediante HTTP/TLS. Por convención, este valor por defecto es el puerto 443. Si el servidor está configurado para utilizar un puerto diferente, puede introducirlo como parte del nombre del servidor, por ejemplo, devdata.osisoft.com:1234 (este método de especificación del puerto se utiliza ampliamente para http y no es específico de InfoWorks WS Pro). Para Genérico (Rest): Contendrá la dirección URL base, tal como la proporciona el departamento de TI, de forma similar a https://MyTelemetry:3000 Base de datos Se activa cuando Tipo de base de datos se establece en SQL Server o API web PI. Nombre en la base de datos de telemetría. Tipo de conexión Se habilita cuando Tipo de base de datos se establece en SQL Server, Oracle, ODBC, PI, iHistorian, ClearSCADA o API web PI. El tipo de conexión puede ser: Fiable: utiliza el nombre de usuario y la contraseña de Windows NT como autenticación al acceder a la base de datos. Nombre de usuario/contraseña: requiere que se introduzca el nombre de usuario y la contraseña en la tabla. Nombre de usuario Se activa cuando Tipo de base de datos se establece en Info360 o cuando Tipo de conexión se establece en Nombre de usuario/contraseña. Nombre de usuario para iniciar sesión en la base de datos. Contraseña Se activa cuando Tipo de base de datos se establece en Info360 o cuando Tipo de conexión se establece en Nombre de usuario/contraseña. Contraseña para conectar con la base de datos. La contraseña se mostrarán como asteriscos en la vista de la tabla. Tiempo(s) de espera de comando Tiempo de espera, en segundos, para obtener valores de las fuentes de datos. Para la API web PI: El valor de este campo se utilizará para cada solicitud realizada al servidor. Las actualizaciones de datos que devuelvan más de 1000 puntos de datos requerirán varias solicitudes (aunque si hay un problema, lo más probable es que se agote el tiempo de espera en la primera solicitud y la actualización falle en ese momento). Fallos máximos de alimentación ~ Usuario de creación Se activa cuando Tipo de base de datos se establece en Oracle o API web PI. Nota: El texto introducido en el campo Usuario de creación distingue entre mayúsculas y minúsculas. Nombre de archivo/Carpeta Se activa cuando Tipo de base de datos se establece en JET, CSV o JET (ACE). Para JET: Este es el nombre de la base de datos de telemetría (incluida la ruta de acceso a la base de datos). Sugerencia: Se recomienda encarecidamente especificar una ruta UNC, ya que las instalaciones multiusuario son la configuración típica. Sin embargo, se pueden usar rutas de acceso con letras de unidad si la base de datos de telemetría es local (con fines de demostración, por ejemplo). Para CSV: Esta es la ubicación de la carpeta que contiene los archivos de datos CSV. Cadena de conexión Se activa cuando Tipo de base de datos se establece en ODBC o API web PI. Para ODBC: ODBC requiere este parámetro y establece la cadena utilizada para abrir el origen de datos activos. Para la API web PI: Aquí se puede introducir un único parámetro: no_cert Esto no distingue entre mayúsculas y minúsculas, y se debe escribir como se muestra. Si se utiliza, los certificados del servidor no se validarán. Esquema Se activa cuando Tipo de base de datos se establece en ODBC. Define el esquema que se va a utilizar. El esquema puede ser: escrito por el usuario elija Seleccionar esquema en el menú contextual para seleccionarlo en una lista de esquemas. Consulte a continuación para obtener más información. El esquema depende de la base de datos. (En Oracle es el usuario creador, en SQL Server es dbo o sys, y en Access no hay esquema). Info360 URL Se activa cuando Tipo de base de datos se establece en Info360. Esta es la URL del servidor de Info360. Si http://demo.server/scadawatch es la dirección del servidor de Info360 que aparece en el navegador web, /api/ se debe añadir al final del mismo en el campo URL de Info360. En otras palabras, este campo debe leerse http://demo.server/scadawatch/api/.
Opciones principales del menú contextual	Copiar Copia los valores de las celdas seleccionadas en el portapapeles. Se pueden seleccionar varias celdas en la misma fila. Probar la conexión Prueba la conexión a la base de datos de telemetría correspondiente. Seleccionar esquema Abre el cuadro de diálogo Seleccionar esquema, para elegir el esquema que se va a utilizar en la base de datos de telemetría. Válido solo para tipos de base de datos ODBC. Propiedades Muestra la ventana Propiedades del objeto de la conexión de datos activos compuesto que muestra las propiedades de un solo conjunto de datos activos.

Información de conexión ODBC

Conexión mediante el programa Administrador de ODBC de Microsoft

• Utilice la versión de 32 bits o de 64 bits del programa Administrador de ODBC de Microsoft (odbcad32.exe), según corresponda, para configurar los adaptadores ODBC.
• El método Archivo DSN para establecer orígenes de datos en el programa Administrador de ODBC posiblemente sea el más útil, ya que el archivo se puede almacenar en una ubicación de red.
• El tipo de base de datos debe establecerse en ODBC.
• El tipo de conexión se debe establecer en Nombre de usuario/Contraseña, y el nombre de usuario y la contraseña deben establecerse y guardarse en esta vista.
• Se debe establecer un valor para los tiempos de espera del comando.
• La cadena utilizada para abrir el origen de datos activos debe establecerse como la cadena de conexión. Ejemplos:
  • DSN=Newtown donde Newtown es el origen de datos del usuario especificado en la ficha DSN de archivo o en la ficha DSN de sistema del programa Administrador de ODBC.
  • FILEDSN=d:\ora.dsn donde ora.dsn es el origen de datos del usuario de Oracle especificado en la ficha Archivo DSN del programa Administrador de ODBC. Además, la ruta debe especificarse en el campo cuando se usa Archivo DSN.
• Las cadenas de conexión se pueden utilizar con fines de prueba, ya que ODBC se puede conectar a hojas de cálculo de Excel y archivos CSV:
  • Al utilizar hojas de cálculo de Excel, los nombres de hoja de cálculo aparecerán como opciones en los nombres de tabla (campo Nombre de tabla) en la vista Fuente de datos activos .
  • Al utilizar archivos CSV, los nombres de archivo aparecerán como opciones en los nombres de tabla (campo Nombre de tabla) en la vista Fuente de datos activos.

Conexión con el almacén de datos de Microsoft Azure

• Puede conectarse al almacén de datos de Microsoft Azure basado en la nube mediante el tipo de conexión ODBC.
• Debe crear un origen de datos ODBC (controlador ODBC 12/13 para SQL Server) y especificar la conexión de Azure, el nombre de usuario y la contraseña en la configuración de DSN.
• A continuación, podrá seleccionar el origen de datos ODBC creado en la configuración de datos activos.

Información de conexión a base de datos CSV

• Este tipo de base de datos se recomienda solo para realizar pruebas.
• El tipo de base de datos CSV puede utilizar archivos de texto que contienen datos de fecha, hora y valor en uno de estos dos formatos:
  • Formato de fecha del Reino Unido, por ejemplo, 12/02/2012 09:00:00,0.481 (alternativamente sin segundos: 12/02/2012 09:15,0.483).
  • Formato de fecha ISO, por ejemplo, 2011-04-21T00:00:00,2.13 (alternativamente 2011-04-21 00:05:00,2.15).
• El campo Tipo de base de datos debe establecerse en CSV.
• El campo Nombre de archivo/Carpeta debe contener la ubicación del archivo de texto. No puede acceder a esta ubicación en la tabla, así que cópiela desde el Explorador de archivos de Windows y péguela en la celda.
• En la vista Fuente de datos activa:
  • Debe introducir valores para Desfase, Factor, Ventana de tiempo (min) y Adaptador.
  • Para el campo Nombre de tabla, debe elegir un archivo con datos CSV. Esta lista desplegable contiene cualquier archivo de la ubicación especificada en Nombre de archivo/Carpeta de la página Conexión de datos activos.
• Puede comprobar que los datos se leen correctamente:
  • En la página Fuente de datos activos, haga clic con el botón derecho en cualquier celda de la fuente CSV que desee probar y, a continuación, elija Fuente de prueba.
  • En el cuadro de diálogo Fuente de prueba, introduzca un intervalo de tiempo que se corresponda con los datos del archivo CSV que desea probar y, a continuación, haga clic en Intervalo de tiempo de prueba. Un cuadro de diálogo informa de los resultados.
  • Haga clic en Aceptar. Si hay resultados, se muestran en la sección Resultados del cuadro de diálogo Fuente de prueba.
