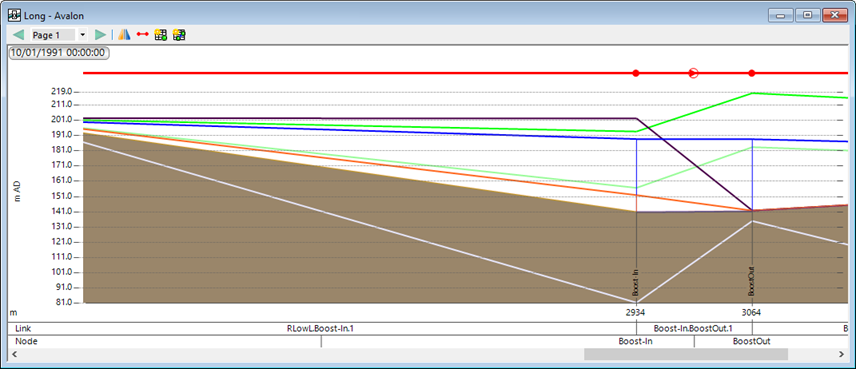

Ventana de perfil longitudinal

Esta ventana muestra una sección transversal a lo largo de un tramo seleccionado de objetos de red.

Una forma de abrir la ventana es seleccionando la herramienta (designación de perfil longitudinal) en la barra de Herramientas y haciendo clic en un nodo o un objeto de vínculo (o ejecutar) en GeoPlan. Otras formas se describen en Visualización de un perfil longitudinal.

Con esta ventana puede hacer lo siguiente:

• inspeccionar una ejecución de nodos y vínculos
• editar objetos de red accediendo a sus hojas de propiedades

• ver los resultados de la simulación
• Cuando se utilizan escenarios se pueden mostrar más de un conjunto de resultados de simulación, lo que facilita su comparación
• Insertar un nodo en un vínculo mostrado en la ventana

Puede tener varias ventanas de perfil longitudinal abiertas al mismo tiempo.

Elemento	Descripción
Barra de herramientas	Consulte Barra de herramientas de la ventana de perfil longitudinal
Menú contextual del perfil longitudinal	Al hacer clic con el botón derecho sobre el perfil longitudinal, se muestra un menú con las siguientes opciones: Establecer como destino Convierta la ventana de perfil longitudinal activa en la ventana de destino. A continuación, puede utilizar la herramienta (designación de perfil longitudinal) de la barra de Herramientas para seleccionar una sección diferente y mostrarla en la ventana. Invertir perfil longitudinal Se invierte la dirección en la que se visualiza el perfil longitudinal. Borrar perfil longitudinal Elimina la visualización de perfil longitudinal de la ventana activa. Borrar todas las etiquetas de anotación Elimina todas las etiquetas personalizadas de la ventana activa. Seleccionar nodos y vínculos Los nodos y los vínculos que se muestran en el perfil longitudinal se seleccionan en todas las ventanas. Los objetos de red seleccionados se resaltan en rojo. Crear a partir de selección Cree una vista de perfil longitudinal a partir de los vínculos seleccionados en GeoPlan. Exportar datos de Perfil longitudinal a DWG de AutoCAD Guarda la ventana de perfil longitudinal activa en formato DWG. El perfil longitudinal se puede abrir y ver en AutoCAD. Exportar a Animador de sobreelevación Guarda la información del perfil longitudinal en uso en formato Animación de sobreelevación .PRO. El perfil longitudinal se puede abrir y ver en Animación de sobreelevación. Tabla de vínculos Abre una vista de tabla de vínculos en el perfil longitudinal. Tabla de nodos Abre una vista de tabla de los nodos que se muestran en el perfil longitudinal. Añadir página Añada una página a la ventana de perfil longitudinal después de la página activa. Eliminar página Elimine la página activa de la ventana del perfil longitudinal. Propiedades Abre el cuadro de diálogo Propiedades del perfil longitudinal Puede usar esto para cambiar la forma en que se muestra el perfil longitudinal, para incluir un plano de bandas y etiquetas de nodo y vínculo.
Acción de la rueda giratoria del ratón	Desplazarse hacia delante: ampliar. Desplazarse hacia atrás: reducir.
